Master-Slave BLE4.2 CC2540 Modülü RF-BM-S02I

  • BLE4.2 CC2540 Module Modbus Master Slave
  • BLE4.2 CC2540 Module Modbus Master Slave
  • BLE4.2 CC2540 Module Modbus Master Slave
  • BLE4.2 CC2540 Module Modbus Master Slave
  • BLE4.2 CC2540 Module Modbus Master Slave

Master-Slave BLE4.2 CC2540 Modülü RF-BM-S02I

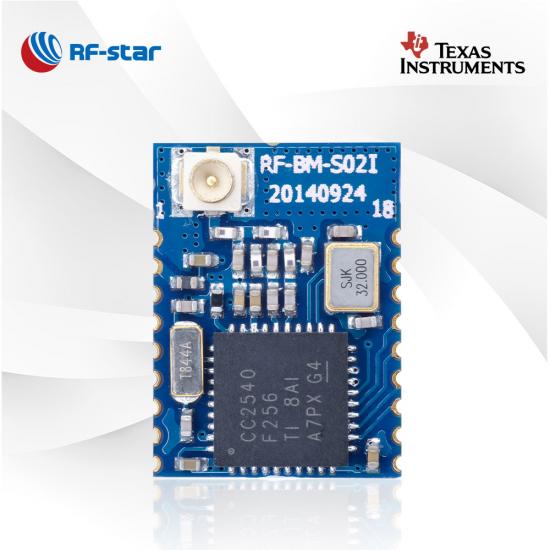

RF-BM-S02I, pille çalışan ve uzun menzilli gereksinim uygulamaları için tasarlanmış IPEX konnektörlü bir CC2540 modülüdür. Küçük boyutlu bu modül tasarımınıza en uygun BLE parçası olabilir.

  • P/N:

    RF-BM-S02I

  • bilgisayar:

    CC2540

  • İşlemci:

    Low-Power 8051 Microcontroller Core With Code Prefetch

  • protokoller:

    Bluetooth 4.2 low energy

  • Çalışma Frekansı:

    2402 MHz ~ 2480 MHz

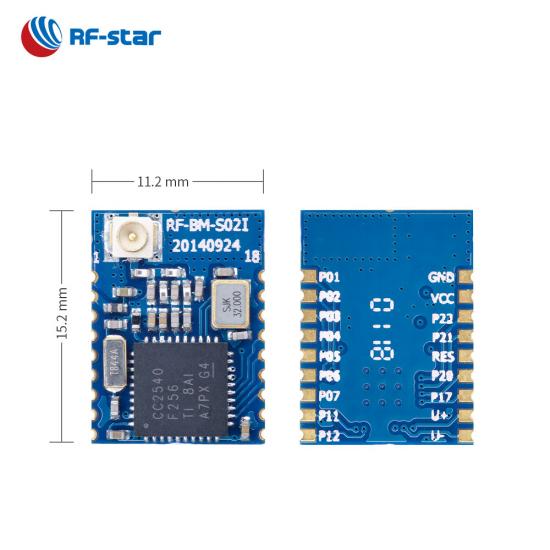

  • Paket (mm):

    15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin

  • Özellikleri:

    IPEX connector

  • GPIO:

    13

  • Maks. TX Gücü:

    +4 dBm

  • İletim Aralığı:

    50 m
Şimdi Sorgula

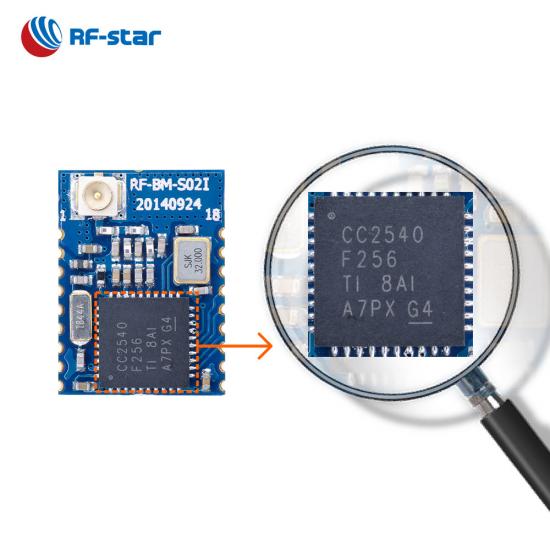

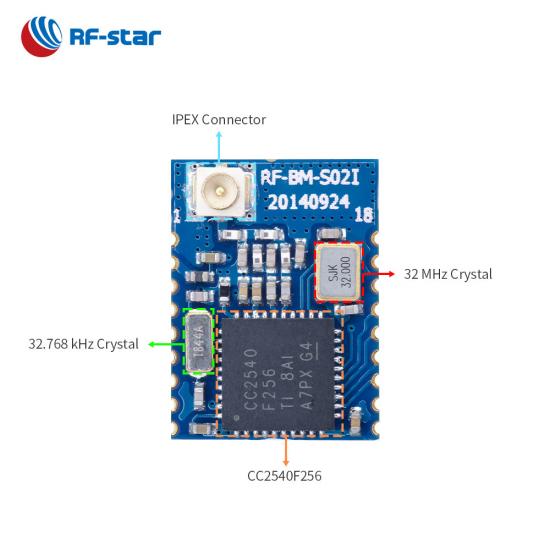

RF-BM-S02I Bluetooth 4.2 LE modülü , düşük güçlü 8051 çekirdekli Texas Instruments CC2540 SoC'yi temel alır . Modül, 32 MHz'lik bir kristal, 32.768 kHz'lik bir kristal, bir LC balun ve RF sinyal çıkışı için bir IPEX konektöründen oluşur. 4 dBm'ye kadar TX gücüne ve IPEX konektörüne sahip bu modül, uzun menzilli uygulamalarda daha fazla olasılığa sahip olmasını sağlar. Ürün tasarımına hızlı bir şekilde başlamanızı sağlayan BLE ana veya bağımlı protokolü ile önceden programlanabilir. Ve bu modül, BLE4.2'den BLE5.2'ye kadar çok çeşitli RF-yıldızlı BLE modülleriyle pin-2-pin uyumludur .


Master-Slave BLE4.2 CC2540 Modülü


- BLE 4.2  Şeffaf İletim (Köprü) Protokolü -

BLE 4.2 Şeffaf İletim modülü özellikleri

- Doğrudan Tahrikli Protokol -

BLE 4.2 Şeffaf İletim modülü özellikleri

· Modül rolleri: köle, ana

· Ayarlanabilir parametreler: baud hızı, bağlantı aralığı, yayın aralığı, TX gücü…

ana yardımcı modül özellikleri



Kablosuz SoC:


  • Kod Ön Getirme Özellikli Düşük Güçlü 8051 Mikrodenetleyici Çekirdeği
  • İletim gücü: +4 dBm
  • BLE modunda hassasiyet: -94 dBm
  • Hafıza
    • -256 kB flaş
    • -8kBSRAM


Özellikler:


  • Bluetooth 4.2 düşük enerji


Anlık tüketim:


  • Uyku modunda 0,35 μA
  • 250 ms yayın döngüsünde 202 μA
  • 100 ms bağlantı döngüsünde 243 μA


Çalışma Aralığı:


  • Besleme voltajı aralığı: 2,0 V ~ 3,6 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C


Zengin Çevre Birimleri:


  • 12 bitlik ADC
  • 13 GPIO
  • USB
  • IR
  • DMA
  • UART (CTS/RTS)
TI CC254x Serisi BLE Modülleri
Parça Numarası RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
Fotoğraf
entegre devre C2540 CC2541 CC2541, CC2592 C2540 CC2541 C2540
Çekirdek 8051 8051 8051 8051 8051 8051
Anten PCB/Yarım delikli arayüz PCB/Yarım delikli arayüz PCB/IPEX/Yarım delikli arayüz PCB'ler PCB'ler IPEX
Veri deposu 8 KB 8 KB 8 KB 8 KB 8 KB 8 KB
Flaş 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Protokoller BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
Güç kaynağı 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir
Sıklık 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Maks. Teksas Gücü +4 dBm 0 dBm +19 dBm +4 dBm 0 dBm +4 dBm
Hassasiyet Alma -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm
GPIO 19 19 19 13 13 13
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 75 m 55 m 120 m 70 m 50 m 80 m (harici PCB anteni)
Boyut (mm) 17,4x13,7x1,7 17,4x13,7x1,7 31,4x13,7x2,1 15,2x11,2x1,7 15,2x11,2x1,7 15,2x11,2x2,1
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
OTA √ √ √ √ √ √
Bluetooth Ağı × × × × × ×
Uzun mesafe × × × × × ×
2Mbps PHY × × × × × ×
AoA/AoD × × × × × ×
UART Protokolü Köle başı Köle başı Köle başı Köle başı Köle başı Köle başı
Fonksiyonlar Tüm IO'lar, Şeffaf iletim ve Doğrudan tahrikli Tüm IO'lar, Şeffaf iletim ve Doğrudan tahrikli PA+LNA, daha uzun iletim aralığı Küçük boyut, Şeffaf şanzıman ve Doğrudan tahrikli Küçük boyut, Şeffaf şanzıman ve Doğrudan tahrikli Harici anten, Şeffaf iletim ve Doğrudan tahrikli
ilgili vaka çalışmaları
MIP Robot Oyuncak
MIP Robot Oyuncak
Akıllı BLE Kilidi
Akıllı BLE Kilidi
Akıllı BLE Ampul
Akıllı BLE Ampul
Akıllı EV Şarj Cihazı
Akıllı EV Şarj Cihazı
ilgili ürünler
Bluetooth LE4.2 CC2540 Serial Interface Module BLE Seri Bağlantı Noktası modülü BLE4.2 CC2540 Modülü RF-BM-S02
Cheap BLE5.0 CC2640R2L Module RF-BM-4077B1L Uygun Maliyetli BLE5.0 CC2640R2L Modülü RF-BM-4077B1L
Bluetooth 4.2 CC2540 Module RF-BM-S01 Uzun Pil Ömrü Bluetooth 4.2 CC2540 Modülü RF-BM-S01
BLE5.3 EFR32BG24 Module for Mesh networking RF-BM-BG24B1 BLE5.3 EFR32BG24 Modülü
Cheap BLE4.2 CC2541 Module Düşük Maliyetli BLE4.2 CC2541 Modülü RF-BM-S01A

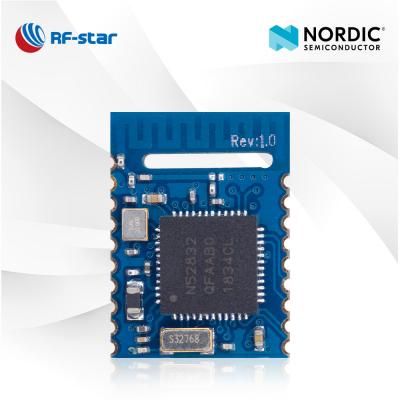

BLE 5.0 module nRF52832 RF-BM-ND08 Sağlam Boyutlu BLE 5.0 modülü Nordic BLE SoC nRF52832 RF-BM-ND08'i temel alır
