RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

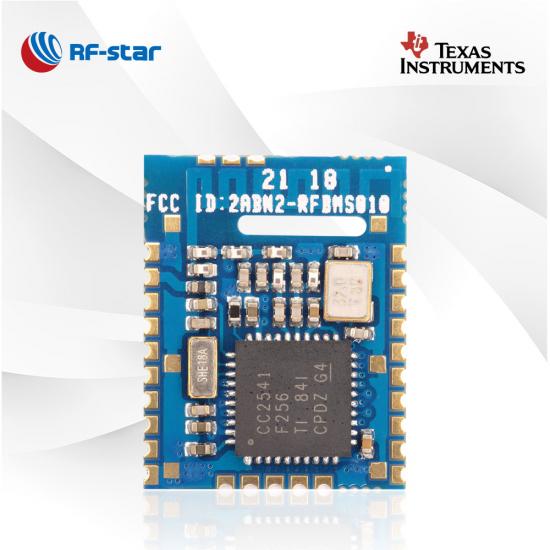

Düşük Maliyetli BLE4.2 CC2541 Modülü RF-BM-S01A

RF-BM-S01A modülü Texas Instruments CC2541 SoC'yi temel alır. Daha yüksek ve daha istikrarlı performanslar, CC2541 modülünün çok çeşitli uygulamalara girmesini sağlar. RF-BM-S01A, en klasik Bluetooth LE4.2 modüllerinden biridir.

P/N:
RF-BM-S01A
bilgisayar:
CC2541
İşlemci:
Low-Power 8051 Microcontroller Core With Code Prefetch
protokoller:
Bluetooth 4.2 low energy
Çalışma Frekansı:
2402 MHz ~ 2480 MHz
Paket (mm):

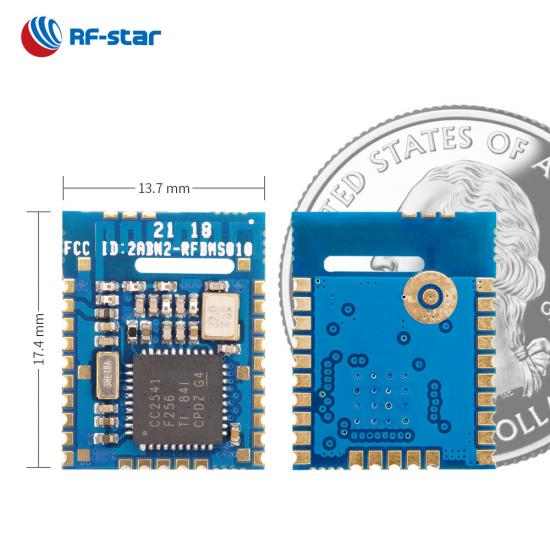

17.4 x 13.7 x 1.7, half-hole, 1.27 pitch, 28-pin
Özellikleri:
Debug pins lead out
GPIO:
19
Maks. TX Gücü:
0 dBm
İletim Aralığı:
20 m

Şimdi Sorgula

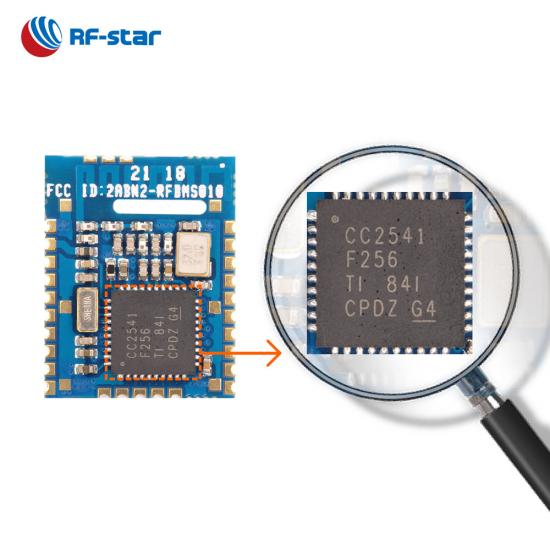

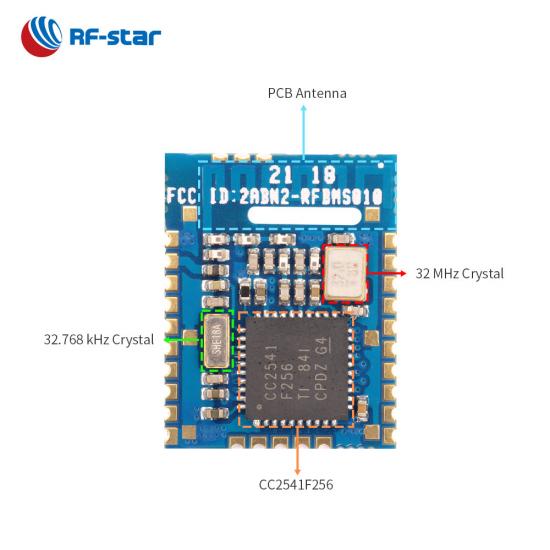

RF-BM-S01A, TI CC2541 SoC'yi temel alan bir Bluetooth 4.2 Düşük Enerji modülüdür . Birinci nesil BLE4.2 modülü 8051 çekirdeği temel alır ve 32 MHz kristal, 32.768 kHz kristal, LC balun ve yüksek performanslı ters F PCB antenini birleştirir. Bu modül, şeffaf iletim modunu ve doğrudan tahrikli modu destekleyen BLE ana veya bağımlı protokolüyle önceden programlanabilir. RF-BM-S01 ve RF-BM-S01A pinler arası uyumludur.

BLE4.2 CC2541 Modülü

- BLE 4.2 Şeffaf İletim (Köprü) Protokolü -

BLE4.2 CC2541 Modülünün temel özellikleri

- Doğrudan Tahrikli Protokol -

· Modül rolleri: köle, ana

· Ayarlanabilir parametreler: baud hızı, bağlantı aralığı, yayın aralığı, TX gücü…

- Uygulamalar -

· Akıllı ışık

· Akıllı güç kontrolü

· Akıllı cihaz

· Cep Telefonu Aksesuarları

· S mart su ölçümü

· Akıllı oyuncak

İlgili Kaynak:

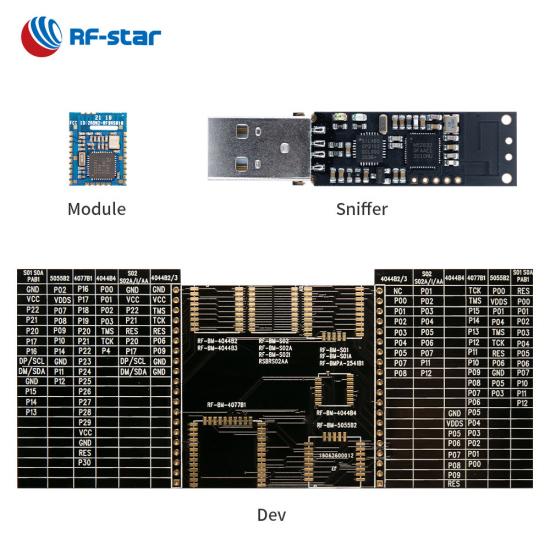

TI Serisi Modül için Test Kartı Pinboard'u (CC2540 CC2541 CC2640)

Kablosuz SoC:

Kod Ön Getirme Özellikli Düşük Güçlü 8051 Mikrodenetleyici Çekirdeği
İletim gücü: 0 dBm
BLE modunda hassasiyet: -94 dBm
Hafıza

-256 kB flaş
-8kBSRAM

Özellikler:

Bluetooth 4.2 düşük enerji

Anlık tüketim:

Uyku modunda 0,35 μA
250 ms yayın döngüsünde 202 μA
100 ms bağlantı döngüsünde 243 μA

Çalışma Aralığı:

Besleme voltajı aralığı: 2,0 V ~ 3,6 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

ADC
19 GPIO
I²C
IR
DMA
UART (CTS/RTS)

RF-BM-S01_S01A Donanım Veri Sayfası V1.0_20230526

TI CC254x Serisi BLE Modülleri
Parça Numarası	RF-BM-S01	RF-BM-S01A	RF-BMPA-2541B1	RF-BM-S02	RF-BM-S02A	RF-BM-S02I
Fotoğraf
entegre devre	C2540	CC2541	CC2541, CC2592	C2540	CC2541	C2540
Çekirdek	8051	8051	8051	8051	8051	8051
Anten	PCB/Yarım delikli arayüz	PCB/Yarım delikli arayüz	PCB/IPEX/Yarım delikli arayüz	PCB'ler	PCB'ler	IPEX
Veri deposu	8 KB	8 KB	8 KB	8 KB	8 KB	8 KB
Flaş	256 KB	256 KB	256 KB	256 KB	256 KB	256 KB
Protokoller	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2
Güç kaynağı	2,0 V ~ 3,6 V, 3,3 V önerilir	2,0 V ~ 3,6 V, 3,3 V önerilir	2,0 V ~ 3,6 V, 3,3 V önerilir	2,0 V ~ 3,6 V, 3,3 V önerilir	2,0 V ~ 3,6 V, 3,3 V önerilir	2,0 V ~ 3,6 V, 3,3 V önerilir
Sıklık	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Maks. Teksas Gücü	+4 dBm	0 dBm	+19 dBm	+4 dBm	0 dBm	+4 dBm
Hassasiyet Alma	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm
GPIO	19	19	19	13	13	13
Çalışma sıcaklığı	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C
İletim Aralığı	75 m	55 m	120 m	70 m	50 m	80 m (harici PCB anteni)
Boyut (mm)	17,4x13,7x1,7	17,4x13,7x1,7	31,4x13,7x2,1	15,2x11,2x1,7	15,2x11,2x1,7	15,2x11,2x2,1
Paket	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik
OTA	√	√	√	√	√	√
Bluetooth Ağı	×	×	×	×	×	×
Uzun mesafe	×	×	×	×	×	×
2Mbps PHY	×	×	×	×	×	×
AoA/AoD	×	×	×	×	×	×
UART Protokolü	Köle başı	Köle başı	Köle başı	Köle başı	Köle başı	Köle başı
Fonksiyonlar	Tüm IO'lar, Şeffaf iletim ve Doğrudan tahrikli	Tüm IO'lar, Şeffaf iletim ve Doğrudan tahrikli	PA+LNA, daha uzun iletim aralığı	Küçük boyut, Şeffaf şanzıman ve Doğrudan tahrikli	Küçük boyut, Şeffaf şanzıman ve Doğrudan tahrikli	Harici anten, Şeffaf iletim ve Doğrudan tahrikli
