RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

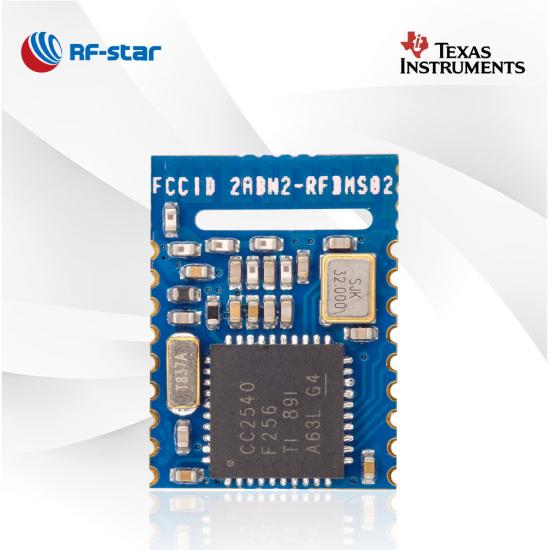

BLE Seri Bağlantı Noktası modülü BLE4.2 CC2540 Modülü RF-BM-S02

En popüler modüllerden biri olan RF-BM-S02 CC2540 Bluetooth LE4.2 modülü, pille çalışan uygulamalar için tasarlanmıştır. RF-star'ın klasik paket boyutu, bu seri arayüz modülünün 2010 yılından bu yana daha büyük bir pazara sahip olmasını sağlar. RF-BM-S02, tasarım için iyi bir seçim olacaktır.

P/N:
RF-BM-S02
bilgisayar:
CC2540
İşlemci:
Low-Power 8051 Microcontroller Core With Code Prefetch
protokoller:
Bluetooth 4.2 low energy
Çalışma Frekansı:
2402 MHz ~ 2480 MHz
Paket (mm):

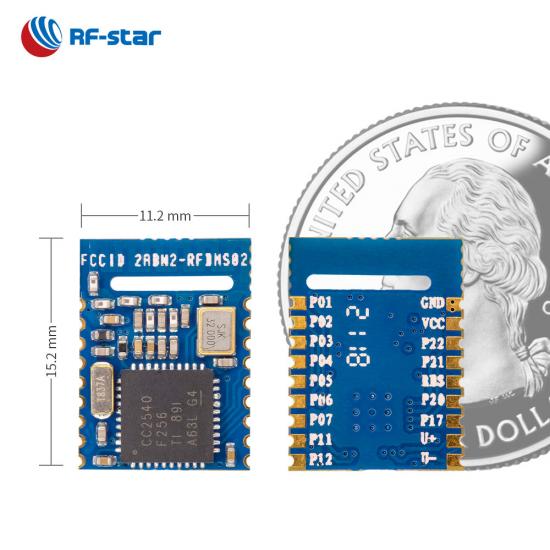

15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin
Özellikleri:
USB port
GPIO:
13
Maks. TX Gücü:
+4 dBm
İletim Aralığı:
50 m

Şimdi Sorgula

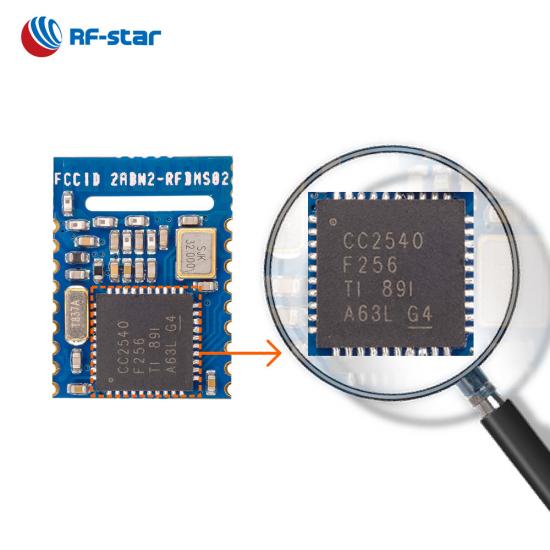

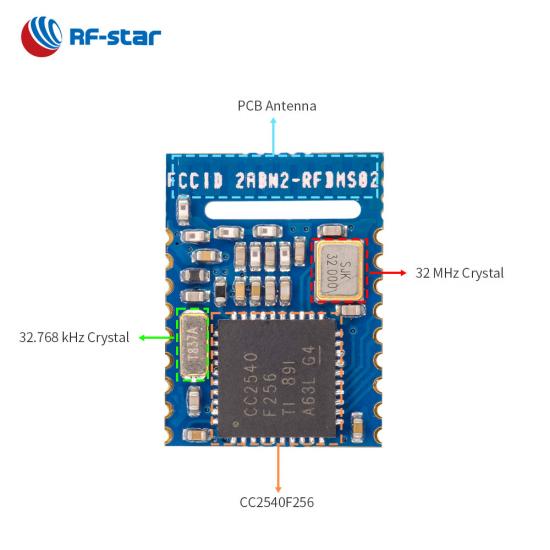

RF-BM-S02, Texas Instruments Bluetooth 4.2 Düşük Enerji CC2540 SoC'yi temel alan bir modüldür . Üst düzey SoC olarak düşük güçlü bir 8051 çekirdeğine dayanmaktadır. Modül, 32 MHz kristal, 32.768 kHz kristal, LC balun ve yüksek performanslı ters F PCB antenini birleştirir. Bu modül USB ihtiyacı olan birçok uygulamada kullanılabilmektedir. 15.2*11.2 paketi RF-yıldız tasarımı arasında en popüler pakettir, bir dizi BLE modül tasarımıyla uyumlu pin-2-pin'i destekler. BLE ana veya bağımlı protokolüyle önceden programlanan BLE modülü, şeffaf iletim ve doğrudan tahrik için kullanılabilir.

BLE4.2 CC2540 Modülü

- BLE 4.2 Şeffaf İletim (Köprü) Protokolü -

BLE 4.2 Şeffaf İletim

- Doğrudan Tahrikli Protokol -

· Modül rolleri: köle, ana

· Ayarlanabilir parametreler: baud hızı, bağlantı aralığı, yayın aralığı, TX gücü…

Kablosuz SoC:

Kod Ön Getirme Özellikli Düşük Güçlü 8051 Mikrodenetleyici Çekirdeği
İletim gücü: +4 dBm
BLE modunda hassasiyet: -94 dBm
Hafıza

-256 kB flaş
-8kBSRAM

Özellikler:

Bluetooth 4.2 düşük enerji

Anlık tüketim:

Uyku modunda 0,35 μA
250 ms yayın döngüsünde 202 μA
100 ms bağlantı döngüsünde 243 μA

Çalışma Aralığı:

Besleme voltajı aralığı: 2,0 V ~ 3,6 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

12 bitlik ADC
13 GPIO
USB
IR
DMA
UART (CTS/RTS)

RF-BM-S02_S02I_S02A Donanım Veri Sayfası V1.0_20230526

TI CC254x Serisi BLE Modülleri
Parça Numarası	RF-BM-S01	RF-BM-S01A	RF-BMPA-2541B1	RF-BM-S02	RF-BM-S02A	RF-BM-S02I
Fotoğraf
entegre devre	C2540	CC2541	CC2541, CC2592	C2540	CC2541	C2540
Çekirdek	8051	8051	8051	8051	8051	8051
Anten	PCB/Yarım delikli arayüz	PCB/Yarım delikli arayüz	PCB/IPEX/Yarım delikli arayüz	PCB'ler	PCB'ler	IPEX
Veri deposu	8 KB	8 KB	8 KB	8 KB	8 KB	8 KB
Flaş	256 KB	256 KB	256 KB	256 KB	256 KB	256 KB
Protokoller	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2
Güç kaynağı	2,0 V ~ 3,6 V, 3,3 V önerilir	2,0 V ~ 3,6 V, 3,3 V önerilir	2,0 V ~ 3,6 V, 3,3 V önerilir	2,0 V ~ 3,6 V, 3,3 V önerilir	2,0 V ~ 3,6 V, 3,3 V önerilir	2,0 V ~ 3,6 V, 3,3 V önerilir
Sıklık	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Maks. Teksas Gücü	+4 dBm	0 dBm	+19 dBm	+4 dBm	0 dBm	+4 dBm
Hassasiyet Alma	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm	-94 dBm
GPIO	19	19	19	13	13	13
Çalışma sıcaklığı	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C
İletim Aralığı	75 m	55 m	120 m	70 m	50 m	80 m (harici PCB anteni)
Boyut (mm)	17,4x13,7x1,7	17,4x13,7x1,7	31,4x13,7x2,1	15,2x11,2x1,7	15,2x11,2x1,7	15,2x11,2x2,1
Paket	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik
OTA	√	√	√	√	√	√
Bluetooth Ağı	×	×	×	×	×	×
Uzun mesafe	×	×	×	×	×	×
2Mbps PHY	×	×	×	×	×	×
AoA/AoD	×	×	×	×	×	×
UART Protokolü	Köle başı	Köle başı	Köle başı	Köle başı	Köle başı	Köle başı
Fonksiyonlar	Tüm IO'lar, Şeffaf iletim ve Doğrudan tahrikli	Tüm IO'lar, Şeffaf iletim ve Doğrudan tahrikli	PA+LNA, daha uzun iletim aralığı	Küçük boyut, Şeffaf şanzıman ve Doğrudan tahrikli	Küçük boyut, Şeffaf şanzıman ve Doğrudan tahrikli	Harici anten, Şeffaf iletim ve Doğrudan tahrikli
