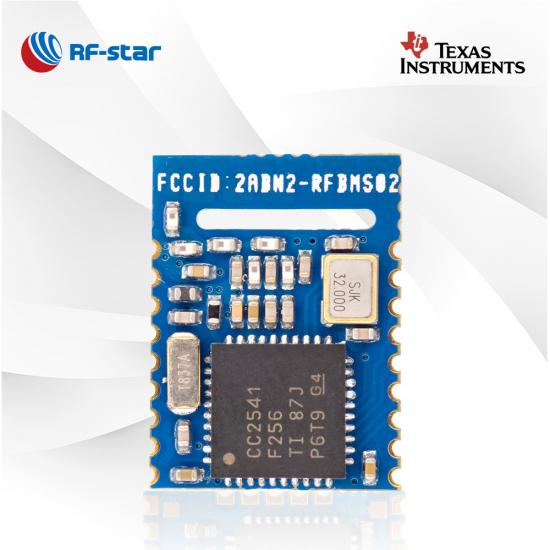

Bluetooth UART modülü BLE4.2 CC2541 Modülü RF-BM-S02A

  • Bluetooth LE4.2 CC2541 UART Module with Low Consumption
  • Bluetooth LE4.2 CC2541 UART Module with Low Consumption
  • Bluetooth LE4.2 CC2541 UART Module with Low Consumption
  • Bluetooth LE4.2 CC2541 UART Module with Low Consumption
  • Bluetooth LE4.2 CC2541 UART Module with Low Consumption

Bluetooth UART modülü BLE4.2 CC2541 Modülü RF-BM-S02A

RF-BM-S02A CC2541 RF-star'ın en popüler kablosuz modüllerinden biri olan Bluetooth LE 4.2 modülü, akıllı pil beslemeli uygulamalara yöneliktir. RF-BM-S02A küçük boyutu ve yüksek performansıyla tasarım konusunda doğru tercihiniz olacaktır.


  • P/N:

    RF-BM-S02A

  • bilgisayar:

    CC2541

  • İşlemci:

    Low-Power 8051 Microcontroller Core With Code Prefetch

  • protokoller:

    Bluetooth 4.2 low energy

  • Çalışma Frekansı:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

    15.1 x 11.3 x 1.7, half-hole, 1.27 pitch, 18-pin

  • Özellikleri:

    Small size package

  • GPIO:

    13

  • Maks. TX Gücü:

    0 dBm

  • İletim Aralığı:

    20 m
Şimdi Sorgula

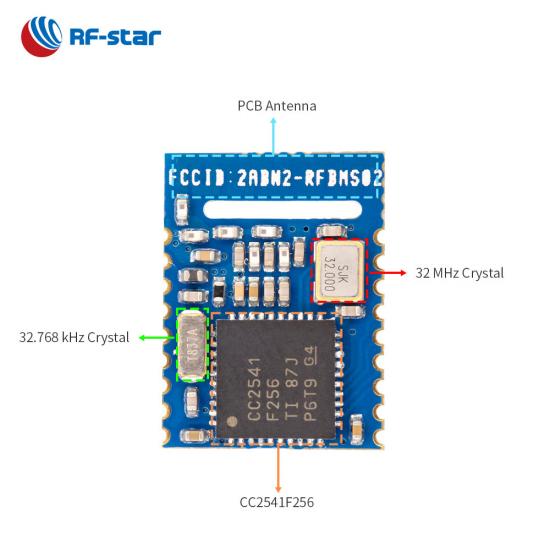

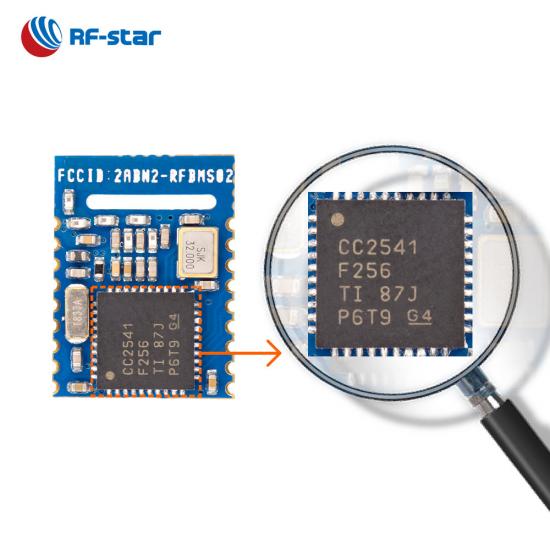

RF-BM-S02A, Texas Instruments CC2541 SoC tabanlı düşük güçlü bir Bluetoth LE4.2 modülüdür . 8051 çekirdeği ana işlemcidir. Modül, 32 MHz kristal, 32.768 kHz kristal, LC balun ve yüksek performanslı ters F PCB antenini birleştirir. Paketi, RF-star'ın bir dizi BLE modülüyle uyumlu pin-2-pin'i destekler. Modül şeffaf iletim modu (köprü modu) ve doğrudan tahrikli mod olarak çalışabilir.


Bluetooth UART modülü BLE4.2 CC2541 Modülü


- BLE 4.2  Şeffaf İletim  (Köprü) Protokolü -

BLE 4.2 Şeffaf İletim modülünün temel özellikleri

- Doğrudan Tahrikli Protokol -

RF-BM-S02A doğrudan tahrikli modu destekler

· Modül rolleri: köle, ana

· Ayarlanabilir parametreler: baud hızı, bağlantı aralığı, yayın aralığı, TX gücü…

ana yardımcı modülün temel özellikleri


Kablosuz SoC:


  • Kod Ön Getirme Özellikli Düşük Güçlü 8051 Mikrodenetleyici Çekirdeği
  • İletim gücü: 0 dBm
  • BLE modunda hassasiyet: -94 dBm
  • Hafıza
    • -256 kB flaş
    • -8kBSRAM


Özellikler:


  • Bluetooth 4.2 düşük enerji


Anlık tüketim:


  • Uyku modunda 0,35 μA
  • 250 ms yayın döngüsünde 202 μA
  • 100 ms bağlantı döngüsünde 243 μA

Çalışma Aralığı:


  • Besleme voltajı aralığı: 2,0 V ~ 3,6 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C


Zengin Çevre Birimleri:


  • ADC
  • 13 GPIO
  • I²C
  • IR
  • DMA
  • UART (CTS/RTS)


TI CC254x Serisi BLE Modülleri
Parça Numarası RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
Fotoğraf
entegre devre C2540 CC2541 CC2541, CC2592 C2540 CC2541 C2540
Çekirdek 8051 8051 8051 8051 8051 8051
Anten PCB/Yarım delikli arayüz PCB/Yarım delikli arayüz PCB/IPEX/Yarım delikli arayüz PCB'ler PCB'ler IPEX
Veri deposu 8 KB 8 KB 8 KB 8 KB 8 KB 8 KB
Flaş 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Protokoller BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
Güç kaynağı 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir
Sıklık 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Maks. Teksas Gücü +4 dBm 0 dBm +19 dBm +4 dBm 0 dBm +4 dBm
Hassasiyet Alma -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm
GPIO 19 19 19 13 13 13
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 75 m 55 m 120 m 70 m 50 m 80 m (harici PCB anteni)

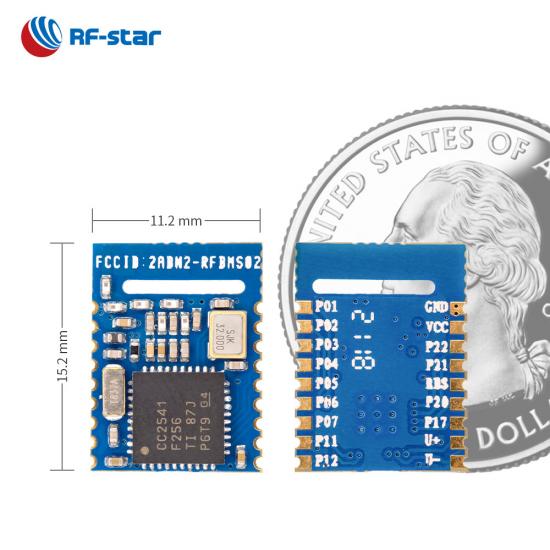

Boyut (mm) 17,4x13,7x1,7 17,4x13,7x1,7 31,4x13,7x2,1 15,2x11,2x1,7 15,2x11,2x1,7 15,2x11,2x2,1
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
OTA √ √ √ √ √ √
Bluetooth Ağı × × × × × ×
Uzun mesafe × × × × × ×
2Mbps PHY × × × × × ×
AoA/AoD × × × × × ×
UART Protokolü Köle başı Köle başı Köle başı Köle başı Köle başı Köle başı
Fonksiyonlar Tüm IO'lar, Şeffaf iletim ve Doğrudan tahrikli Tüm IO'lar, Şeffaf iletim ve Doğrudan tahrikli PA+LNA, daha uzun iletim aralığı Küçük boyut, Şeffaf şanzıman ve Doğrudan tahrikli Küçük boyut, Şeffaf şanzıman ve Doğrudan tahrikli Harici anten, Şeffaf iletim ve Doğrudan tahrikli
