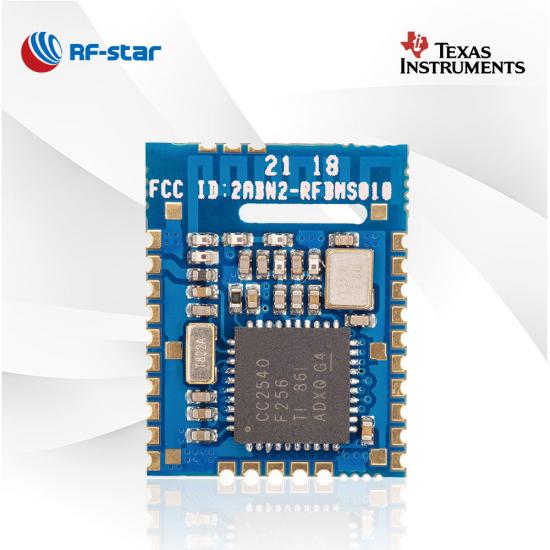

Uzun Pil Ömrü Bluetooth 4.2 CC2540 Modülü RF-BM-S01

  • Bluetooth 4.2 CC2540 Module RF-BM-S01
  • Bluetooth 4.2 CC2540 Module RF-BM-S01
  • Bluetooth 4.2 CC2540 Module RF-BM-S01
  • Bluetooth 4.2 CC2540 Module RF-BM-S01
  • Bluetooth 4.2 CC2540 Module RF-BM-S01

Uzun Pil Ömrü Bluetooth 4.2 CC2540 Modülü RF-BM-S01

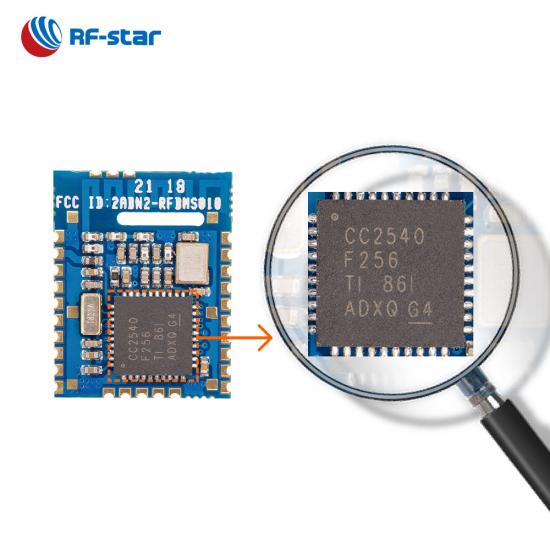

RF-BM-S01 Bluetooth 4.2 modülü, Texas Instruments CC2540 SoC'yi temel alır. Bu BLE modülü, USB bağlantı noktası ihtiyacı olan ve düşük güç enerji ihtiyacı olan pazarlara yöneliktir. Yüksek ve istikrarlı performanslar, modülün en iyi seçimlerinizden biri olmasını sağlar.

  • P/N:

    RF-BM-S01

  • bilgisayar:

    CC2540

  • İşlemci:

    Low-Power 8051 Microcontroller Core With Code Prefetch

  • protokoller:

    Bluetooth 4.2 low energy

  • Çalışma Frekansı:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

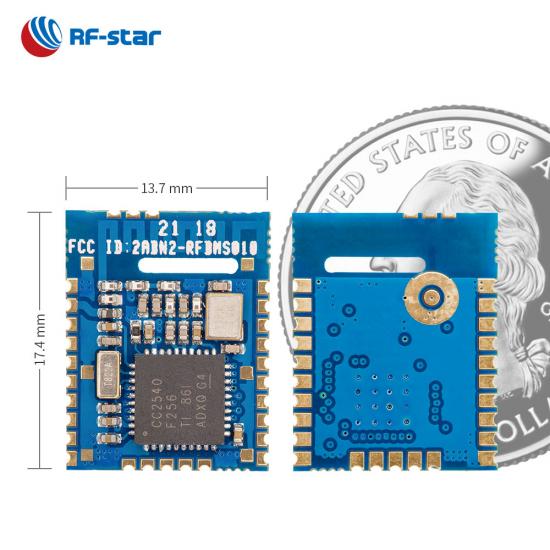

    17.4 x 13.7 x 1.7, half-hole, 1.27 pitch, 28-pin

  • Özellikleri:

    USB port

  • GPIO:

    19

  • Maks. TX Gücü:

    +4 dBm

  • İletim Aralığı:

    50 m
Şimdi Sorgula

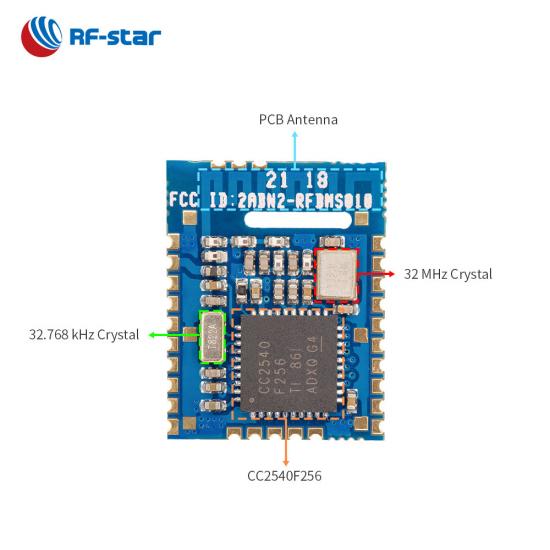

RF-BM-S01, TI CC2540 SoC'yi temel alan bir BLE4.2 modülüdür . Birinci nesil Bluetooth 4.2 Düşük Enerji Modülü, 8051 çekirdeğini temel alır ve 32 MHz kristal, 32.768 kHz kristal, LC balun ve yüksek performanslı ters F PCB antenini birleştirir. Bu modül , BLE cihazı ile akıllı telefon arasında bağlantı kurmayı kolaylaştıran USB donanım kilidi uygulaması için en iyi seçimdir . Bu CC2540 modülü, BLE ana veya bağımlı protokolüyle önceden programlanabilir. Şeffaf iletim modunun yanı sıra BLE protokolü doğrudan tahrikli modu da destekler.


Bluetooth 4.2 CC2540 Modülü

Zengin Çevre Birimi

TI CC2540 BLE 4.2 modülünde ADC, IR, USB, UART, DMA gibi çok sayıda dijital çevre birimi ve arayüz bulunur.

Yüksek Performanslı PCB Anteni

Kıvrımlı hatlı PCB anteni bulunan RF-BM-S01, daha iyi bir RF performansı sunabilir ve projenizin maliyetlerini azaltabilir.

İyi Uyumluluk

TI CC254X (CC2540 ve CC2541) SoC serisi sayesinde RF-BM-S01 Bluetooth 4.2 modülü paket, pin ve çevre birimlerinin birbirleriyle serilerle uyumludur.

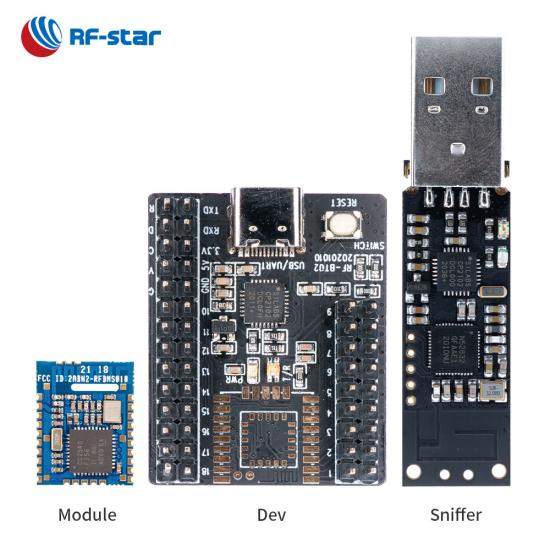

Kullanıcı Dostu Test Kartı Pinboar

CC2540 serisi modüller, geliştiricilerin bazı testler yapabilmesi için kullanıcı dostu bir BLE test panosu pano ile donatılmıştır.


- Şeffaf İletim  (Köprü) Protokolü  -

Bluetooth 4.2 CC2540 Modülünün temel özellikleri

- Doğrudan Tahrikli Protokol -

CC2540 modülü RF-BM-S01 doğrudan tahrikli modu destekler

· Modül rolleri: köle, ana

· Ayarlanabilir parametreler: baud hızı, bağlantı aralığı, yayın aralığı, TX gücü…

CC2540 RF-BM-S01 Slave/Master Modülü

Referans Kaynağı:

TI Serisi Modül için Test Kartı Pinboard'u (CC2540 CC2541 CC2640)

Kablosuz SoC:


  • Kod Ön Getirme Özellikli Düşük Güçlü 8051 Mikrodenetleyici Çekirdeği

  • İletim gücü: 0 dBm
  • BLE modunda hassasiyet: -94 dBm
  • Hafıza
    • -256 KB flaş
    • -8 KB RAM


Özellikler:


  • Bluetooth 4.2 düşük enerji


Anlık tüketim:


  • Uyku modunda 0,35 μA
  • 250 ms yayın döngüsünde 202 μA

  • 100 ms bağlantı döngüsünde 243 μA

Zengin Çevre Birimleri:


  • ADC
  • 19 GPIO
  • I²C
  • IR
  • DMA
  • UART (CTS/RTS)


Sertifikalar:


  • FCC
  • CE
  • Ulaşmak


Çalışma Aralığı:


  • Besleme gerilimi aralığı 2,0 V ~ 3,6 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C


TI CC254x Serisi BLE Modülleri
Parça Numarası RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-CC2540A1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
Fotoğraf
entegre devre C2540 CC2541 CC2541, CC2592 C2540 C2540 CC2541 C2540
Çekirdek 8051 8051 8051 8051 8051 8051 8051
Anten PCB/Yarım delikli arayüz PCB/Yarım delikli arayüz PCB/IPEX/Yarım delikli arayüz PCB'ler PCB'ler PCB'ler IPEX
Veri deposu 8 KB 8 KB 8 KB 8 KB 8 KB 8 KB 8 KB
Flaş 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Protokoller BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
Güç kaynağı 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir
Sıklık 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Maks. Teksas Gücü +4 dBm 0 dBm +19 dBm +4 dBm +4 dBm 0 dBm +4 dBm
Hassasiyet Alma -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm
GPIO 19 19 19 19 13 13 13
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 75 m 55 m 120 m 75 m 70 m 50 m 80 m (harici PCB anteni)
Boyut (mm) 17,4x13,7x1,7 17,4x13,7x1,7 31,4x13,7x2,1 24,1x15,2x1,7 15,2x11,2x1,7 15,2x11,2x1,7 15,2x11,2x2,1
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
OTA √ √ √ √ √ √ √
Bluetooth Ağı × × × × × × ×
Uzun mesafe × × × × × × ×
2Mbps PHY × × × × × × ×
AoA/AoD × × × × × × ×
UART Protokolü Köle başı Köle başı Köle başı Köle başı Köle başı Köle başı Köle başı
Fonksiyonlar Tüm IO'lar, Şeffaf iletim ve Doğrudan tahrikli Tüm IO'lar, Şeffaf iletim ve Doğrudan tahrikli PA+LNA, daha uzun iletim aralığı Tüm IO'lar, Şeffaf iletim ve Doğrudan tahrikli Küçük boyut, Şeffaf şanzıman ve Doğrudan tahrikli Küçük boyut, Şeffaf şanzıman ve Doğrudan tahrikli Harici anten, Şeffaf iletim ve Doğrudan tahrikli
