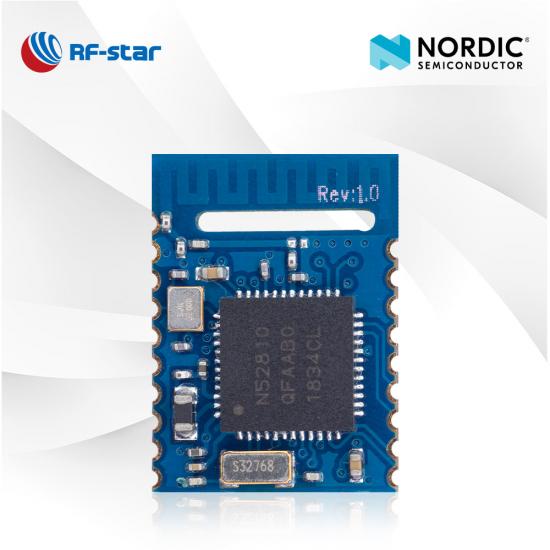

Nordic nRF52810 Çip RF-BM-ND08C ile Gömülü Bluetooth 5.0 Modülü

RF-BM-ND08C, pille çalışan IoT ürünlerinin yüksek güvenilirlik, yüksek performans, kompakt boyut ve son derece güç verimliliği gereksinimleri için geliştirilmiş bir Bluetooth 5.0 Düşük Enerji modülüdür. Daha az karmaşık kullanımlara sahip uygulamalar için ideal bir modüldür. RF-BM-ND08C nRF52810 BLE modülü ile ürün geliştirmeye başlayın.

  • P/N:

    RF-BM-ND08C
  • bilgisayar:

    nRF52810
  • İşlemci:

    32-bit ARM® Cortex®-M4 64 MHz
  • protokoller:

    Bluetooth 5.0 low energy
  • Çalışma Frekansı:

    2402 MHz ~ 2480 MHz
  • Paket (mm):

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 19-pin
  • Özellikleri:

    ANT, 2.4 GHz proprietary, Slave/Beacon Mode
  • GPIO:

    16
  • Maks. TX Gücü:

    +4 dBm
  • İletim Aralığı:

    80 m

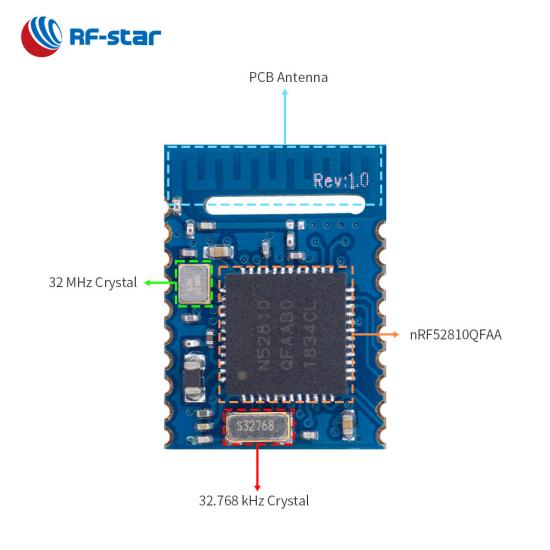

RF-BM-ND08C, 32 bit ARM® Cortex®-M4 işlemcili, çok yönlü Nordic Bluetooth LE5.0 SoC nRF52810'u temel alan bir RF modülüdür . Daha fazla kullanım olanağı için 32,768 kHz ve 32 MHz kristal, bir LC filtresi, bir anten eşleştirme ve kıvrımlı ters çevrilmiş F PCB anteninin anten seçeneklerini ve yarım delikli bir arayüzü entegre eder. Yüksek hızlı 2 Mbps özelliği de dahil olmak üzere BLE yığını v5.0'ı destekler. Ultra düşük güç tüketimi, kompakt boyutlu, sağlam bağlantı mesafesi ve sağlam güvenilirliğe sahiptir. RF-BM-ND08C'nin PDM, PWM, UART, SPI, I²C ve 12 bit ADC gibi çok sayıda dijital çevre birimi ve arayüzü, bunun BLE işaretçileri, tıbbi cihazlar, giyilebilir cihazlar gibi çok çeşitli uygulamalarda uygulanmasını sağlar ve bağlantı cihazları vb.

Nordic nRF52810 Çipli RF-BM-ND08C ile Bluetooth 5.0 Modülü

Güçlü İşlemci

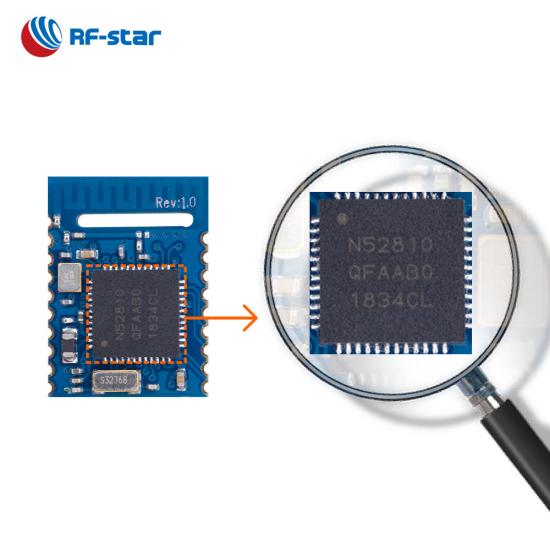

RF-BM-ND08C, güçlü 64 MHz 32 bit ARM® Cortex®-M4 işlemciye sahip bir Bluetooth5.0 Düşük Enerji modülüdür.

Alternatif Anten Çıkış Modları

RF-BM-ND08C başlıklı nRF52810 BLE modülü, kıvrımlı hatlı ters F PCB anteni ve yarım delikli RF arayüzü olmak üzere iki anten seçeneğine sahiptir.

Zengin Çevre Birimleri ve Arayüzler

NRF52810 modülü, NFC-A, PDM, PWM, UART, SPI, I2C, I2S ve 12 bit ADC gibi çok sayıda dijital çevre birimine ve arayüze sahiptir.

Küçük boy

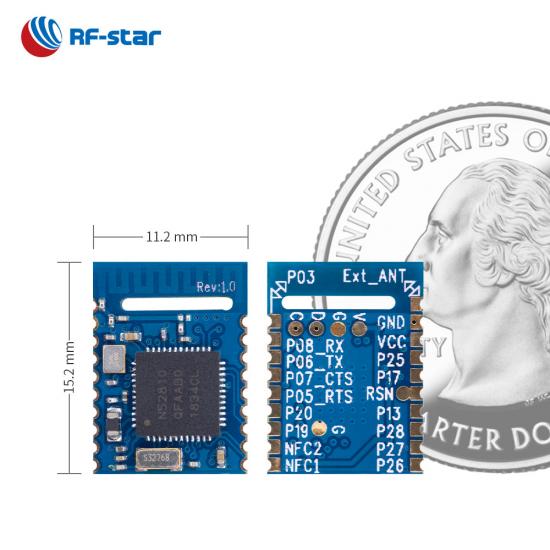

15,2 mm x 11,2 mm x 1,78 mm ölçülerinde yarım delikli damga paketine sahip nRF52810 serisi modüllerin en küçüğüdür.

UART Protokolü

OTA ile zengin işlevler, yalnızca köle


- Şeffaf İletim  (Köprü) Protokolü -

·  Çeşitli roller: köle, fener

· Maks. şeffaf iletim hızı: 46 kB/s'ye kadar

· Özellikler:O TA, kimlik doğrulama

nRF52810 BLE modülü şeffaf iletim (köprü) protokolünü destekler


Referans Kaynağı:

Nordic BLE Serisi Ürünler Kaç Çalışma Modunu Destekleyebilir?

Kablosuz SoC:


  • ARM® Cortex®-M4 32 bit işlemci, FPU'lu, 64 MHz
  • TX gücü: -20 dBm ila +4 dBm
  • BLE modunda hassasiyet: -96 dBm
  • Hafıza
    • -192 KB flaş
    • -24 KB RAM
  • Veri hızı: 1 Mb/sn, 2 Mb/sn


Desteklenen Protokoller:


  • Bluetooth 5.0 düşük enerji
  • KARINCA
  • 2,4 GHz tescilli


Anlık tüketim:


  • Uyku modunda 2,62 μA
  • 200 ms yayın döngüsünde 70,33 μA
  • 50 ms bağlantı döngüsünde 64,72 μA

Çalışma Aralığı:


  • Besleme gerilimi aralığı 1,7 V ~ 3,6 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C


Zengin Çevre Birimleri:


  • 12 bit, 200 ks/sn ADC
  • 16 GPIO
  • 4 kanallı PWM
  • Dijital mikrofon arayüzü (PDM)
  • SPI ana/bağımlı
  • I²C ana/bağımlı
  • UART (CTS/RTS)


Sertifika:


  • SRRC


NORDIC nRF52 Serisi BLE Modülü
Parça Numarası RF-BM-ND09A RF-BM-ND09 RF-BM-ND08C RF-BM-ND04CI RF-BM-ND04C RF-BM-ND08 RF-BM-ND04I RF-BM-ND04
Fotoğraf
entegre devre nRF52805 nRF52805 nRF52810 nRF52810 nRF52810 nRF52832 nRF52832 nRF52832
Çekirdek 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F
Anten PCB / Ped Ped PCB/Yarım delikli arayüz IPEX/Yarım delikli arayüz PCB'ler PCB/Yarım delikli arayüz IPEX/Yarım delikli arayüz PCB'ler
Veri deposu 24 KB 24 KB 24 KB 24 KB 24 KB 64 KB 64 KB 64 KB
Flaş 192 KB 192 KB 192 KB 192 KB 192 KB 512 KB 512 KB 512 KB
Protokoller BLE5.3, Tescilli, ANT BLE5.3, Tescilli, ANT BLE5.3, Tescilli, ANT BLE5.3, BLE 2M PHY, Tescilli, ANT BLE5.3, Tescilli, ANT BLE5.3, Tescilli, ANT, NFC BLE5.3, Tescilli, ANT, NFC BLE5.3, Tescilli, ANT, NFC
Güç kaynağı 1,7 V ~ 3,6 V, 3,3 V önerilir 1,7 V ~ 3,6 V, 3,3 V önerilir 1,7 V ~ 3,6 V, 3,3 V önerilir 1,7 V ~ 3,6 V, 3,3 V önerilir 1,7 V ~ 3,6 V, 3,3 V önerilir 1,7 V ~ 3,6 V, 3,3 V önerilir 1,7 V ~ 3,6 V, 3,3 V önerilir 1,7 V ~ 3,6 V, 3,3 V önerilir
Sıklık 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Maks. Teksas Gücü +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm +4 dBm
Hassasiyet Alma -97 dBm @1 Mbit/s BLE -97 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE
GPIO 10 10 16 29 29 29 29 29
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +105°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 30 m 40 m (harici PCB anteni) 75 m 100 m (harici PCB anteni) 80 m 80 m 110 m (harici PCB anteni) 90 m
Boyut (mm) 7,0x9,0x2,0 7,0x7,0x2,0 15,2x11,2x1,7 24,8x15,0x2,3 24,8x15,0x2,3 15,2x11,2x1,7 24,8x15,0x2,3 24,8x15,0x2,3
Paket 0,6 mm aralıklı DFN 0,6 mm aralıklı DFN 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
OTA
Bluetooth Ağı × × × × ×
Uzun mesafe × × × × × × × ×
2Mbps PHY
AoA/AoD × × × × × × × ×
UART Protokolü Köle Köle Köle Köle Köle Aynı anda efendi-köle, bir efendi-köle Aynı anda efendi-köle, bir efendi-köle Aynı anda efendi-köle, bir efendi-köle
Fonksiyonlar Ultra küçük boyut, Yüksek etkili Ultra küçük boyut, yüksek etkili, Harici anten için uygun Yüksek uyumluluk, Yüksek etkili Daha fazla harici anten tasarımı için yüksek etkili IPEX konektörü Daha düşük güç tüketimi, Yüksek etkili Daha fazla uygulama için kompakt boyut Daha uzun iletim aralığına sahip harici antenler için uygundur Yüksek uyumluluk
