RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

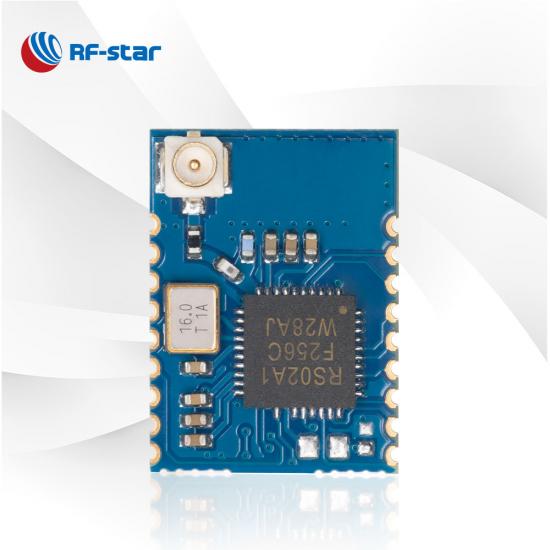

BLE 5.0 Modülü SoC RS02A1-A Düşük Güç Uzun Mesafe RSBRS02AI

RSBRS02AI, uygun maliyetli, yüksek performanslı ve daha yüksek anten gereksinimi olan uygulamalar için geliştirilmiş bir Bluetooth düşük enerji modülüdür. Bu modül 7816 T-0 ve kızılötesi çevre birimlerini destekler. Ürün geliştirmenize RSBRS02AI BLE5.0 modülüyle başlayın.

P/N:
RSBRS02AI
bilgisayar:
RS02A1-A
İşlemci:
ARM Cortex-M0+ @ 48 MHz
protokoller:
Bluetooth 5.0 low energy
Çalışma Frekansı:
2402 MHz ~ 2480 MHz
Paket (mm):

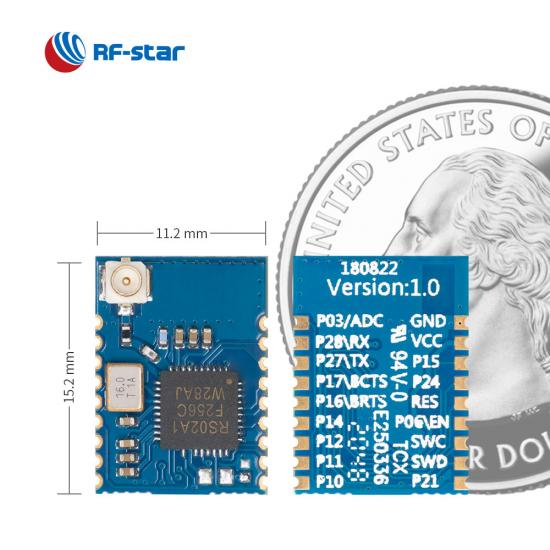

15.2 × 11.2 × 1.5, half-hole, 1.27 pitch, 18-pin
Özellikleri:
7816 T-0, infra-red, 2 Mbps data rate
GPIO:
13
Maks. TX Gücü:
+7 dBm
İletim Aralığı:
150 m

Şimdi Sorgula

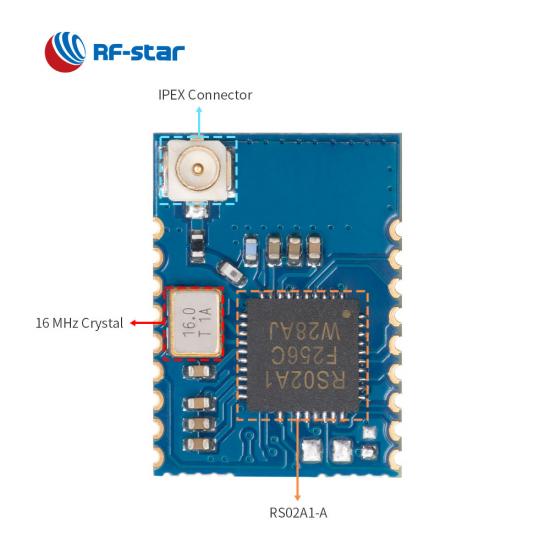

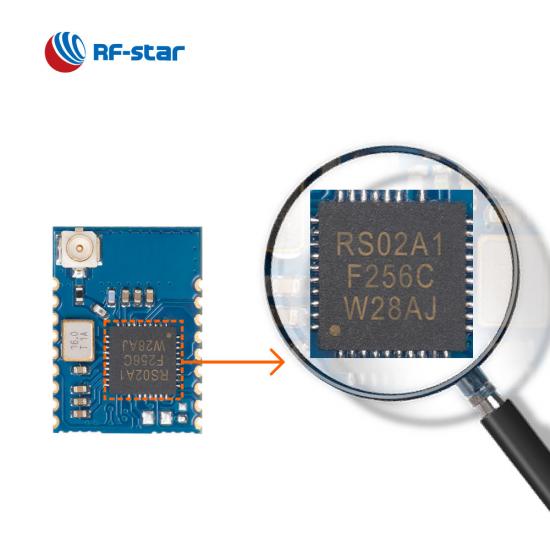

RSBRS02AI , RF yıldızı SoC RS02A1-A'yı temel alan tek modlu bir Bluetooth LE 5.0 modülüdür . Kompakt boyut, iyi gürültü azaltma, daha iyi hassasiyet, sağlam iletim mesafesi, yüksek güvenilirlik ve daha düşük maliyetlere sahiptir. Modül, daha fazla anten seçeneği için 16 MHz kristal, RF eşleştirme filtresi, güç filtresi ve IPEX konnektörünü entegre eder. RSBRS02AI'nin SPI, ADC, PWM, kızılötesi, 7816 T-0, I²C ve I²S gibi çok sayıda dijital çevre birimi ve arayüzü birçok uygulamada uygulanmasını sağlar. RSBRS02AI, RSBRS02AA ile pinler arası uyumludur .

BLE 5.0 Modülü SoC RS02A1-A

- Şeffaf İletim (Köprü) Protokolü ve Doğrudan Tahrikli Protokol -

· Çeşitli roller: efendi, köle, efendi-köle, Beacon

· Çoklu bağlantı fonksiyonu: 5 salve ve 1 master'a kadar

· Maks. şeffaf iletim hızı: 45,6 kB/s'ye kadar

· Veri hızı: 1 Mbps, 2 Mbps

· Özellikler: OTA, Gözlemci

· Özel Hizmet UUID'si

· Eşleştirme

RSBRS02AI ana, yardımcı, ana-bağımlı, Beacon rollerini destekler

Kablosuz SoC:

ARM® Cortex®-M0+ işlemci, 48 MHz
TX gücü: -20 dBm ila +5 dBm
Hassasiyet: -95 dBm @ 1 Mbps
Hafıza

-256 kB flaş
-32 kB SRAM

Veri hızı: 1 Mb/sn, 2 Mb/sn

Desteklenen Protokoller:

Bluetooth 5.0 düşük enerji
Bluetooth 4.2 düşük enerji

Anlık tüketim:

Uyku modunda 6,94 μA
200 ms yayın döngüsünde 64,0 μA (EN dahili çekmeyi etkinleştirin)
100 ms bağlantı döngüsünde 95,83 μA (EN dahili çekmeyi etkinleştirin)

Çalışma Aralığı:

Besleme gerilimi aralığı 1,8 V ~ 3,6 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

13 GPIO.
Donanım akış kontrolüne sahip 2 UART
Master/slave yapılandırılabilir 2 SPI
Master/slave yapılandırılabilir 2 I²C
I²S
7816 T-0 ana arayüz
Klavye arayüzü
Kızılötesi jeneratör
PWM
10 bitlik ADC
Sıcaklık sensörü
DMA

RSBRS02AA_RSBRS02AI Donanım Veri Sayfası V1.1_20230526

Yerli IC Tabanlı Seri BLE Modülleri
Parça Numarası	RSBRS02ABR-01	RSBRS02ABRI	RSB RS02ABR	RSBRS02AI	R SBRS02AA
Fotoğraf
entegre devre	RS02A1-B	RS02A1-B	RS02A1-B	RS02A1-A	RS02A1-A
Çekirdek	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+
Anten	PCB'ler	IPEX	PCB'ler	IPEX	PCB'ler
Veri deposu	36 KB + 4 KB	36 KB + 4 KB	36 KB + 4 KB	32 KB	32 KB
Flaş	256 KB	256 KB	256 KB	256 KB	256 KB
Protokoller	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY
Güç kaynağı	2,3 V ~ 3,6 V, 3,3 V önerilir	2,3 V ~ 3,6 V, 3,3 V önerilir	2,3 V ~ 3,6 V, 3,3 V önerilir	1,8 V ~ 3,6 V, 3,3 V önerilir	1,8 V ~ 3,6 V, 3,3 V önerilir
Sıklık	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Maks. Teksas Gücü	+5 dBm	+5 dBm	+5 dBm	+7 dBm	+7 dBm
Hassasiyet Alma	-94 dBm @1 Mbit/s BLE	-94 dBm @1 Mbit/s BLE	-94 dBm @1 Mbit/s BLE	-95 dBm @1 Mbit/s BLE	-95 dBm @1 Mbit/s BLE
GPIO	11	11	11	13	13
Çalışma sıcaklığı	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C
İletim Aralığı	110 m	140 m (harici PCB anteni)	110 m	160 m (harici PCB anteni)	120 m
Boyut (mm)	15,2x11,2x2,0	15,2x11,2x2,3	15,2x11,2x1,8	15,2x11,2x2,1	15,2x11,2x1,7
Paket	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik
OTA	√	√	√	√	√
ağ	×	×	×	×	×
Uzun mesafe	×	×	×	×	×
2Mbps PHY	√	√	√	√	√
AoA/AoD	×	×	×	×	×
UART Protokolü	Köle	Köle	Köle	Aynı anda efendi-köle	Aynı anda efendi-köle
Fonksiyonlar	Küçük boyut, Yüksek şeffaf iletim hızı	Harici anten için uygun, OTA desteği, Kompakt boyut	Küçük boyut, Yüksek şeffaf iletim hızı	Harici anten için uygun, OTA desteği, Kompakt boyut	Doğrudan tahrikli modu destekleyin, Kullanımı kolay
