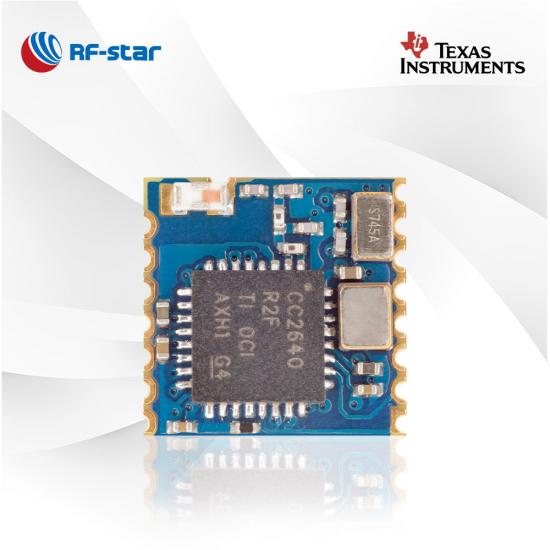

TI CC2640R2F Bluetooth 5.0 Düşük Enerji Modülü RF-BM-4044B4

  • TI CC2640R2F Bluetooth 5.0 Low Energy Module
  • TI CC2640R2F Bluetooth 5.0 Low Energy Module
  • TI CC2640R2F Bluetooth 5.0 Low Energy Module
  • TI CC2640R2F Bluetooth 5.0 Low Energy Module
  • TI CC2640R2F Bluetooth 5.0 Low Energy Module

TI CC2640R2F Bluetooth 5.0 Düşük Enerji Modülü RF-BM-4044B4

RF-BM-4044B4 bir Bluetooth Düşük Enerji v5.0 yığın modülüdür. En küçük boyutu, pille çalışan Nesnelerin İnterneti'nin hedef pazarlarında popüler olmasını sağlıyor. Tasarım seçeneğiniz olarak RF-BM-4044B4 CC2640R2F seri arayüz modülünü seçin.

  • P/N:

    RF-BM-4044B4

  • bilgisayar:

    CC2640R2FRSM

  • İşlemci:

    ARM® Cortex®-M3

  • protokoller:

    Bluetooth 5.0 low energy

  • Çalışma Frekansı:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

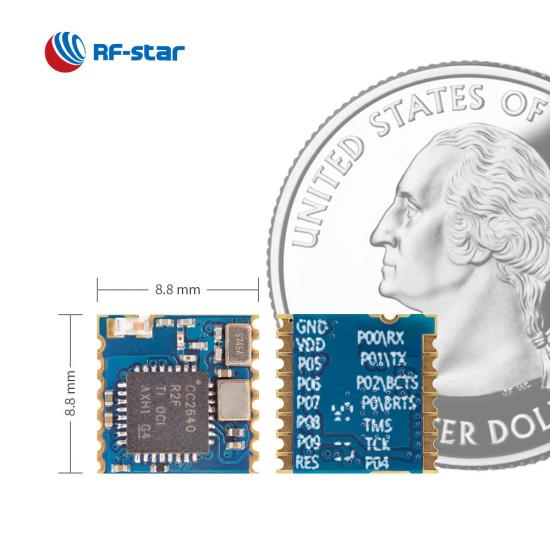

    8.0 × 8.0 × 1.5, half-hole, 1.27 pitch, 16-pin

  • Özellikleri:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension

  • GPIO:

    10

  • Maks. TX Gücü:

    +2 dBm

  • İletim Aralığı:

    50 m
Şimdi Sorgula

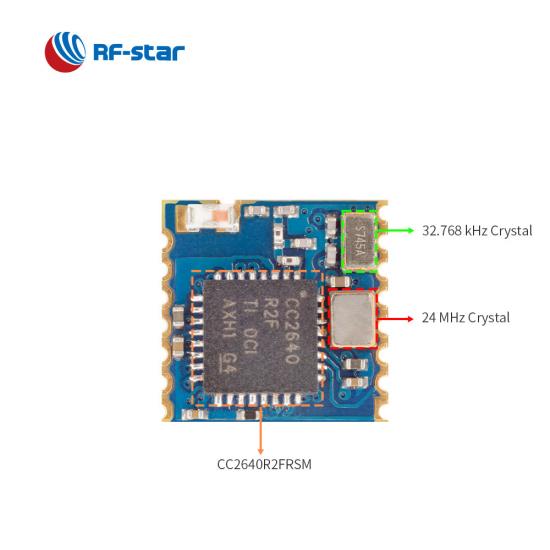

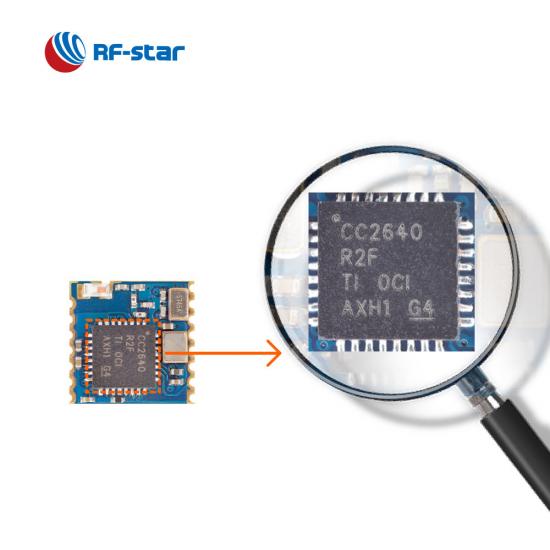

RF-BM-4044B4, Texas Instruments CC2640R2FRSM SoC'yi temel alan en küçük BLE5.0 modüllerinden biridir . Güçlü ARM Cortex-M3 çekirdeği ve ultra düşük güçlü sensör denetleyicisi, modülün yüksek güvenilirlik, yüksek parazit önleme özelliği ve yüksek performans avantajlarına sahip olmasını sağlayarak modülü uyku modunda harici sensörleri bağlamak için uygun hale getirir. veya analog ve dijital verilerin bağımsız olarak elde edilmesi. Modül, bir 24 MHz kristal, bir 32.768 kHz kristal, bir LC filtresi ve optimize edilmiş bir anteni dış kaynak olarak kullanmak için çip anteni ve yarım delikli arayüzden oluşan bir anten seçeneği içerir. ADC, SPI, I²C, I²S gibi zengin çevre birimleri, modülün farklı uygulamalarda daha fazla çalışma fırsatına sahip olmasını sağlar. spor ekipmanları, kontrolörler ve monitörler. Seri arayüz modülü şeffaf bir iletim protokolü ile önceden programlanabilir, bu da ana MCU ile uygulamalarda daha kolay uygulanmasını sağlar.


CC2640R2F Bluetooth 5.0 BLE Modülü

- BLE 5.0 Şeffaf İletim  (Köprü) Protokolü  -

· Tek köle rolü, Tek efendi rolü

· Özel Hizmet UUID'si

· Bağlantı Şifresi

· Veri hızı : 1 Mbps, 2 Mbps

· Reklam uzantı paketleri

CC2640R2F BLE 5.0 Şeffaf İletim

- BLE 4.2  Şeffaf İletim  (Köprü) Protokolü  -

· Çeşitli roller: köle, efendi, efendi-köle

·  Ayarlanabilir parametreler : baud hızı, bağlantı aralığı, yayın aralığı, TX gücü…

· Bağlantı Şifresi

cc2640r2f modülü BLE 4.2 Şeffaf İletim - (Köprü) Protokolü



Alakalı kaynaklar:

Otomotiv Sınıfı Çip CC2640R2F-Q1 ile Bluetooth 5.0 Modülü

TI CC2640R2L ve CC2640R2F Arasındaki Farklar

RFSTAR CC2640R2F  Kablosuz Modüller Ali Cloud Link IoT Platformunu Destekler

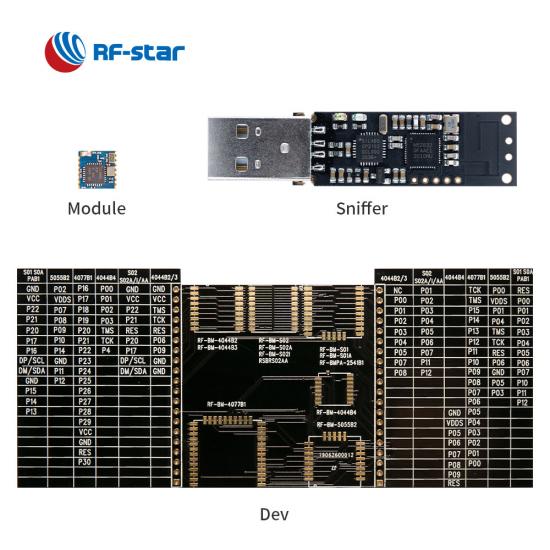

TI Serisi Modül için Test Kartı Pinboard'u (CC2540 CC2541 CC2640)

Kablosuz SoC:

  • ARM® Cortex®-M3 işlemci
  • TX gücü: -21 dBm ila +2 dBm
  • BLE modunda hassasiyet: -97 dBm
  • Hafıza
    • -128 kB flaş
    • -28kB SRAM
  • Veri hızı: 1 Mbps, 2 Mbps, 500 kbps, 125 kbps


Desteklenen Protokoller:

  • Bluetooth 4.2 düşük enerji
  • Bluetooth 5.0 düşük enerji


Anlık tüketim:

  • Uyku modunda 2,02 μA
  • 200 ms yayın döngüsünde 108,76 μA (dahili EN çekmeyi devre dışı bırakın)
  • 30 ms bağlantı döngüsünde 497,41 μA (dahili EN çekmeyi devre dışı bırakın)

Çalışma Aralığı:

  • Besleme gerilimi aralığı 1,8 V ~ 3,8 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C


Zengin Çevre Birimleri:

  • 12 bitlik ADC
  • 10 GPIO
  • SPI
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
  • AES-128
TI CC264x Serisi BLE Modülleri
Parça Numarası RF-BM-2642B1 RF-BM-4077B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
Fotoğraf RF-BM-2642B1 CC2642R BLE Modülü RF-BM-4077B2 CC2640R2F-Q1 BLE Modülü RF-BM-4055B1L CC2640R2LRHB BLE Modülü RF-BM-4077B1L CC2640R2LRGZ BLE Modülü RF-BM-4077B1 CC2640R2FRGZ BLE Modülü RF-BM-4044B5 CC2640R2F BLE Modülü RF-BM-4044B4 CC2640R2F BLE Modülü RF-BM-4044B3 CC2640R2F BLE Modülü RF-BM-4044B2 CC2640R2F BLE Modülü
entegre devre CC2642R CC2640R2F-Q1 CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
Çekirdek 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Anten PCB'ler PCB'ler PCB'ler PCB'ler PCB'ler Çip/Yarım Delik Arayüzü Çip/Yarım Delik Arayüzü IPEX PCB'ler
Veri deposu 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Flaş 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protokoller BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
Güç kaynağı 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir
Sıklık 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Maks. Teksas Gücü +5 dBm +5 dBm +5 dBm +5 dBm +5 dBm +2 dBm +2 dBm +2 dBm +2 dBm
Hassasiyet Alma -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE Kodlu PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY
GPIO 31 31 13 31 31 10 10 10 10
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +105°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 110 m @ 1M PHY 160 m @ LE Kodlu PHY 100 m @ 1M PHY 150 m @ LE Kodlu PHY 60 m @ 1M PHY 90 m @ LE Kodlu PHY 70 m @ 1M PHY 100 m @ LE Kodlu PHY 80 m @ 1M PHY 110 m @ LE Kodlu PHY Çip Anten 30 m @ 1M PHY 60 m @ LE Kodlu PHY Çip Anten 20 m @ 1M PHY 50 m @ LE Kodlu PHY Harici PCB anteni 110 m @ 1M PHY 150 m @ LE Kodlu PHY 60 m @ 1M PHY 90 m @ LE Kodlu PHY
Boyut (mm) 23,5x17,0x2,2 23,5x17,0x2,2 15,2x11,2x1,7 23,5x17,0x1,7 23,5x17,0x1,7 10,5x8,5x2,0 8,0x8,0x1,5 15,2x11,2x2,1 16,6x11,2x1,7
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
OTA √ √ √ √ √ √ √ √ √
Bluetooth Ağı √ × × × × × × × ×
Uzun mesafe √ √ √ √ √ √ √ √ √
2Mbps PHY √ √ √ √ √ √ √ √ √
AoA/AoD √ √ × × √ √ √ √ √
UART Protokolü Aynı anda efendi-köle Köle başı Köle başı Köle başı Köle başı Köle başı Köle başı Köle başı Köle başı
Fonksiyonlar Yüksek parazit önleme performansı AEC-Q100 Sınıfı, Yüksek parazit önleme performansı Yüksek Maliyetli Yüksek Maliyetli Daha kullanılabilir uygulamalar için 31 GPIO Küçük boyut, Çift taraflı pedler Ultra küçük boyut Harici antenler için uygun Yüksek stabilite
