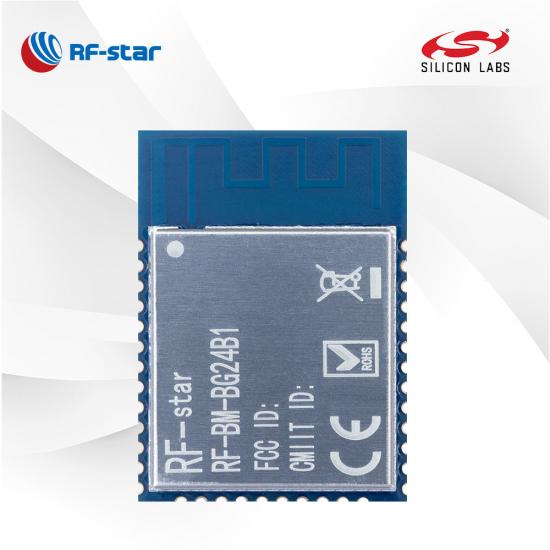

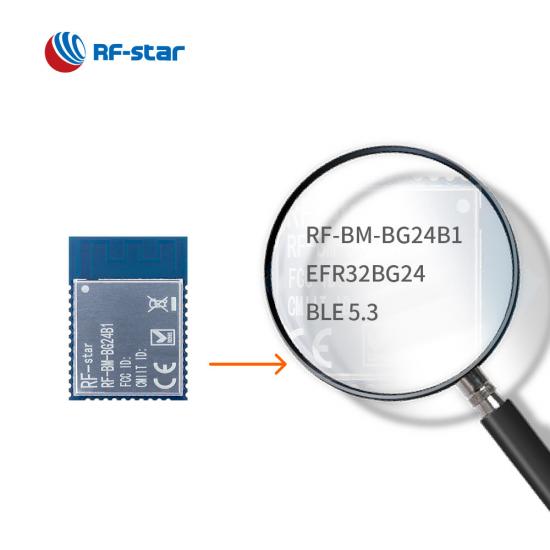

RF-BM-BG24B1 BLE5.3 EFR32BG24 Modülü

RF-BM- BG2 4 B1 BLE 5.3 modülü, daha uzun iletim aralığı gereksinimi olan Mesh uygulaması için SiliconLabs EFR32BG24 üzerinde tasarlanmıştır. Ultra düşük güç tüketimi ve yüksek performansa sahiptir. Geliştirme sürecinizi kolaylaştıracak RF-BM-BG24B1'i kablosuz bağlantı parçanız olarak deneyin.

  • P/N:

    RF-BM-BG24B1
  • bilgisayar:

    EFR32BG24A010F1024IM48-B
  • İşlemci:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • protokoller:

    Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Bluetooth Direction Finding
  • Çalışma Frekansı:

    2402 MHz ~ 2480 MHz

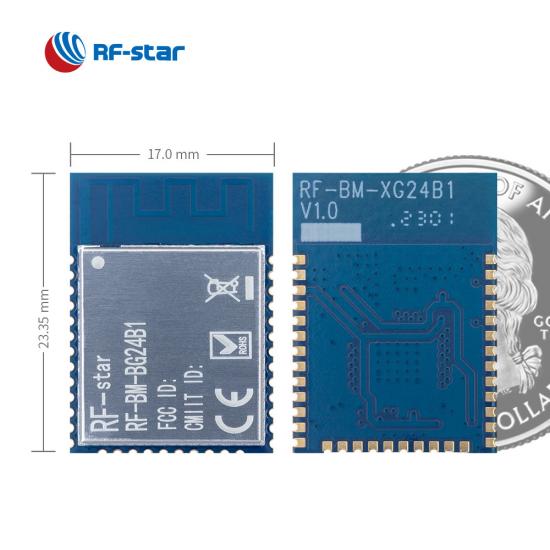

  • Paket (mm):

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Özellikleri:

    Bluetooth Mesh network, AoA/AoD

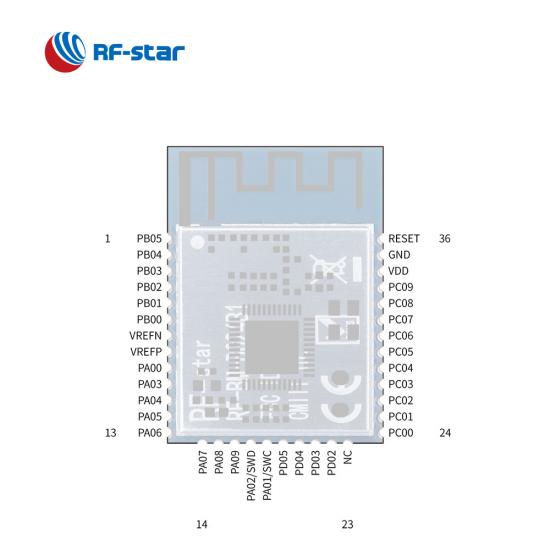

  • GPIO:

    30
  • Maks. TX Gücü:

    10 dBm
  • İletim Aralığı:

    230 m

R F-BM-BG24B1, Bluetooth 5.3 Düşük enerji ve Bluetooth Mesh üzerinde bir IoT kablosuz bağlantı modülüdür . Güçlü MCU ARM Cortex-M33'ü, iki kristali, zengin bellek kaynaklarını, anten eşleştirme devresini ve yüksek performanslı yılan yapılı PCB antenini entegre etti. 30 GPIO'lu kompakt tasarım, EFR32BG24 modülünü enerji tasarruflu, akıllı ve sağlam akıllı ev ve taşınabilir tıbbi ürünlerde popüler hale getiriyor.  Ayrıca Mesh ağ çözümleri için de tasarlanmıştır . Zengin kaynaklar ve çevre birimleri, onu karmaşık ağ uygulamalarına kolayca yerleştirmenize yardımcı olacaktır.


Geniş Çevre Birimleri

RF-BM-BG24B1 modülü, damga yarım delikli pakette 30 GPIO sunar ve IADC, ACMP, VADC, LDMA, UART, SPI, I2C, Watchdog vb. gibi zengin çevre birimlerini destekler.

Düşük güç tüketimi

Uyku modunda 1,3 μA EM2 ve aktif modda 4,4 mA RX akımı (1 Mbps GFSK), Bluetooth Mesh uygulamalarında pil ömrünü uzatır.

Bluetooth Örgü Ağı

BLE5.3, Bluetooth Mesh ve 2,4 GHz Tescilli protokolleri desteklemesi sayesinde BG24 modülü çoktan çoğa ağ düğümleriyle iletişim kurabilir, bu da onu akıllı ev, bina otomasyonu ve aydınlatma uygulamalarında popüler kılar.


Zengin Bellek

Bluetooth 5.3 modülü, 39 MHz kristal ve 32.768 kHz kristali, 1024 KB'ye kadar programlanabilir flaşı ve 128 KB RAM'i entegre ederek birçok karmaşık uygulamada bunu mümkün kılar.

Alakalı kaynaklar:

Silicon Labs EFR32BG24 Üzerinden Bluetooth Düşük Enerjili Kablosuz Modüller

Kablosuz SoC:

  • 32 bit 76,8 MHz ARM®  Cortex® -M33
  • İletim gücü: +10 dBm
  • Duyarlılık:
    • -105,7 dBm hassasiyet @125 kbps GFSK
    • -97,6 dBm hassasiyet @1 Mbps GFSK
    • -94,8 dBm hassasiyet @2 Mbps GFSK
  • Hafıza
    • 1024 kB flaş
    • 108 kB RAM
  • Veri hızı: 1 Mb/sn, 2 Mb/sn


Desteklenen Modülasyon Formatı

  • Tamamen yapılandırılabilir şekillendirmeye sahip 2(G)FSK
  • OQPSK DSSS'si
  • (G)MSK


Protokol Desteği

  • Bluetooth Düşük Enerji (Bluetooth 5.3)
  • Varış Açısı (AoA) ve Uzaklık Açısı (AoD) kullanarak yön bulma
  • Bluetooth ağı Düşük Güç Düğümü
  • Tescilli 2,4 GHz

Anlık tüketim:

  • EM2 derin uyku modunda 1,3 μA
  • 4,4 mA RX akımı (1 Mbps GFSK)
  • 5mA TX akımı @0 dBm çıkış gücü
  • 19,2 mA TX akımı @10 dBm çıkış gücü



Çalışma Aralığı:

  • Besleme voltajı aralığı 2,2 V ~ 3,8 V; 1.8V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C
  • Depolama sıcaklığı aralığı: -40 °C ~ +125 °C



Zengin Çevre Birimleri:

  • 30 GPIO
  • IADC
  • ACMP
  • VADC
  • LDMA
  • PCNT
  • UART/ISO7816/IrDA
  • I2S
  • SPI
  • SALİ
  • I2C
  • RTC
  • Bekçi köpeği
Silicon Labs EFR32BG24 Kablosuz Gecko Serisi BLE Modülleri
Parça Numarası RF-BM-BG24B1 RF-BM-BG24B2
Fotoğraf RF-BM-BG24B1 RF-BM-BG24B2
entegre devre EFR32BG24A010F1024IM48-B EFR32BG24A010F1024IM48-B
Çekirdek 76,8 MHz ARM® Cortex®-M33 76,8 MHz ARM® Cortex®-M33
Anten PCB'ler PCB'ler
Veri deposu 128 KB 128 KB
Flaş 1024 KB 1024 KB
Protokoller BLE5.3, Tescilli BLE5.3, Tescilli
Güç kaynağı 2,2 V ~ 3,8 V, 3,3 V önerilir 2,2 V ~ 3,8 V, 3,3 V önerilir
Sıklık 2,4 GHz 2,4 GHz
Maks. Teksas Gücü +10 dBm +19,5 dBm
Hassasiyet Alma -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK) -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK)
GPIO 30 30
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 230 m @ 1M PHY 450 m @ LE KODU 360 m @ 1M PHY 600 m @ LE KODU
Boyut (mm) 23,35x17,0x2,2 23,35x17,0x2,2
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
OTA
Bluetooth Ağı
Uzun mesafe
2Mbps PHY
AoA/AoD
UART Protokolü Yok Yok
Fonksiyonlar Zengin hafıza kaynağı, Bol miktarda GPIO Zengin bellek kaynağı, Yüksek TX gücü
