PA CC2592 RF-BMPA-2541B1 ile Sertifikalı BLE4.2 CC2541 Modülü

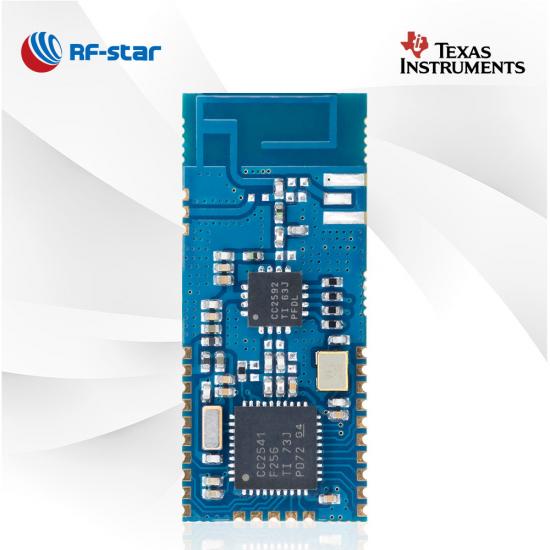

  • Bluetooth 4.2 CC2541 module with a PA CC2592
  • Bluetooth 4.2 CC2541 module with a PA CC2592
  • Bluetooth 4.2 CC2541 module with a PA CC2592
  • Bluetooth 4.2 CC2541 module with a PA CC2592
  • Bluetooth 4.2 CC2541 module with a PA CC2592

PA CC2592 RF-BMPA-2541B1 ile Sertifikalı BLE4.2 CC2541 Modülü

RF-BMPA-2541B1, uzun menzilli ve daha büyük güç özelliklerinin gereksinimlerine sahip Nesnelerin İnterneti pazarlarını hedefleyen bir BLE4.2 modülüdür. Maksimum modül. 19 dBm'lik TX gücü, uygulamanıza daha geniş bir kapsama alanı ve anten çıkış yolu seçeneği sunar.

  • P/N:

    RF-BMPA-2541B1

  • bilgisayar:

    CC2541, CC2592

  • İşlemci:

    Low-Power 8051 Microcontroller Core With Code Prefetch

  • protokoller:

    Bluetooth 4.2 low energy

  • Çalışma Frekansı:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

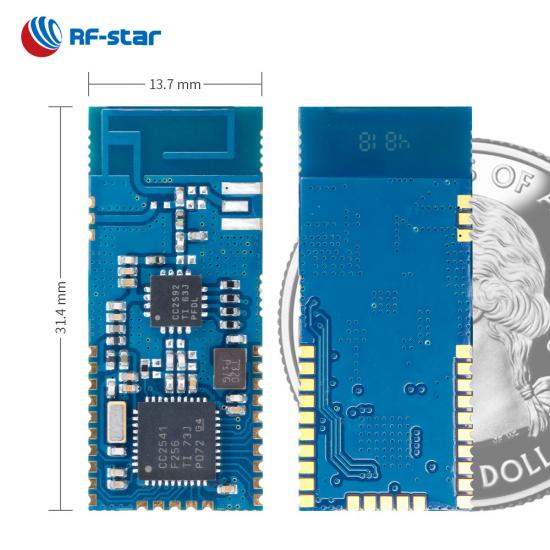

    31.4 × 13.7 × 1.7, half-hole, 1.27 pitch, 28-pin

  • Özellikleri:

    Power Amplifier

  • GPIO:

    13

  • Maks. TX Gücü:

    +19 dBm

  • İletim Aralığı:

    200m
Şimdi Sorgula

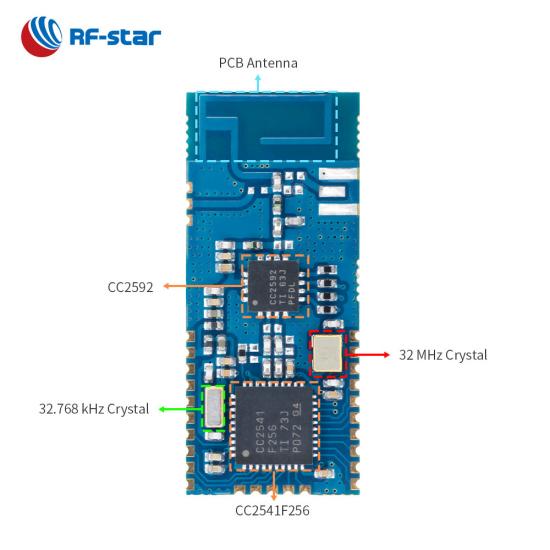

RF-BMPA-2541B1, PA CC2592'ye sahip TI CC2541 BLE4.2 SoC'yi temel alan bir modüldür . Modül, 8051 çekirdeği temel alan ve 32 MHz kristal, 32.768 kHz kristal, LC balun ve ters çevrilmiş F PCB'nin isteğe bağlı anten çıkış modunu birleştiren güç amplifikatörüne sahip ilk nesil Bluetooth 4.2 Düşük Enerji Modülüdür . anten, bir IPEX konektörü ve yarım delikli bir arayüz. Bu tasarım, modülün daha uzun bir iletim aralığına sahip olmasını sağlar, bu da bu modülün ağ geçidi, uzaktan kumanda gibi daha yüksek performans gereksinimleri olan uygulamalarda popüler olmasını sağlar.


Sertifikalı BLE4.2 CC2541 Modülü


- BLE 4.2  Şeffaf İletim  (Köprü) Protokolü  -

· Modül rolü: köle

·  Ayarlanabilir parametreler : baud hızı, bağlantı aralığı, yayın aralığı, TX gücü…

·  Bağlantı  Şifresi

BLE 4.2 Şeffaf İletim


Kablosuz SoC:

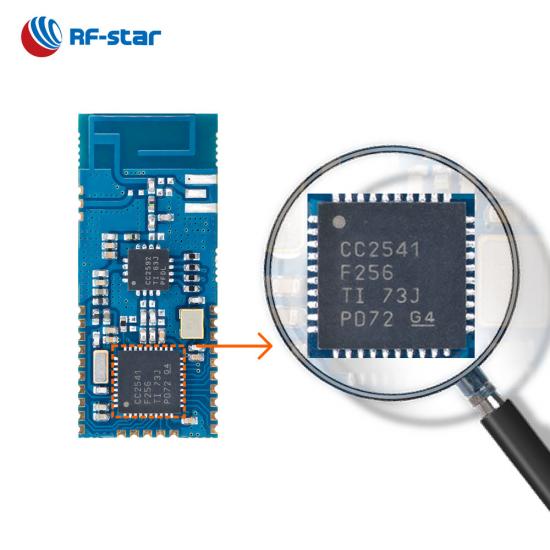

  • Kod Ön Getirme Özellikli Düşük Güçlü 8051 Mikrodenetleyici Çekirdeği
  • İletim gücü: 19 dBm
  • BLE modunda hassasiyet: -94 dBm
  • Hafıza
    • - 256 kB flaş
    • - 8 kB RAM


Özellikler:


  • Bluetooth 4.2 düşük enerji


Anlık tüketim:


  • 200 ms yayın döngüsünde 0,79 mA
  • 20 ms bağlantı döngüsünde 1,8 mA

Çalışma Aralığı:


  • Besleme voltajı aralığı: 2,0 V ~ 3,6 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C



Zengin Çevre Birimleri:


  • 12 bitlik ADC
  • 13 GPIO
  • I²C
  • IR
  • UART (CTS/RTS)
TI CC254x Serisi BLE Modülleri
Parça Numarası RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
Fotoğraf
entegre devre C2540 CC2541 CC2541, CC2592 C2540 CC2541 C2540
Çekirdek 8051 8051 8051 8051 8051 8051
Anten PCB/Yarım delikli arayüz PCB/Yarım delikli arayüz PCB/IPEX/Yarım delikli arayüz PCB'ler PCB'ler IPEX
Veri deposu 8 KB 8 KB 8 KB 8 KB 8 KB 8 KB
Flaş 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Protokoller BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
Güç kaynağı 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir 2,0 V ~ 3,6 V, 3,3 V önerilir
Sıklık 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Maks. Teksas Gücü +4 dBm 0 dBm +19 dBm +4 dBm 0 dBm +4 dBm
Hassasiyet Alma -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm -94 dBm
GPIO 19 19 19 13 13 13
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 75 m 55 m 120 m 70 m 50 m 80 m (harici PCB anteni)
Boyut (mm) 17,4x13,7x1,7 17,4x13,7x1,7 31,4x13,7x2,1 15,2x11,2x1,7 15,2x11,2x1,7 15,2x11,2x2,1
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
OTA √ √ √ √ √ √
Bluetooth Ağı × × × × × ×
Uzun mesafe × × × × × ×
2Mbps PHY × × × × × ×
AoA/AoD × × × × × ×
UART Protokolü Köle başı Köle başı Köle başı Köle başı Köle başı Köle başı
Fonksiyonlar Tüm IO'lar, Şeffaf iletim ve Doğrudan tahrikli Tüm IO'lar, Şeffaf iletim ve Doğrudan tahrikli PA+LNA, daha uzun iletim aralığı Küçük boyut, Şeffaf şanzıman ve Doğrudan tahrikli Küçük boyut, Şeffaf şanzıman ve Doğrudan tahrikli Harici anten, Şeffaf iletim ve Doğrudan tahrikli
