RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

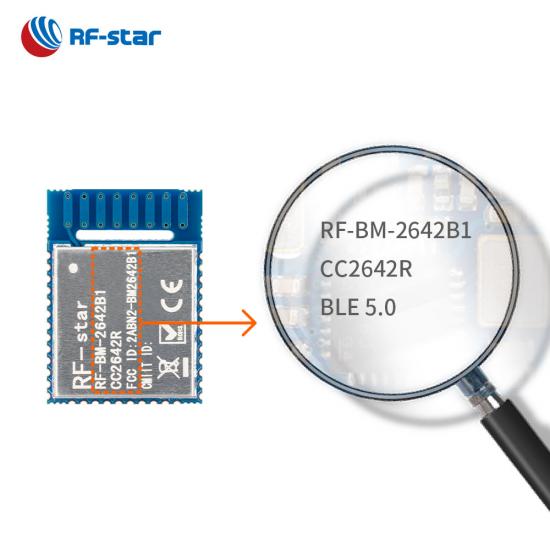

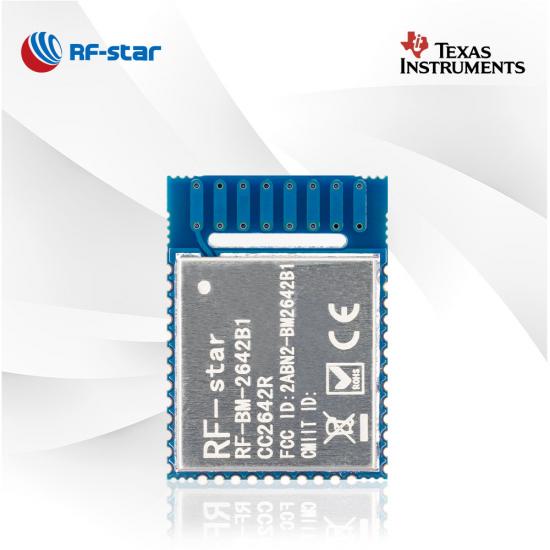

En Yeni TI CC2642R Bluetooth 5.1 Düşük Enerji Modülü RF-BM-2642B1

RF-BM-2642B1, IoT ürünlerinin yüksek performans gereksinimleri için tasarlanmış bir Bluetooth 5.1 Düşük Enerji modülüdür. Yön bulma özelliği, modülün çok çeşitli uygulamaların ihtiyaçlarını karşılamasını sağlar. Tasarımınıza RF-BM-2642B1 CC2642R BLE modülü ile başlayın.

P/N:
RF-BM-2642B1
bilgisayar:
CC2642R
İşlemci:
48 MHz ARM® Cortex®-M4F
protokoller:
Bluetooth 5.1 low energy
Çalışma Frekansı:
2402 MHz ~ 2480 MHz

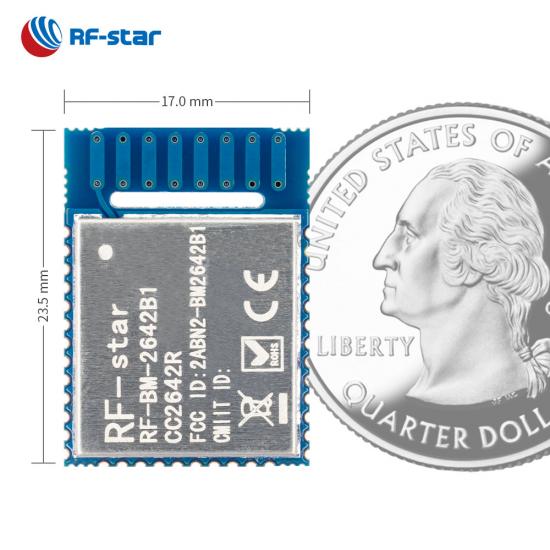

Paket (mm):
23.5 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
Özellikleri:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension, Direction finding, Bluetooth mesh

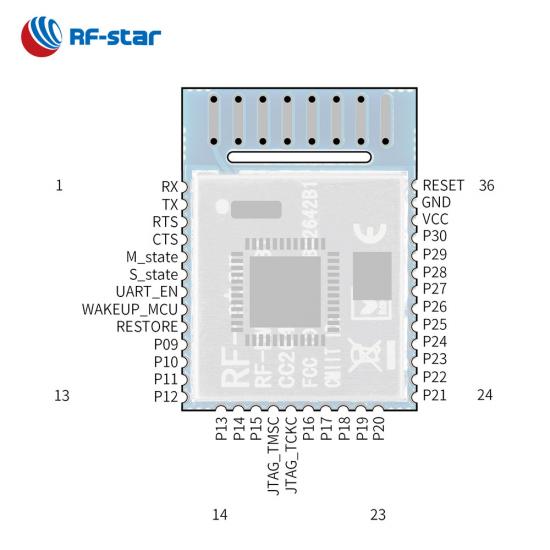

GPIO:
31
Maks. TX Gücü:
+5 dBm
İletim Aralığı:
150 m

Şimdi Sorgula

RF-BM-2642B1 BLE5.1 modülü, düşük güçlü kablosuz iletişim ve gelişmiş algılama uygulamaları için optimize edilmiştir . Güçlü TI CC2642R SoC'yi, 48 MHz kristali, 32.768 kHz kristali, 352 kB sistem içi programlanabilir flaşı, 256 kB ROM'u, bir LC filtresini ve yüksek performanslı PCB yerleşik antenini birleştirir . ARM® Cortex®-M4F çekirdek işlemci, CC2642R modülünün esnek güç modlarında son derece düşük bir akımda çalışmasını sağlar ve küçük boyut, sağlam bağlantı mesafesi ve sağlam güvenilirliğe sahiptir. Bluetooth Düşük Enerji modülü ayrıca 1M PHY ve 2M PHY veri hızı, BLE uzun menzilli, reklam uzatma paketlerine gömülü şeffaf bir iletim protokolüyle önceden programlanabilir. TI SimpleLink™ CC13x2 ve CC26x2 Yazılım Geliştirme Kiti (SDK) kullanılarak modül, Bluetooth Mesh ve gerçek zamanlı yerelleştirme (RTLS) uygulamaları için kullanılabilir .

CC2642R Bluetooth 5.1 Düşük Enerji Modülünün Özellikleri

- BLE 5.0 Şeffaf İletim (Köprü) Protokolü -

· Çeşitli roller: Master, Slave, Master-slave, Beacon

· Çoklu bağlantılar: Aynı anda Bir Master ve Yedi Slave

· Özel Hizmet UUID'si

· Kullanıcı doğrulama

· Otomatik yeniden bağlanma

CC2642R Bluetooth 5.1 Düşük Enerji Modülünün BLE 5.0 Şeffaf İletim Protokolü

- Ürün Teşhir -

Kablosuz SoC:

48 MHz ARM® Cortex®-M4F işlemci
İletim gücü: +5 dBm'ye kadar
BLE modunda hassasiyet: -97 dBm
Hafıza

-352 kB flaş
-256 kB ROM
-80 kB SRAM

Özellikler:

Bluetooth 4.2 düşük enerji
Bluetooth 5.0 düşük enerji
Bluetooth Ağı
Yön bulma

Anlık tüketim:

Uyku modunda 1,88 μA
200 ms yayın döngüsünde 101,94 μA
100 ms bağlantı döngüsünde 77,07 μA

Çalışma Aralığı:

Besleme gerilimi aralığı 1,8 V ~ 3,8 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

12 bitlik ADC
DAC
31 GPIO
SPI
I²C
I²S
RTC
UART (CTS/RTS)

RF-BM-2642B1 donanım veri sayfası V1.0_20230526

TI CC264x Serisi BLE Modülleri
Parça Numarası	RF-BM-2642QB1I	RF-BM-2642B1	RF-BM-2642B2	RF-BM-4055B1L	RF-BM-4077B1L	RF-BM-4077B1	RF-BM-4044B5	RF-BM-4044B4	RF-BM-4044B3	RF-BM-4044B2
Fotoğraf
entegre devre	CC2642R-Q1	CC2642R	CC2642R	CC2640R2LRHB	CC2640R2LRGZ	CC2640R2FRGZ	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM
Çekirdek	48 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3
Anten	IPEX	PCB'ler	PCB'ler	PCB'ler	PCB'ler	PCB'ler	Çip/Yarım Delik Arayüzü	Çip/Yarım Delik Arayüzü	IPEX	PCB'ler
Veri deposu	88 KB	88 KB	88 KB	28 KB	28 KB	28 KB	28 KB	28 KB	28 KB	28 KB
Flaş	352 KB	352 KB	352 KB	128 KB	128 KB	128 KB	128 KB	128 KB	128 KB	128 KB
Protokoller	BLE5.2	BLE5.2	BLE5.2	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3
Güç kaynağı	1,8 V ~ 3,63 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir
Sıklık	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Maks. Teksas Gücü	+5 dBm	+5 dBm	+5 dBm	+5 dBm	+5 dBm	+5 dBm	+2 dBm	+2 dBm	+2 dBm	+2 dBm
Hassasiyet Alma	-97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY
GPIO	31	31	31	13	31	31	10	10	10	10
Çalışma sıcaklığı	-40°C ~ +125°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C
İletim Aralığı	200 m @ 1M PHY 300m @ LE Kodlu PHY	110 m @ 1M PHY 160 m @ LE Kodlu PHY	140 m @ 1M PHY 255 m @ LE Kodlu PHY	60 m @ 1M PHY 90 m @ LE Kodlu PHY	70 m @ 1M PHY 100 m @ LE Kodlu PHY	80 m @ 1M PHY 110 m @ LE Kodlu PHY	Çip Anten 30 m @ 1M PHY 60 m @ LE Kodlu PHY	Çip Anten 20 m @ 1M PHY 50 m @ LE Kodlu PHY	Harici PCB anteni 110 m @ 1M PHY 150 m @ LE Kodlu PHY	60 m @ 1M PHY 90 m @ LE Kodlu PHY
Boyut (mm)	21,5x17,0x2,2	23,5x17,0x2,2	23,5x17,0x2,2	15,2x11,2x1,7	23,5x17,0x1,7	23,5x17,0x1,7	10,5x8,5x2,0	8,0x8,0x1,5	15,2x11,2x2,1	16,6x11,2x1,7
Paket	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik
OTA	√	√	√	√	√	√	√	√	√	√
Bluetooth Ağı	√	√	×	×	×	×	×	×	×	×
Uzun mesafe	√	√	√	√	√	√	√	√	√	√
2Mbps PHY	√	√	√	√	√	√	√	√	√	√
AoA/AoD	√	√	√	×	×	√	√	√	√	√
UART Protokolü	Aynı anda efendi-köle	Aynı anda efendi-köle	Aynı anda efendi-köle	Köle başı	Köle başı	Köle başı	Köle başı	Köle başı	Köle başı	Köle başı
Fonksiyonlar	AEC-Q100 Sınıfı	Yüksek parazit önleme performansı	Yüksek parazit önleme performansı	Yüksek Maliyetli	Yüksek Maliyetli	Daha kullanılabilir uygulamalar için 31 GPIO	Küçük boyut, Çift taraflı pedler	Ultra küçük boyut	Harici antenler için uygun	Yüksek stabilite
