RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

Kablosuz Seri UART RS02A1-B Çip BLE5.0 Modülü RSBRS02ABRI

RSBRS02ABRI uygun maliyetli ve yüksek performanslı uygulamaları amaçlamaktadır. 2 Mbps veri hızını destekleyen Bluetooth v5.0 düşük enerji modülüdür. 7816 T-0'ın özel çevre birimleri ve kızılötesi, uzaktan kumanda ve kontak IC kartında uygulanan modülü etkinleştirir. Ürün geliştirmeye RSBRS02ABRI BLE5.0 seri UART modülü ile başlayın.

P/N:
RSBRS02ABRI
bilgisayar:
RS02A1-B
İşlemci:
ARM Cortex-M0+ @ 48 MHz
protokoller:
Bluetooth 5.0 low energy
Çalışma Frekansı:
2402 MHz ~ 2480 MHz

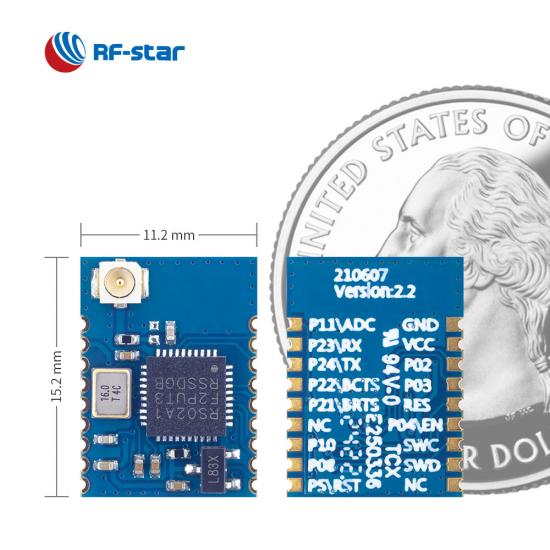

Paket (mm):
15.2 × 11.2 × 2.3, half-hole, 1.27 pitch, 18-pin
Özellikleri:
7816 T-0, infra-red, 2 Mbps data rate
GPIO:
11
Maks. TX Gücü:
+5 dBm
İletim Aralığı:
120 m

Şimdi Sorgula

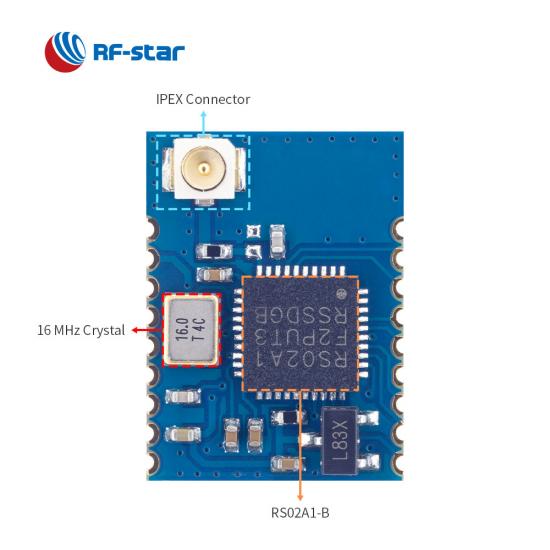

RSBRS02ABRI , RF yıldızı SoC RS02A1-B'yi temel alan tek modlu bir Bluetooth düşük enerji modülüdür . Bu modül, kompakt boyut, iyi gürültü azaltma, daha iyi hassasiyet, sağlam iletim mesafesi, yüksek güvenilirlik ve daha düşük maliyet özelliklerine sahiptir. Daha fazla anten seçeneği için 16 MHz kristal, RF eşleştirme filtresi, güç filtresi ve IPEX konnektörünü entegre eder. BLE5.0 şeffaf iletim protokolü ile önceden programlanabilir , bu da bu seri UART modülünün tıbbi cihazlar, oyun kumandası, akıllı aydınlatma cihazları gibi daha fazla uygulamaya ulaşmasını sağlar.

RS02A1-B Çip BLE5.0 Modülü RSBRS02ABRI

- Şeffaf İletim (Köprü) ve Doğrudan Tahrikli Protokol -

· kul _

· Maks . şeffaf iletim hızı: 45,6 kB/s'ye kadar

· Veri hızı: 1 Mbps, 2 Mbps

· Özellikler: O TA

· Özel Hizmet UUID'si

· Eşleştirme _

RSBRS02ABRI Şeffaf İletimi (Köprü) ve Doğrudan Tahrikli Protokolü Destekler

- Ürün Teşhir -

Kablosuz SoC:

ARM® Cortex®-M0+ işlemci, 48 MHz
TX gücü: -20 dBm ila +5 dBm
Hassasiyet: -94 dBm @ 1 Mb/sn
Hafıza

-256 kB flaş
-32 kB SRAM

Veri hızı: 1 Mb/sn, 2 Mb/sn

Desteklenen Protokoller:

Bluetooth 5.0 düşük enerji
Bluetooth 4.2 düşük enerji

Anlık tüketim:

Uyku modunda 5,49 μA
200 ms yayın döngüsünde 132,08 μA (EN dahili çekmeyi devre dışı bırakın)
100 ms bağlantı döngüsünde 81,07 μA (EN dahili çekmeyi devre dışı bırakın)

Çalışma Aralığı:

Besleme gerilimi aralığı 2,3 V ~ 3,6 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

11 GPIO.
CTS/RTS'li 2 UART
Master/slave yapılandırılabilir SPI
Ana/bağımlı yapılandırılabilir I2C
7816 T-0 ana arayüz
Klavye arayüzü
Kızılötesi jeneratör
PWM
9 bitlik ADC
DMA

Sertifikalar:

RoHS

RSBRS02ABR_RSBRS02ABRI Donanım Veri Sayfası V1.1_20230724

Yerli IC Tabanlı Seri BLE Modülleri
Parça Numarası	RSBRS02ABR-01	RSBRS02ABRI	RSB RS02ABR	RSBRS02AI	R SBRS02AA
Fotoğraf
entegre devre	RS02A1-B	RS02A1-B	RS02A1-B	RS02A1-A	RS02A1-A
Çekirdek	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+
Anten	PCB'ler	IPEX	PCB'ler	IPEX	PCB'ler
Veri deposu	36 KB + 4 KB	36 KB + 4 KB	36 KB + 4 KB	32 KB	32 KB
Flaş	256 KB	256 KB	256 KB	256 KB	256 KB
Protokoller	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY
Güç kaynağı	2,3 V ~ 3,6 V, 3,3 V önerilir	2,3 V ~ 3,6 V, 3,3 V önerilir	2,3 V ~ 3,6 V, 3,3 V önerilir	1,8 V ~ 3,6 V, 3,3 V önerilir	1,8 V ~ 3,6 V, 3,3 V önerilir
Sıklık	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Maks. Teksas Gücü	+5 dBm	+5 dBm	+5 dBm	+7 dBm	+7 dBm
Hassasiyet Alma	-94 dBm @1 Mbit/s BLE	-94 dBm @1 Mbit/s BLE	-94 dBm @1 Mbit/s BLE	-95 dBm @1 Mbit/s BLE	-95 dBm @1 Mbit/s BLE
GPIO	11	11	11	13	13
Çalışma sıcaklığı	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C
İletim Aralığı	110 m	140 m (harici PCB anteni)	110 m	160 m (harici PCB anteni)	120 m
Boyut (mm)	15,2x11,2x2,0	15,2x11,2x2,3	15,2x11,2x1,8	15,2x11,2x2,1	15,2x11,2x1,7
Paket	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik
OTA	√	√	√	√	√
ağ	×	×	×	×	×
Uzun mesafe	×	×	×	×	×
2Mbps PHY	√	√	√	√	√
AoA/AoD	×	×	×	×	×
UART Protokolü	Köle	Köle	Köle	Aynı anda efendi-köle	Aynı anda efendi-köle
Fonksiyonlar	Küçük boyut, Yüksek şeffaf iletim hızı	Harici anten için uygun, OTA desteği, Kompakt boyut	Küçük boyut, Yüksek şeffaf iletim hızı	Harici anten için uygun, OTA desteği, Kompakt boyut	Doğrudan tahrikli modu destekleyin, Kullanımı kolay
