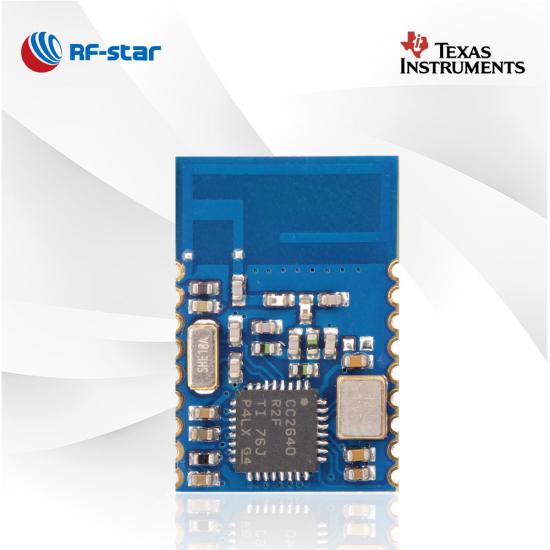

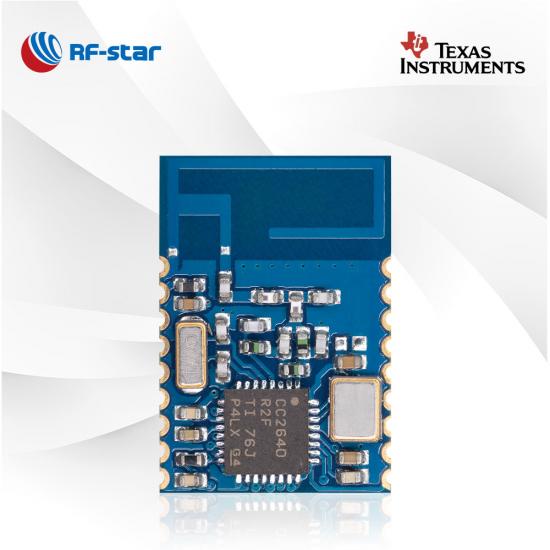

Sertifikalı BLE5.0 TI CC2640R2F Modülü RF-BM-4044B2

RF-BM-4044B2, IoT ürünlerinin yüksek performans gereksinimlerini hedefleyen bir Bluetooth LE5.0 modülüdür. Kompakt boyutlu modül, geniş bir uygulama yelpazesinin ihtiyaçlarını karşılayacaktır. Tasarım seçeneğiniz olarak RF-BM-4044B2 CC2640R2F BLE modülünü seçin.

P/N:
RF-BM-4044B2
bilgisayar:
CC2640R2FRSM
İşlemci:
ARM® Cortex®-M3
protokoller:
Bluetooth 5.0 low energy
Çalışma Frekansı:
2402 MHz ~ 2480 MHz
Paket (mm):

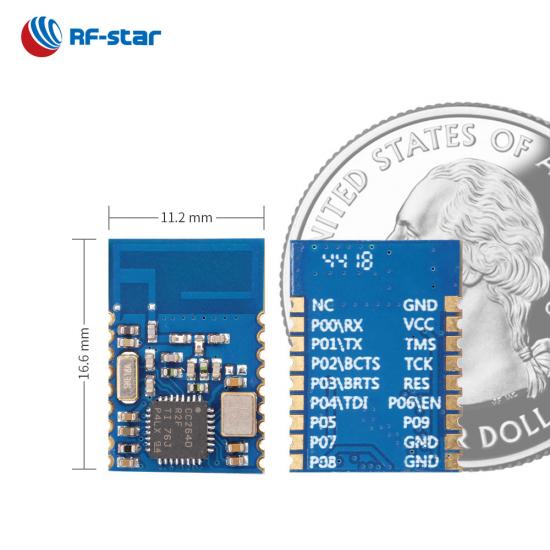

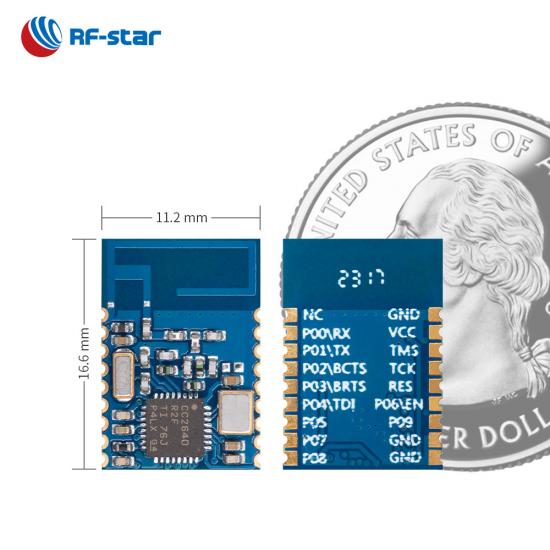

15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin
Özellikleri:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension
GPIO:
10
Maks. TX Gücü:
+2 dBm
İletim Aralığı:
80 m

Şimdi Sorgula

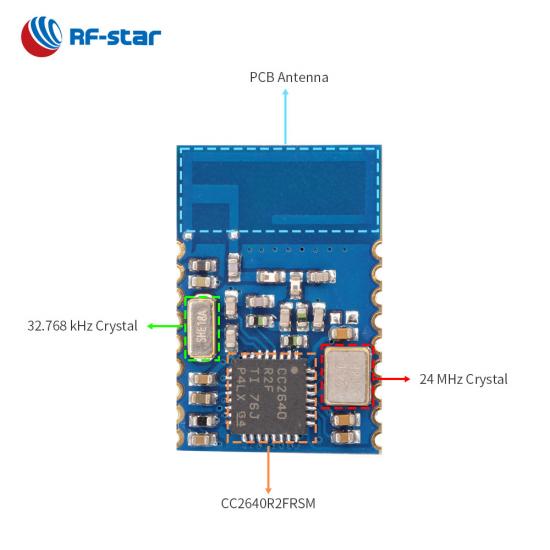

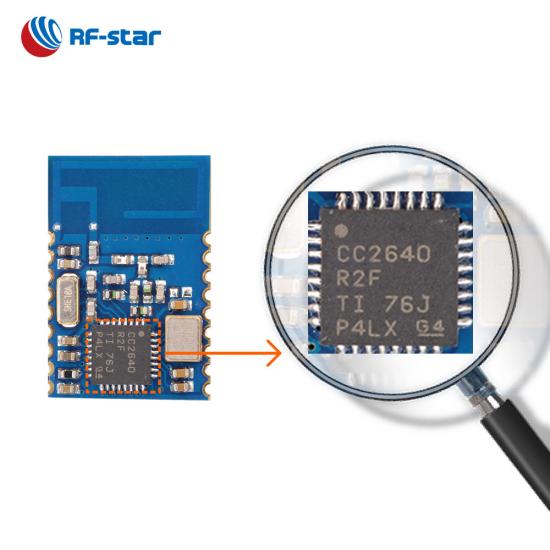

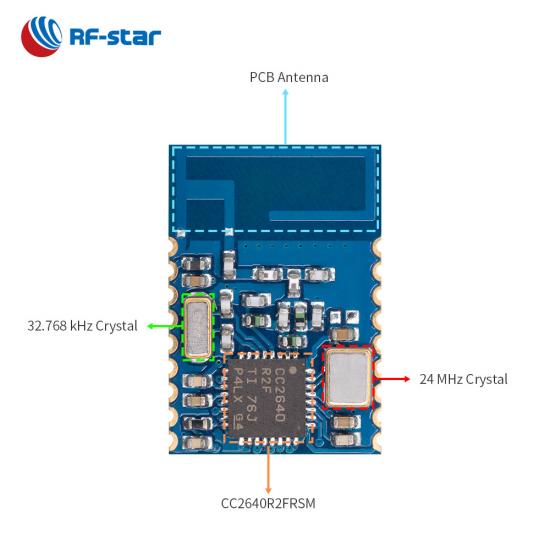

RF-BM-4044B2 BLE5.0 modülü, CC2640R2FRSM Çip Üzerinde Sistem temel alınarak tasarlanmıştır . Modül, 48 MHz 32 bit ARM Cortex-M3 çekirdeği, 24 MHz kristal, 32.768 kHz kristal, LC filtresi ve yüksek performanslı PCB yerleşik anteni içerir. CC2640R2 modülü, ADC, SPI, I²C, I²S gibi zengin çevre birimlerine ve modülü uyku modunda harici sensörleri bağlamak veya analog ve dijital verileri bağımsız olarak almak için uygun hale getiren benzersiz bir ultra düşük güçlü sensör denetleyicisine sahiptir. Kompakt boyut özelliği ve şeffaf iletim protokolü ile önceden programlanmış olması, modülün ana MCU ile uygulamalarda daha kolay uygulanmasını sağlar.

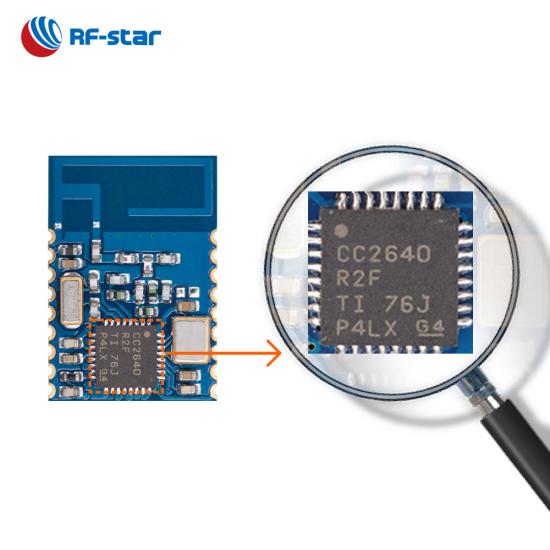

CC2640R2F yonga setini temel alan Bluetooth 5.0 modülü

- BLE 5.0 Şeffaf İletim (Köprü) Protokolü -

· Tek köle rolü, Tek efendi rolü

· Özel Hizmet UUID'si

· Bağlantı Şifresi

· Veri hızı : 1 Mbps, 2 Mbps

· Reklam uzantı paketleri

RF-BM-4044B2, BLE 5.0 Şeffaf İletimi destekler

- BLE 4.2 Şeffaf İletim (Köprü) Protokolü -

· Çeşitli roller: köle, efendi, efendi-köle

· Ayarlanabilir parametreler: baud hızı, bağlantı aralığı, yayın aralığı, TX gücü…

· Bağlantı Şifresi

RF-BM-4044B2, BLE 4.2 Şeffaf İletimi destekler

Alakalı kaynaklar:

Otomotiv Sınıfı Çip CC2640R2F-Q1 ile Bluetooth 5.0 Modülü

TI CC2640R2L ve CC2640R2F Arasındaki Farklar

RFSTAR CC2640R2F Kablosuz Modüller Ali Cloud Link IoT Platformunu Destekler

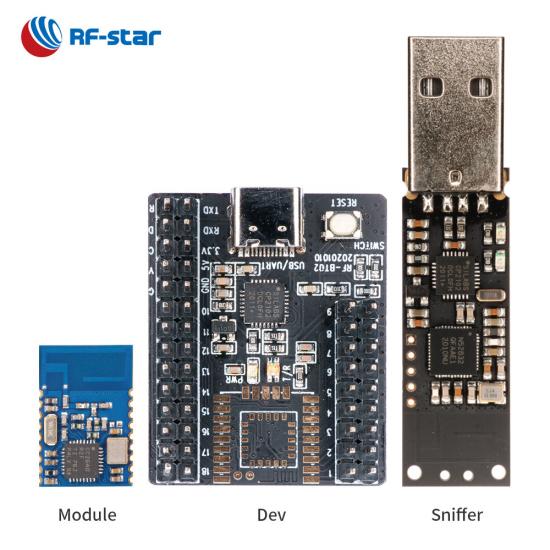

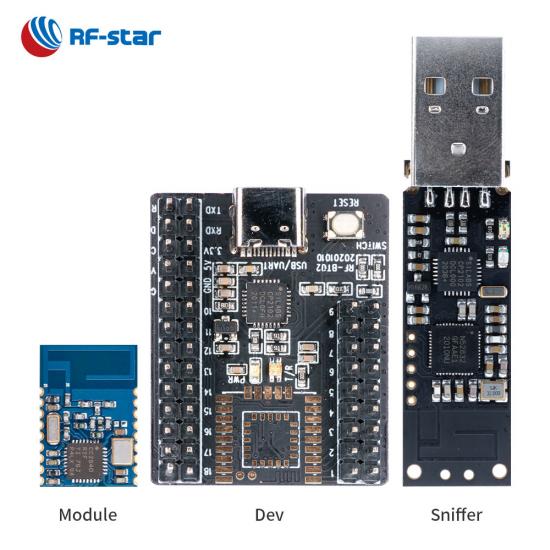

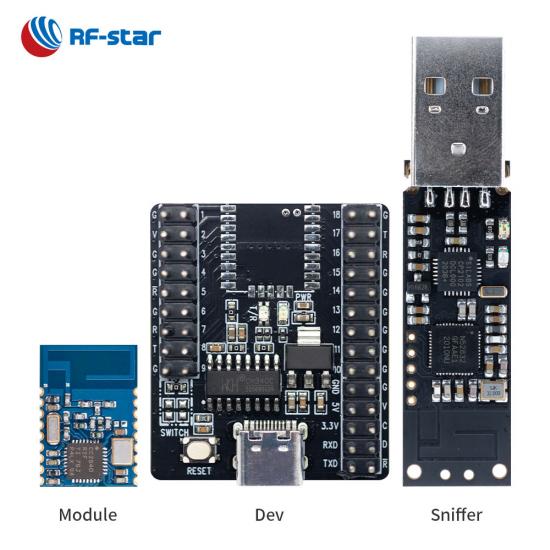

TI Serisi Modül için Test Kartı Pinboard'u (CC2540 CC2541 CC2640)

Kablosuz SoC:

ARM® Cortex®-M3 işlemci
TX gücü: -21 dBm ila +2 dBm
BLE modunda hassasiyet: -97 dBm
Hafıza

-128 kB flaş
-28kB SRAM

Desteklenen Protokoller:

Bluetooth 4.2 düşük enerji
Bluetooth 5.0 düşük enerji

Anlık tüketim:

Uyku modunda 2,02 μA
200 ms yayın döngüsünde 108,76 μA (dahili EN çekmeyi devre dışı bırakın)
30 ms bağlantı döngüsünde 497,41 μA (dahili EN çekmeyi devre dışı bırakın)

Çalışma Aralığı:

Besleme gerilimi aralığı 1,8 V ~ 3,8 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

12 bitlik ADC
10 GPIO
SPI
I²C
I²S
RTC
UART (CTS/RTS)
AES-128

Sertifikalar:

FCC
SRRC
RoHS

RF-BM-4044B2_4044B3 Donanım Veri Sayfası V1.1_20230526

TI CC264x Serisi BLE Modülleri
Parça Numarası	RF-BM-2642B1	RF-BM-4077B2	RF-BM-4055B1L	RF-BM-4077B1L	RF-BM-4077B1	RF-BM-4044B5	RF-BM-4044B4	RF-BM-4044B3	RF-BM-4044B2
Fotoğraf
entegre devre	CC2642R	CC2640R2F-Q1	CC2640R2LRHB	CC2640R2LRGZ	CC2640R2FRGZ	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM
Çekirdek	48 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3
Anten	PCB'ler	PCB'ler	PCB'ler	PCB'ler	PCB'ler	Çip/Yarım Delik Arayüzü	Çip/Yarım Delik Arayüzü	IPEX	PCB'ler
Veri deposu	88 KB	28 KB	28 KB	28 KB	28 KB	28 KB	28 KB	28 KB	28 KB
Flaş	352 KB	128 KB	128 KB	128 KB	128 KB	128 KB	128 KB	128 KB	128 KB
Protokoller	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3
Güç kaynağı	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir
Sıklık	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Maks. Teksas Gücü	+5 dBm	+5 dBm	+5 dBm	+5 dBm	+5 dBm	+2 dBm	+2 dBm	+2 dBm	+2 dBm
Hassasiyet Alma	-97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE Kodlu PHY
GPIO	31	31	13	31	31	10	10	10	10
Çalışma sıcaklığı	-40°C ~ +85°C	-40°C ~ +105°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C
İletim Aralığı	110 m @ 1M PHY 160 m @ LE Kodlu PHY	100 m @ 1M PHY 150 m @ LE Kodlu PHY	60 m @ 1M PHY 90 m @ LE Kodlu PHY	70 m @ 1M PHY 100 m @ LE Kodlu PHY	80 m @ 1M PHY 110 m @ LE Kodlu PHY	Çip Anten 30 m @ 1M PHY 60 m @ LE Kodlu PHY	Çip Anten 20 m @ 1M PHY 50 m @ LE Kodlu PHY	Harici PCB anteni 110 m @ 1M PHY 150 m @ LE Kodlu PHY	60 m @ 1M PHY 90 m @ LE Kodlu PHY
Boyut (mm)	23,5x17,0x2,2	23,5x17,0x2,2	15,2x11,2x1,7	23,5x17,0x1,7	23,5x17,0x1,7	10,5x8,5x2,0	8,0x8,0x1,5	15,2x11,2x2,1	16,6x11,2x1,7
Paket	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik
OTA	√	√	√	√	√	√	√	√	√
Bluetooth Ağı	√	×	×	×	×	×	×	×	×
Uzun mesafe	√	√	√	√	√	√	√	√	√
2Mbps PHY	√	√	√	√	√	√	√	√	√
AoA/AoD	√	√	×	×	√	√	√	√	√
UART Protokolü	Aynı anda efendi-köle	Köle başı	Köle başı	Köle başı	Köle başı	Köle başı	Köle başı	Köle başı	Köle başı
Fonksiyonlar	Yüksek parazit önleme performansı	AEC-Q100 Sınıfı, Yüksek parazit önleme performansı	Yüksek Maliyetli	Yüksek Maliyetli	Daha kullanılabilir uygulamalar için 31 GPIO	Küçük boyut, Çift taraflı pedler	Ultra küçük boyut	Harici antenler için uygun	Yüksek stabilite
