RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

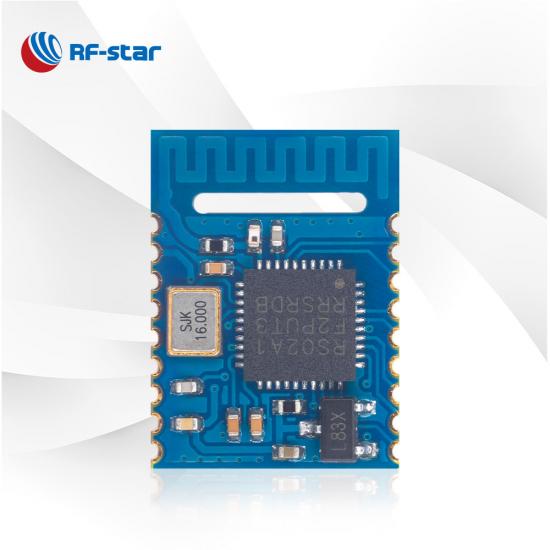

RSBRS02ABR BLE5.0 Bağımlı Modül

Bluetooth LE 5.0 modülü olan RSBRS02ABR, uygun maliyetli uygulamalar için tasarlanmıştır. 7816 T-0 ve kızılötesi çevre birimleri, akıllı ev uzaktan kumandasında uygulanan seri port modülünü etkinleştirir. Ürün geliştirmenize RSBRS02ABR BLE5.0 modülüyle başlayın.

P/N:
RSBRS02ABR
bilgisayar:
RS02A1-B
İşlemci:
ARM Cortex-M0+ @ 48 MHz
protokoller:
Bluetooth 5.0 low energy
Çalışma Frekansı:
2402 MHz ~ 2480 MHz
Paket (mm):

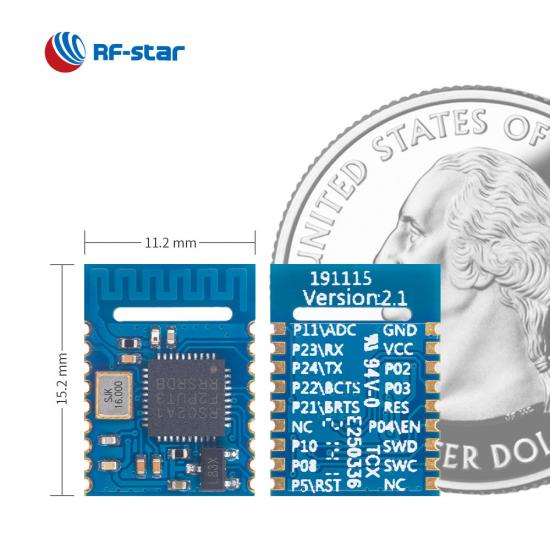

15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 18-pin
Özellikleri:
7816 T-0, infra-red, 2 Mbps data rate
GPIO:
11
Maks. TX Gücü:
+5 dBm
İletim Aralığı:
120 m

Şimdi Sorgula

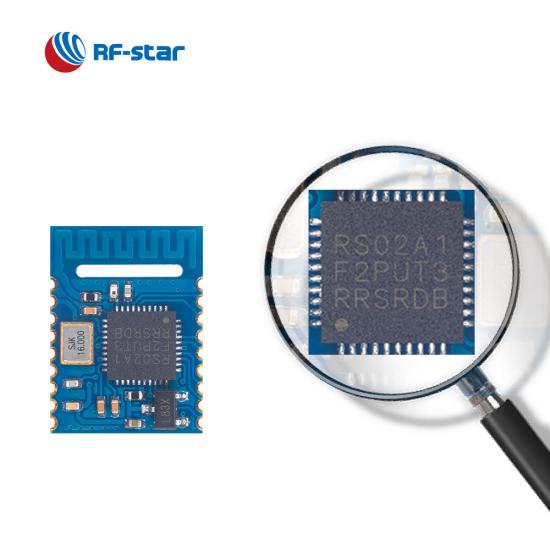

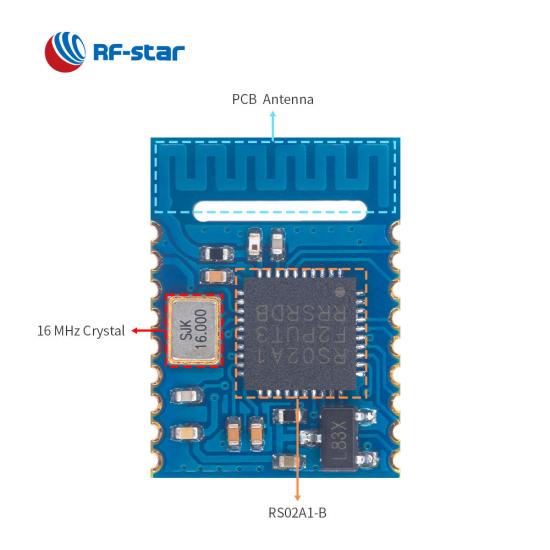

RF yıldızı SoC RS02A1-B'yi temel alan RSBRS02ABR , tek modlu bir Bluetooth LE 5.0 modülüdür . Bu modülün pek çok avantajı vardır: kompakt boyut, iyi gürültü azaltma performansı, daha iyi hassasiyet ve sağlam iletim mesafesi. Bu modülün zengin bir uygulama yelpazesine ulaşmasını sağlayan 2 Mbps veri hızına sahip BLE5.0 şeffaf iletim protokolü ile önceden programlanmıştır . Ayrıca bazı otomatik bağlantı kullanımına olanak tanıyan HID işlevini de destekler.

BLE5.0 Yardımcı Modül Beacon iBeacon RSBRS02ABR

- Şeffaf İletim (Köprü) ve Doğrudan Tahrikli Protokol -

· kul _

· Maks . şeffaf iletim hızı: 45,6 kB/s'ye kadar

· Veri hızı: 1 Mbps, 2 Mbps

· Özellikler: O TA

· Özel Hizmet UUID'si

· Eşleştirme _

Şeffaf İletim (Köprü) ve Doğrudan Tahrikli Protokol

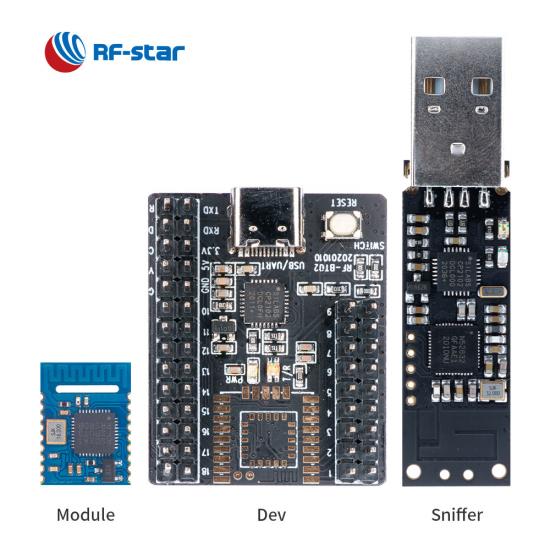

- Ürün Teşhir -

Kablosuz SoC:

ARM® Cortex®-M0+ işlemci, 48 MHz
TX gücü: -20 dBm ila +5 dBm
Hassasiyet: -94 dBm @ 1 Mb/sn
Hafıza

-256 kB flaş
-32 kB SRAM

Veri hızı: 1 Mb/sn, 2 Mb/sn

Desteklenen Protokoller:

Bluetooth 5.0 düşük enerji
Bluetooth 4.2 düşük enerji

Anlık tüketim:

Uyku modunda 5,49 μA
200 ms yayın döngüsünde 132,08 μA (EN dahili çekmeyi devre dışı bırakın)
100 ms bağlantı döngüsünde 81,07 μA (EN dahili çekmeyi devre dışı bırakın)

Çalışma Aralığı:

Besleme gerilimi aralığı 2,3 V ~ 3,6 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

11 GPIO.
CTS/RTS'li 2 UART
Master/slave yapılandırılabilir SPI
Ana/bağımlı yapılandırılabilir I2C
7816 T-0 ana arayüz
Klavye arayüzü
Kızılötesi jeneratör
PWM
9 bitlik ADC
DMA

Sertifikalar

FCC
SRRC
RoHS

RSBRS02ABR_RSBRS02ABRI Donanım Veri Sayfası V1.1_20230724

Yerli IC Tabanlı Seri BLE Modülleri
Parça Numarası	RSBRS02ABR-01	RSBRS02ABRI	RSB RS02ABR	RSBRS02AI	R SBRS02AA
Fotoğraf
entegre devre	RS02A1-B	RS02A1-B	RS02A1-B	RS02A1-A	RS02A1-A
Çekirdek	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+
Anten	PCB'ler	IPEX	PCB'ler	IPEX	PCB'ler
Veri deposu	36 KB + 4 KB	36 KB + 4 KB	36 KB + 4 KB	32 KB	32 KB
Flaş	256 KB	256 KB	256 KB	256 KB	256 KB
Protokoller	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY	BLE5.0, BLE 2M PHY
Güç kaynağı	2,3 V ~ 3,6 V, 3,3 V önerilir	2,3 V ~ 3,6 V, 3,3 V önerilir	2,3 V ~ 3,6 V, 3,3 V önerilir	1,8 V ~ 3,6 V, 3,3 V önerilir	1,8 V ~ 3,6 V, 3,3 V önerilir
Sıklık	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Maks. Teksas Gücü	+5 dBm	+5 dBm	+5 dBm	+7 dBm	+7 dBm
Hassasiyet Alma	-94 dBm @1 Mbit/s BLE	-94 dBm @1 Mbit/s BLE	-94 dBm @1 Mbit/s BLE	-95 dBm @1 Mbit/s BLE	-95 dBm @1 Mbit/s BLE
GPIO	11	11	11	13	13
Çalışma sıcaklığı	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C
İletim Aralığı	110 m	140 m (harici PCB anteni)	110 m	160 m (harici PCB anteni)	120 m
Boyut (mm)	15,2x11,2x2,0	15,2x11,2x2,3	15,2x11,2x1,8	15,2x11,2x2,1	15,2x11,2x1,7
Paket	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik
OTA	√	√	√	√	√
ağ	×	×	×	×	×
Uzun mesafe	×	×	×	×	×
2Mbps PHY	√	√	√	√	√
AoA/AoD	×	×	×	×	×
UART Protokolü	Köle	Köle	Köle	Aynı anda efendi-köle	Aynı anda efendi-köle
Fonksiyonlar	Küçük boyut, Yüksek şeffaf iletim hızı	Harici anten için uygun, OTA desteği, Kompakt boyut	Küçük boyut, Yüksek şeffaf iletim hızı	Harici anten için uygun, OTA desteği, Kompakt boyut	Doğrudan tahrikli modu destekleyin, Kullanımı kolay
