RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

Ultra Düşük Güç BLE5.1 CC2652R Modülü RF-BM-2652B1

RF-BM-2652B1, IoT ürünlerinin yüksek performans gereksinimleri için tasarlanmış çok protokollü bir modüldür. BLE 5.1, ZigBee, Thread IEEE 802.15.4, IPv6 özellikli akıllı nesneleri (6LoWPAN) entegre eder ve tescillidir. CC2652R modülü, düşük güçlü kablosuz iletişim ve gelişmiş algılama uygulamaları için optimize edilmiş seri Bluetooth modüllerinden biridir.

P/N:
RF-BM-2652B1
bilgisayar:
CC2652R
İşlemci:
48 MHz ARM® Cortex®-M4F
protokoller:
Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary
Çalışma Frekansı:
2402 MHz ~ 2480 MHz
Paket (mm):

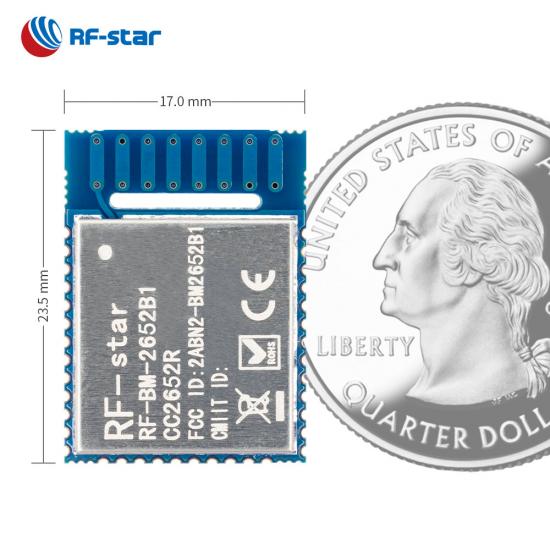

23.5 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
Özellikleri:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor
GPIO:
31
Maks. TX Gücü:
+5 dBm
İletim Aralığı:
150 m (@BLE), 300 m (@ZigBee)

Şimdi Sorgula

RF-BM-2652B1 çoklu protokol modülü, 48 MHz ARM® Cortex®-M4F'nin güçlü işlemcisine dayanmaktadır. CC2652R modülünde 48 MHz kristal, 32.768 kHz kristal, 352 kB Flash, 256 kB ROM, LC filtresi ve yüksek performanslı PCB yerleşik anten bulunur. Ana IC CC2652R, modülün daha uzun pil ömrüne ve gelişmiş algılama performansı gereksinimlerine sahip uygulamalarda çalışmasını sağlar. SimpleLink MCU platformunu kullanarak protokolünüzü geliştirebilirsiniz. Düşük güçlü kablosuz modül, aynı anda çalışan farklı protokolleri elde edebilen Dinamik Çoklu Protokol Yöneticisi (DMM) sürücüsü aracılığıyla eşzamanlı çoklu protokolü destekler. Güçlü işlevi, ağ geçidinde bunu harika bir iş haline getirebilir.

CC2652R Çoklu Protokol Modülü RF-BM-2652B1

Güçlü İşlemci

TI CC2652R yongasını temel alan RF-BM-2652B1 modülü, güçlü bir 48 MHz ARM® Cortex®-M4F mikro denetleyiciye sahip esnek, ultra düşük güçlü bir RF alıcı-verici için tasarlanmıştır.

Dinamik Çoklu Protokol Yöneticisi

Bluetooth 5.3 Low Energy ve IEEE 802.15.4 PHY ve MAC ile uyumlu, DMM sürücüsü aracılığıyla eşzamanlı çoklu protokole sahip, çok protokollü bir 2,4 GHz RF modülüdür.

Yüksek güvenlik

CC2652R modülü, yüksek güvenlik elde etmek için AES 128 bit ve 256 bit Kripto hızlandırıcıyı, ECC ve RSA genel anahtar donanım hızlandırıcısını, SHA2 hızlandırıcıyı (SHA-512'ye kadar tam paket) ve Gerçek rastgele sayı üretecini (TRNG) entegre eder.

Geniş Çevre Birimleri

RF-BM-2652B1 çoklu protokol modülü, damga yarım delikli pakette 31 GPIO sunar ve UART, SPI, I2C, I2S, ADC, DAC vb. gibi zengin çevre birimlerini destekler.

Alakalı kaynaklar:

CC2642R ve CC2652R Modülleri Arasındaki Fark

CC2652R Modüllerinin Özellikleri

Kablosuz SoC:

48 MHz ARM® Cortex®-M4F işlemci
İletim gücü: +5 dBm'ye kadar
Duyarlılık:

-100 dBm @ 802.15.4 (2,4 GHz)
-105 dBm @ Bluetooth 5.0 (LE Kodlu PHY) (125 kbps)

Hafıza:

352 kB flaş
256 kB ROM
80kB SRAM

Veri hızı:

LE 1M FİZ
LE 2M PHY

LE Kodlu PHY (uzun menzilli)

Özellikler:

Bluetooth 5.1 Düşük Enerji
İplik
Zigbee 3.0
IEEE 802.15.4
IPv6 özellikli akıllı nesneler (6LoWPAN)
Tescilli
Bluetooth Ağı
Yön bulma

Çalışma Aralığı:

Besleme gerilimi aralığı 1,8 V ~ 3,8 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

ADC
DAC
UART
SPI
I²C
I²S

RF-BM-2652B1 Donanım Veri Sayfası V1.0_20230525

TI SimpleLink CC265xR Serisi Çoklu Protokol Modülleri
Parça Numarası	RF-BM-2652RB2	RF-BM-2652B2	RF-BM-2652B1	RF-BM-2651B1
Fotoğraf
entegre devre	CC2652RB	CC2652R7	CC2652R	CC2651R3
Çekirdek	48 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M4F
Anten	Yonga	PCB'ler	PCB'ler	PCB'ler
Veri deposu	88 KB	152 KB	88 KB	40 KB
Flaş	352 KB	704 KB	352 KB	352 KB
Protokoller	Konu, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, özel sistemler, SimpleLink™ TI 15.4 yığını (2,4 GHz)	Konu, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, özel sistemler, SimpleLink™ TI 15.4 yığını (2,4 GHz)	Konu, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, özel sistemler, SimpleLink™ TI 15.4 yığını (2,4 GHz)	ZigBee, BLE5.3, SimpleLink™ TI 15,4 yığını (2,4 GHz), tescilli sistemler
Güç kaynağı	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir
Sıklık	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Maks. Teksas Gücü	+5 dBm	+5 dBm	+5 dBm	+5 dBm
Hassasiyet Alma	-100 dBm @ 802.15.4 (2,4 GHz) -102 dBm @ 125 kbps BLE Kodlu PHY	-99 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps BLE Kodlu PHY	-100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps BLE Kodlu PHY	-100 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps BLE Kodlu PHY
GPIO	34	31	31	23
Çalışma sıcaklığı	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C
İletim Aralığı	50 m @ 1M PHY 70 m @LE Kodlu 200 m @ 802.15.4	110 m @ 1M PHY 165 m @LE Kodlu PHY 400 m @ 802.15.4	110 m @ 1M PHY 160 m @LE Kodlu PHY 400 m @ 802.15.4	110 m @ 1M PHY 160 m @LE Kodlu PHY 400 m @ 802.15.4
Boyut (mm)	16,0x16,0x2,0	23,5x17,0x2,2	23,5x17,0x2,2	22,5x15,55x2,3
Paket	0,6 mm ve 1,20 mm aralıklı BGA	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik
OTA	√	√	√	√
Bluetooth Ağı	√	√	√	√
Uzun mesafe	√	√	√	√
2Mbps PHY	√	√	√	√
AoA/AoD	√	√	√	√
UART Protokolü	Yok	Yok	Yok	Yok
Başvuru	Ev alanı ağı	Endüstriyel taşımacılık, sağlık hizmetleri	Tüketici elektroniği, akıllı sensörler	Erişim kontrolü, IP ağ kamerası
