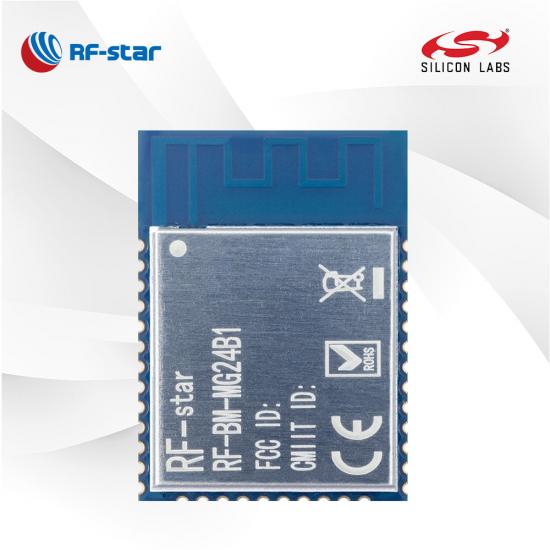

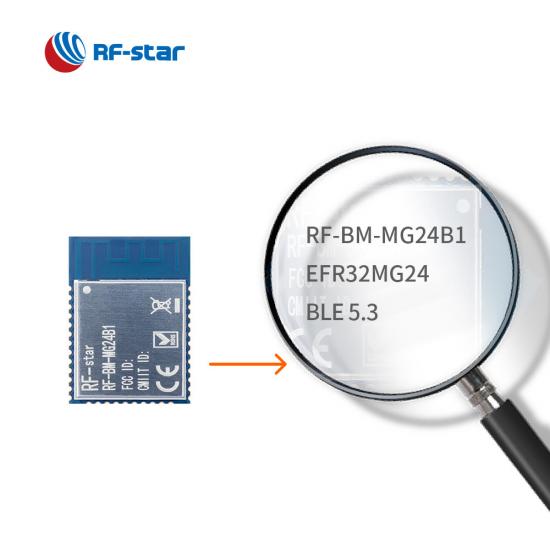

RF-BM-MG24B1 BLE5.3 Matter ZigBee Konu EFR32MG24 Modülü

RF-BM-MG24B1, EFR32MG24 tabanlı bir kablosuz bağlantı modülüdür. Bol flaş, modülün Matter uygulamalarına iyi uyum sağlamasına olanak tanır. Ayrıca OpenThread, ZigBee ve Bluetooth Low Energy'yi de destekler. RF tasarım çalışmanızı basitleştirmek için RF-BM-MG24B1'i kullanın.

  • P/N:

    RF-BM-MG24B1
  • bilgisayar:

    EFR32MG24A410F1536IM48-B
  • İşlemci:

    32-bit 76.8 MHz ARM® Cortex®-M33
  • protokoller:

    Matter, OpenThread and ZigBee, Bluetooth 5.3 low energy, Bluetooth Mesh, 2.4 GHz proprietary, Multiprotocol
  • Çalışma Frekansı:

    2402 MHz ~ 2480 MHz

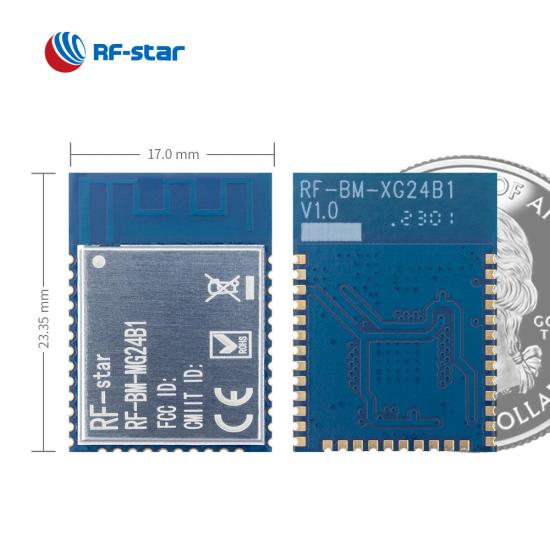

  • Paket (mm):

    23.35 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin
  • Özellikleri:

    Bluetooth Mesh network, Matter, High Security
  • GPIO:

    30
  • Maks. TX Gücü:

    10 dBm
  • İletim Aralığı:

    240 m

RF-BM-MG24B1, Silicon Labs EFR32MG24 SoC üzerinde tasarlanmış bir IoT çoklu protokollü kablosuz modüldür . Akıllı ev, aydınlatma ve bina otomasyonu, sensörler, ağ geçitleri ve tıbbi cihazlar pazarlarını hedefliyor. MG24 2.4GHz modülü iki kristal, bir eşleştirme devresi, bir Arm Cortex-M33 kodu, 1,5 MB Flash ve 256 KB RAM ve yüksek performanslı yerleşik PCB anteni ile entegre edilmiştir. Kompakt boyut, sağlam tasarım ve düşük güç tüketimi, onu hedef uygulamalarda popüler ve istikrarlı kılmaktadır.

EFR32MG24 Çoklu Protokol Modülü RF-BM-MG24B1

Güçlü İşlemci

32 bit 78 MHz ARM® Cortex®-M33 çekirdeği, esnek güç modlarında son derece düşük bir akımda çalışabilir.

Zengin Bellek

Bluetooth 5.3 modülü, 39 MHz kristal ve 32.768 kHz kristali, 1536 KB'ye kadar programlanabilir flaşı ve 256 KB RAM'i entegre ederek birçok karmaşık uygulamada bunu mümkün kılar.

Çoklu Protokol 2,4 GHz Modül

Silicon Labs çoklu protokollü EFR32MG24 Soc'u temel alan 2,4 GHz modül, Matter, OpenThread, Zigbee®, Bluetooth® 5.3 Low Energy, Bluetooth Mesh ve 2,4 GHz Tescilli ile uyumludur.


Geniş Çevre Birimleri

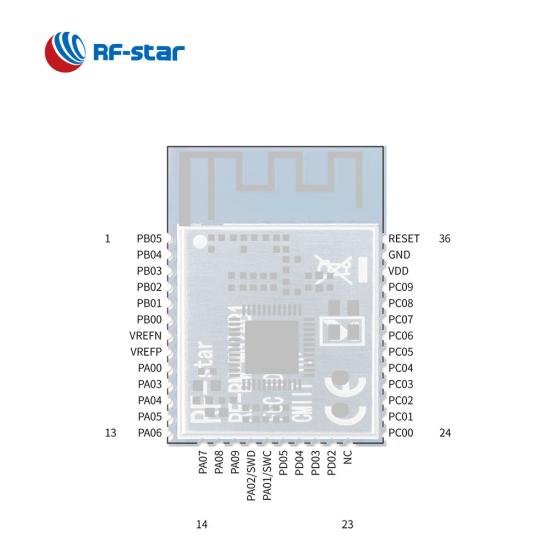

Damga yarım delikli pakette 30 GPIO tasarlanmıştır ve Analogdan Dijitale Dönüştürücü, DMA, UART, RTC, I2C, Watchdog, PWM vb. gibi zengin çevre birimleri herhangi bir GPIO'ya yönlendirilebilir.

Alakalı kaynaklar:

Silikon Laboratuvarları MG24 üzerinden Madde Odaklı Çoklu Protokol RF-BM-MG24B1/2

Kablosuz SoC:

  • 32 bit 76,8 MHz ARM®  Cortex® -M33
  • İletim gücü: +10 dBm
  • Duyarlılık:
    • -105,7 dBm hassasiyet @125 kbps GFSK
    • -97,6 dBm hassasiyet @1 Mbps GFSK
    • -94,8 dBm hassasiyet @2 Mbps GFSK
  • Hafıza
    • 1536 kB flaş
    • 256kB RAM
  • Veri hızı: 1 Mbps, 2 Mbps, 125kbps


Desteklenen Modülasyon Formatı

  • Tamamen yapılandırılabilir şekillendirmeye sahip 2(G)FSK
  • OQPSK DSSS'si
  • (G)MSK


Protokol Desteği

  • Konu
  • OpenThread
  • ZigBee
  • Bluetooth Düşük Enerji (Bluetooth 5.3)
  • Bluetooth ağı
  • Tescilli 2,4 GHz
  • Çoklu protokol

Anlık tüketim:

  • EM2 derin uyku modunda 1,3 μA
  • 4,4 mA RX akımı (1 Mbps GFSK)
  • 5mA TX akımı @0 dBm çıkış gücü
  • 19,1mA TX akımı @10 dBm çıkış gücü



Çalışma Aralığı:

  • Besleme voltajı aralığı 2,2 V ~ 3,8 V; 1.8V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C
  • Depolama sıcaklığı aralığı: -40 °C ~ +125 °C



Zengin Çevre Birimleri:

  • 30 GPIO
  • Analogtan dijitale dönüştürücü
  • Analog Karşılaştırıcı
  • Dijitalden Analoga Dönüştürücü
  • DMA
  • PRS
  • USART: UART/SPI/ISO7816/IrDA/I2S
  • EUSART: UART/SPI/DALI/IrDA
  • I2C
  • RTC
  • I2C
  • RTC
  • Bekçi köpeği
  • PWM
Silicon Labs EFR32MG24 Serisi Kablosuz Modüller
Parça Numarası RF-BM-MG24B1 RF-BM-MG24B2
Fotoğraf RF-BM-MG24B1 RF-BM-MG24B2
entegre devre EFR32MG24A410F1536IM48-B EFR32MG24A410F1536IM48-B
Çekirdek 76,8 MHz ARM® Cortex®-M33 76,8 MHz ARM® Cortex®-M33
Anten PCB'ler PCB'ler
Veri deposu 256 KB 256 KB
Flaş 1536 KB 1536 KB
Protokoller Matter, OpenThread, ZigBee, BLE5.3, Tescilli Matter, OpenThread, ZigBee, BLE5.3, Tescilli
Güç kaynağı 2,2 V ~ 3,8 V, 3,3 V önerilir 2,2 V ~ 3,8 V, 3,3 V önerilir
Sıklık 2,4 GHz 2,4 GHz
Maks. Teksas Gücü +10 dBm +19,5 dBm
Hassasiyet Alma -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK) -105,7 dBm (125 kbps GFSK) -97,6 dBm (1 Mbit/s GFSK) -94,8 dBm (2 Mbit/s GFSK)
GPIO 30 30
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 240 m @ 1M PHY 470 m @ LE KODU 800 m @ 802.15.4 370 m @ 1M PHY 610 m @ LE KODU 1000 m @ 802.15.4
Boyut (mm) 23,35x17,0x2,2 23,35x17,0x2,2
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
OTA
Bluetooth Ağı
Uzun mesafe
2Mbps PHY
AoA/AoD
UART Protokolü Yok Yok
Fonksiyonlar Destek Maddesi, Zengin kaynaklar Destek Maddesi, Zengin kaynaklar, Yüksek TX gücü
