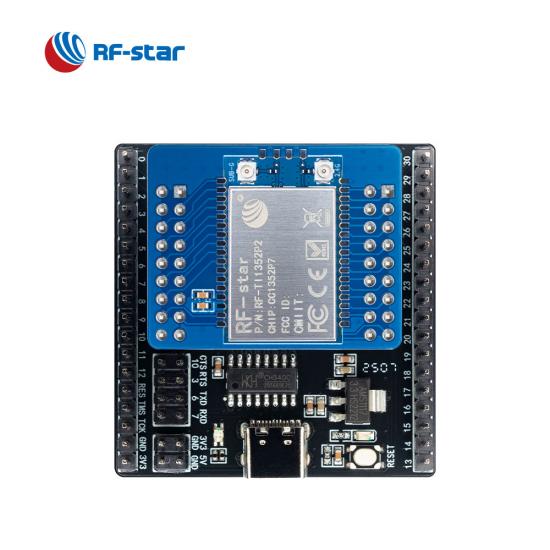

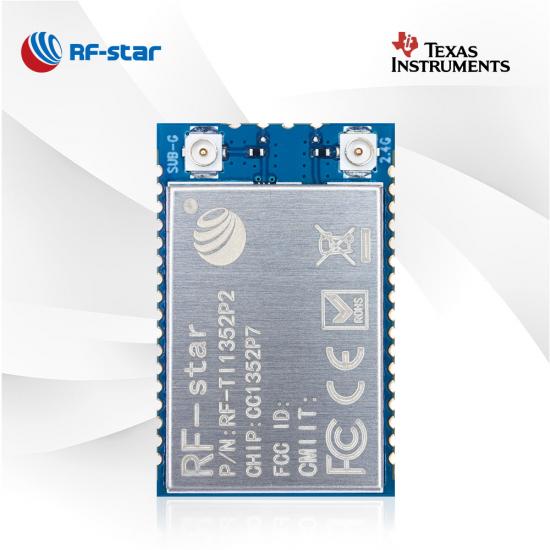

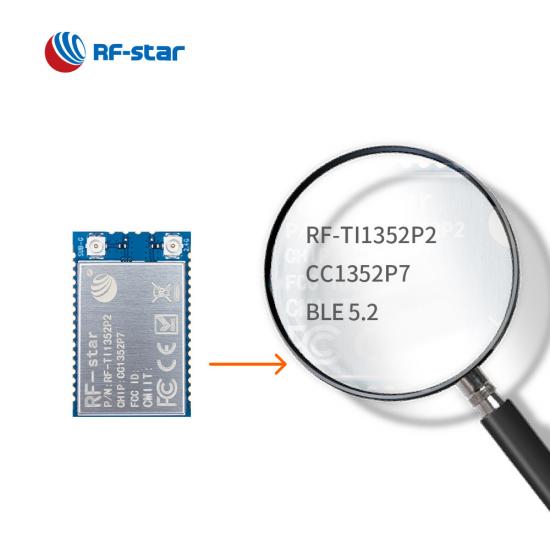

CC1352P7 Çok Protokollü Alt 1 GHz ve 2,4 GHz Kablosuz Modül RF-TI1352P2

  • CC1352P7 Sub-1 GHz and 2.4-GHz Wireless Module RF-TI1352P2
  • CC1352P7 Sub-1 GHz and 2.4-GHz Wireless Module RF-TI1352P2
  • CC1352P7 Sub-1 GHz and 2.4-GHz Wireless Module RF-TI1352P2
  • CC1352P7 Sub-1 GHz and 2.4-GHz Wireless Module RF-TI1352P2

CC1352P7 Çok Protokollü Alt 1 GHz ve 2,4 GHz Kablosuz Modül RF-TI1352P2

CC1352P7'yi temel alan RF-TI1352P2, düşük güçlü kablosuz iletişimi ve gelişmiş algılama IoT pazarlarını hedefleyen çok protokollü ve çok bantlı bir Sub-1 GHz (800 MHz ~ 928 MHz) ve 2,4 GHz kablosuz modüldür. İki bant anten çıkışlı RF-TI1352P2, tasarım çalışmalarınızı kolaylaştırmak için güzel bir seçim olacaktır.

  • P/N:

    RF-TI1352P2

  • bilgisayar:

    CC1352P7

  • İşlemci:

    48 MHz ARM® Cortex®-M4F

  • protokoller:

    Thread, Zigbee®, Matter, Bluetooth® 5.3 Low Energy, IEEE 802.15.4g, IPv6-enabled smart objects (6LoWPAN), MIOTY®, proprietary systems, including the TI 15.4-Stack (Sub-1 GHz and 2.4 GHz)

  • Çalışma Frekansı:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

  • Paket (mm):

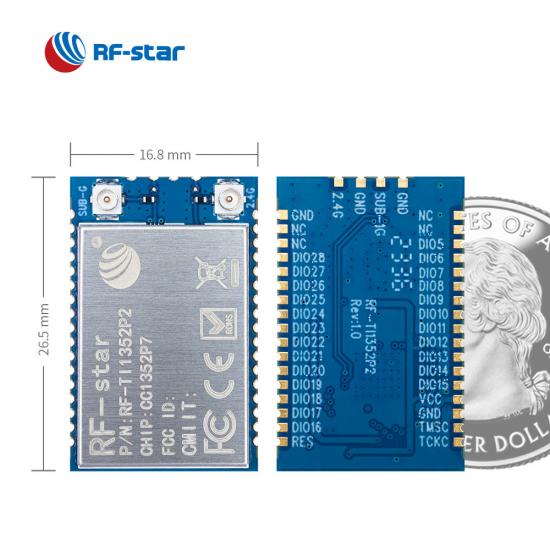

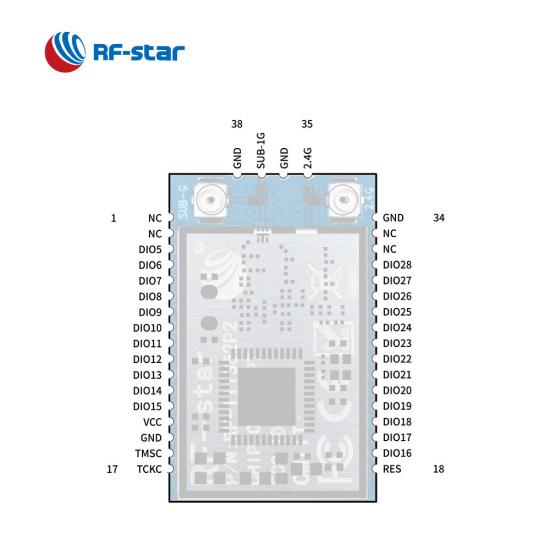

    26.5 x 16.8 x 2.2, half-hole, 1.27 pitch, 38-pin

  • Özellikleri:

    Power Amplifier, DMM driver, Matter, Wi-SUN, IPEX connectors supporting dual-band radio, 704 KB Flash

  • GPIO:

    24

  • Maks. TX Gücü:

    +20 dBm

  • İletim Aralığı:

    180 m @ 1M PHY (external PCB antenna) 230 m @ LE Coded PHY (external PCB antenna) 1200 m @ 802.15.4 (external glue stick antenna) 1400 m @ Sub-1G (external glue stick antenna)
Şimdi Sorgula

Entegre güç amplifikatörüne sahip TI SoC CC1352P7'yi   temel alan RF-TI1352P2, yüksek performanslı bir 1GHz altı + 2,4 GHz çift bantlı modüldür . Harici anten bağlantısını garanti etmek için 48 MHz ve 32.768 kHz kristal, 256 KB ROM, 704 KB Flash ve IPEX konnektörleri ile farklı radyo frekanslarının yarım delikli RF çıkış pinlerini entegre eder. ARM ®  Cortex ® -M4F çekirdek uygulama işlemcisi, uzun menzilli ve düşük güç için optimize edilmiştir. Küçük boyuta, sağlam bağlantı mesafesine ve sağlam güvenilirliğe sahiptir. Çok bantlı modül, Thread, Zigbee ® , Matter, Bluetooth ®  5.3 Low Energy, IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), MIOTY ® için bir DMM sürücüsü aracılığıyla 868 MHz , 915 MHz ve 2,4 GHz için çoklu protokolü destekler. TI 15,4-Stack (Sub-1 GHz ve 2,4 GHz) dahil olmak üzere tescilli sistemler. Kolay montaj ve uygun maliyetli PCB tasarımı için 1,27 mm aralıklı damga çubuğu paketi.

TI CC1352P7 Çoklu Protokol ve Çok Bantlı Alt 1 GHz RF-TI1352P2

Zengin Bellek

CC1352P7 kablosuz modülü, 256 KB ROM ve 704 KB Flash'ı entegre ederek, özellikle Matter ağ iletişimi gibi birçok karmaşık uygulamada bunu mümkün kılar.

Esnek RF Çıkış Modları

Alt 1G ve 2,4G radyo frekansı için ayrı ayrı iki IPEX konektörü ve yarım delikli RF çıkış pinleri her türlü ihtiyacınızı karşılayabilir.

Dinamik Çoklu Protokol Yöneticisi

Çoklu protokol RF modülü Zigbee®, Thread, Matter, Bluetooth® 5.3 Low Energy, IEEE 802.15.4g, 6LoWPAN, MIOTY®, özel sistemleri ve bir DMM sürücüsü aracılığıyla eşzamanlı çoklu protokolü destekler.

Çift Bantlı Radyo Frekansı

868 MHz, 915 MHz ve 2,4 GHz için çift bantlı radyo frekansı, akıllı sayaçlar, bina güvenlik sistemleri, taşınabilir elektronikler ve uzun menzilli sensör uygulamalarında popüler olan CC1352P7 çoklu protokol modülünü mümkün kılar.

Alakalı kaynaklar:

TI CC1352P Çok Bantlı Kablosuz Modül Nedir?

CC1352R Çoklu Protokollü Çift Bantlı Kablosuz Çözüm

Alt 1GHz ve 2,4 GHz: 7 Çıkarım

RF-star Wi-SUN Teknolojisini Uygulamaya Geçiyor

Kablosuz SoC:

  • 48 MHz ARM ®  Cortex ® -M4F işlemci
  • TX gücü: +20 dBm'ye kadar
  • Duyarlılık :
    • -121 dBm @ Alt GHz (Uzun Menzil Modu)
    • -110 dBm @ Alt GHz (50 kbps)
    • -104 dBm @ Bluetooth 125 kbps (LE Kodlu PHY)
  • Hafıza
    • 704 kB flaş
    • 256 kB ROM
    • 8 0kB SRAM

Özellikler:

  • Tescilli 2,4 GHz
  • Amazon Kaldırımı
  • Bluetooth 5.3 Düşük Enerji
  • ZigBee, Konu, Madde
  • IEEE802.15.4
  • IPv6-nabld akıllı nesneler (6LoWPAN)
  • MIOTY
  • Kablosuz M-Bus
  • Wi-SUN
  • KNX RF
  • Amazon Kaldırımı
  • Tescilli sistemler
  • SimpleLinkTM TI 15,4 Yığın (1 GHz Alt)
  • Dinamik Çoklu Protokol Yöneticisi (DDM) sürücüsü

Çalışma Aralığı:

  • Besleme gerilimi aralığı 1,8 V ~ 3,8 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

  • ADC
  • DAC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


TI CC131x Serisi Alt 1G Modülleri
Parça Numarası RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Fotoğraf
entegre devre CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Çekirdek 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Anten IPEX Yarım delikli arayüz IPEX IPEX/Yarım delikli arayüz IPEX/Yarım delikli arayüz PCB'ler Yarım delikli arayüz PCB'ler IPEX/Yarım delikli arayüz IPEX/Yarım delikli arayüz
Veri deposu 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Flaş 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protokoller Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), MIOTY®, Kablosuz M-Bus(T, S, C modu), Wi-SUN®, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4 yığını ( 1 GHz'in altında) IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), MIOTY®, Kablosuz M-Bus(T, S, C modu), Wi-SUN®, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4 yığını ( 1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında)
Güç kaynağı 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir
Sıklık 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Maks. Teksas Gücü +20 dBm +20 dBm +14 dBm @ Alt-1 GHz +5 dBm @ 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Hassasiyet Alma –121 dBm @Sub-1G (Uzun Menzil Modu) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps LE Kodlu PHY –121 dBm @Sub-1G (Uzun Menzil Modu) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE Kodlu PHY –121 dBm @Sub G (Uzun Menzil Modu) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE Kodlu PHY –121 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 180 m @ 1M PHY (harici PCB anteni) 230 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten) 1400 m @ Sub-1G (harici yapışkan çubuk anten) 180 m @ 1M PHY (harici PCB anteni) 230 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten) 1400 m @ Sub-1G (harici yapışkan çubuk anten) 120 m @ 1M PHY (harici PCB anteni) 180 m @ LE Kodlu PHY (harici PCB anteni) 900 m @ 802.15.4 (harici yapışkan çubuk anten) 900 m @ Sub-1G (harici yapışkan çubuk anten) 1000 m (harici yapıştırıcı çubuk anten) 1000 m (harici yapıştırıcı çubuk anten) 720 m 1000 m (harici yapıştırıcı çubuk anten) 720 m 1000 m (harici yapıştırıcı çubuk anten) 1000 m (harici yapıştırıcı çubuk anten)
Boyut (mm) 26,5x16,8x2,2 25,0x16,4x2,2 26,5x16,8x2,2 26,0x18,0x2,3 26,0x18,0x2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0x18,0x2,3 26,0x18,0x2,3
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
Fonksiyonlar Kablosuz M-Bus, enerji tasarrufu Akıllı tarım, sensör kontrolü Akıllı şebeke, endüstriyel izleme ve kontrol DMM desteği, daha uzun iletim aralığı DMM desteği, daha uzun iletim aralığı Yerleşik PCB anteni Ultra küçük boyut, harici antenler için uygun Kolay yerleştirme için fiş pimleri Daha uzun iletim aralığı Daha uzun iletim aralığı
