RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

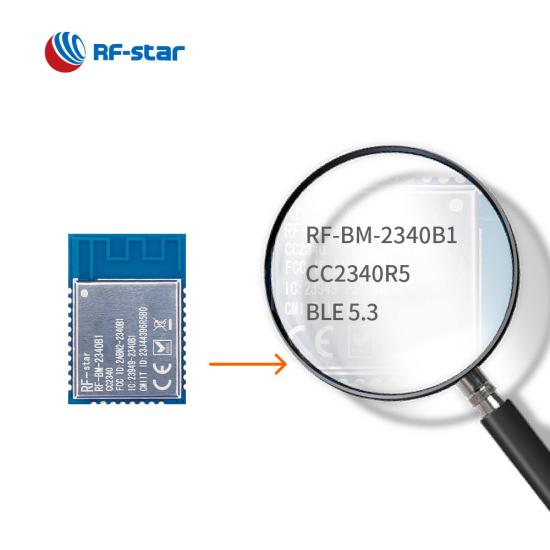

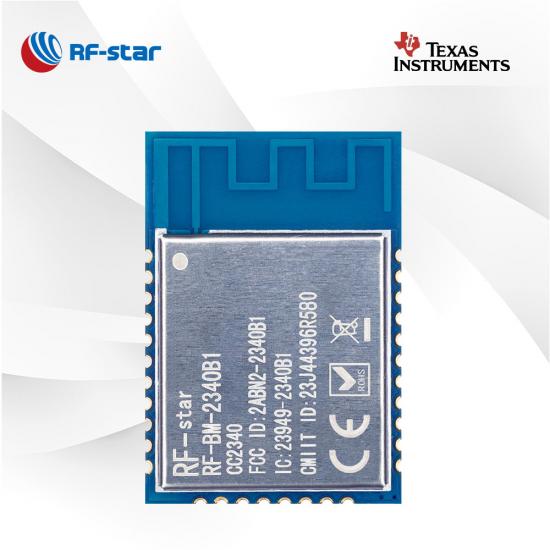

RF-BM-2340B1 BLE5.3 Modülü

RF-BM-2340 B1 , TI CC2340R5'i temel alan yeni geliştirilmiş Bluetooth LE5.3 modülüdür . CC2340R5 modülü, BLE'yi herhangi bir uygulamaya kolay ve hızlı bir şekilde yerleştirmenizi sağlar. Ayrıca çok çeşitli senaryolarda kablosuz bağlantıyı mümkün kılan ZigBee 3.0'ı da destekler.

P/N:
RF-BM-2340B1
bilgisayar:
CC2340R5
İşlemci:
48 MHz ARM® Cortex®-M0+
protokoller:
Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
Çalışma Frekansı:
2402 MHz ~ 2480 MHz
Paket (mm):

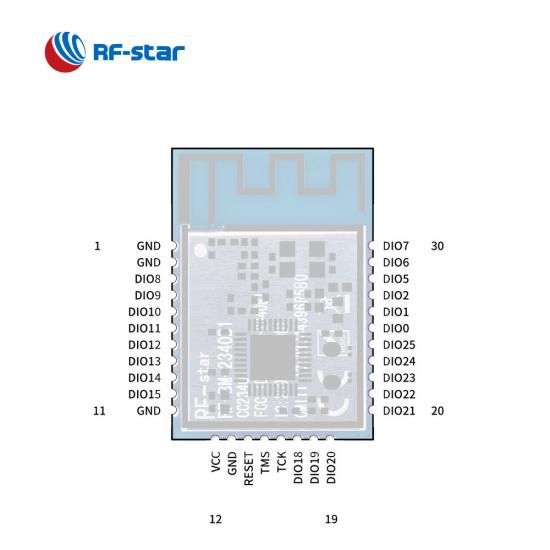

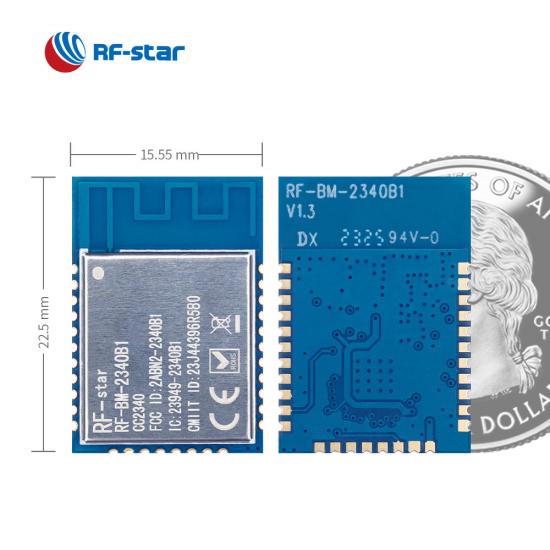

22.5 × 15.55 × 2.1, half-hole, 1.27 pitch, 30-pin
Özellikleri:
LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh (low power node), ZigBee
GPIO:
24
Maks. TX Gücü:
+8 dBm
İletim Aralığı:
130 m @ 1M PHY, 180 m @ LE Coded PHY

Şimdi Sorgula

RF-BM-2340 B1, TI'nin yeni çıkan CC2340Rx serisini temel alan kablosuz bir modüldür . CC2340R5 modülü, güçlü bir 48 MHz ARM ^® Cortex ^® -M0+ işlemciyi, uyumlu, yüksek performanslı yerleşik ters F PCB antenini ve zengin bellek kaynaklarını entegre etti. 8 dBm'ye kadar TX gücü, Çoklu protokol modülünün yüksek gereksinimlere sahip daha fazla uygulamaya ve daha uzun menzile sahip olmasını sağlar. Yalnızca Bluetooth 5.3 Düşük Enerjiyi değil aynı zamanda ZigBee 3.0, SimpleLink ^TM TI 15.4 yığınını ve Tescilli sistemi de destekler . RF-star , tasarımınızı ve geliştirmenizi kolaylaştıran BLE5.0 UART şeffaf iletim protokolünü içerir. Yeni TI SimpleLink CC2340 serisi çoklu protokol modülleri ESL, tıbbi cihazlar, tüketici elektroniği ve hatta otomobil uygulamaları için çok uygundur.

CC2340R5 Çoklu Protokol modülü RF-BM2340B1

Çoklu Protokol Kapasitesi

BLE 5.3, ZigBee, SimpleLink™ TI 15.4 yığını ve tescilli 2,4 GHz protokollerini destekleyen CC2340 modülleri, Elektronik Satış Noktası vb. için uygundur.

Seri Bağlantı Noktası (UART) Protokolü

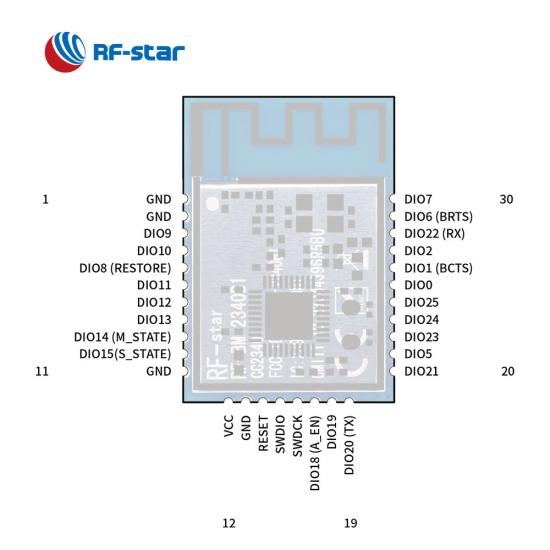

RF-BM-2340B1, AT komutlarıyla zengin işlevleri gerçekleştirmek için BLE5.0 şeffaf iletim protokolüne (seri port protokolü) yerleştirilmiştir.

Zengin Kaynaklar

CC2340R5 modülleri, 512 KB'lik sistem içi programlanabilir flaş, 12 KB'lik bir önyükleyici ve sürücüler için yeterli ROM ve 36 KB'lik ultra düşük sızıntılı Sistem RAM'i (SRAM) sunar.

Üstün RF Performansı

Çıkış gücü, sıcaklık telafisi ile +8 dBm'ye kadar ulaşır ve alma hassasiyeti, BLE 1 Mb/s için -96 dBm ve BLE Kodlu PHY 125 kbps için -102 dBm'ye optimize edilmiştir.

- İlgili video -

Referans Kaynağı:

Uygun Fiyatlı CC2340R5 Bluetooth 5.3 Modülleri - Şimdi Stokta

CC2340 Serisi Ultra Düşük Güçlü BLE Modülünün Tanıtımı RF-BM-2340B1

CC2340 Bluetooth LE modüllerinde karşılaştırma

Kablosuz SoC:

48 MHz ARM ^® Cortex ^® - M0+ işlemci
TX gücü: +8 dBm'ye kadar
Duyarlılık :

-96 dBm @ 802.15.4 (2,4 GHz)
-102 dBm @ Bluetooth 5.0 (LE Kodlu PHY) (125 kbps)

Hafıza

512 kB flaş
12 kB ROM
36KBSRAM

Veri hızı

LE 1M FİZ
LE 2M PHY
LE Kodlu PHY (uzun menzilli)

Protokoller:

Bluetooth 5.3 Düşük Enerji
Zigbee 3.0
Tescilli
B luetooth Mesh (düşük güçlü düğüm)
SimpleLink ^TM TI 15.4 yığını

Çalışma Aralığı:

Besleme gerilimi aralığı 1,8 V ~ 3,8 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

ADC
UART
SPI
ben ^2C
RTC

RF-BM-2340B1 ve RF-BM-2340B1I CC2340R5 BLE5.3 veya ZigBee 3.0 Kablosuz Modül Donanım Veri Sayfası

TI SimpleLink CC2340 Serisi Çoklu Protokol Modülleri
Parça Numarası	RF-BM-2340B1	RF-BM-2340B1I	RF-BM-2340A2	RF-BM-2340A2 I	RF-BM-2340C2
Fotoğraf
entegre devre	CC2340R5	CC2340R5	CC2340R5	CC2340R5	CC2340R5
Çekirdek	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+
Anten	PCB'ler	IPEX/Yarım delikli arayüz	IPEX	IPEX/Yarım delikli arayüz	Çip/Yarım delikli arayüz
Veri deposu	36 KB	36 KB	36KB	36 KB	36 KB
Flaş	512 KB	512 KB	512 KB	512 KB	512 KB
Protokoller	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler
Güç kaynağı	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir
Sıklık	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Maks. Teksas Gücü	+8 dBm	+8 dBm	+8 dBm	+8 dBm	+8 dBm
Hassasiyet Alma	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm
GPIO	24	24	12	12	12
Çalışma sıcaklığı	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C
İletim Aralığı	130 m @ 1M PHY 180 m @ LE Kodlu PHY	150 m @ 1M PHY (harici PCB anteni) 220 m @ LE Kodlu PHY (harici PCB anteni)	130 m @ 1M PHY 180 m @ LE Kodlu PHY	150 m @ 1M PHY (harici PCB anteni) 220 m @ LE Kodlu PHY (harici PCB anteni)	50 m @ 1M PHY 80 m @ LE Kodlu PHY
Boyut (mm)	22,0x15,55x2,1	22,0x15,55x2,1	16,6x11,2x2,1	15,2x11,2x2,1	8,0x8,0x1,82
Paket	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik
OTA	√	√	√	√	√
Bluetooth Ağı	√	√	√	√	√
Uzun mesafe	√	√	√	√	√
2Mbps PHY	√	√	√	√	√
AoA/AoD	SDK planlama aşamasındadır	SDK planlama aşamasındadır	SDK planlama aşamasındadır	SDK planlama aşamasındadır	SDK planlama aşamasındadır
UART Protokolü	BLE√	BLE√	BLE√	BLE√	BLE√
Başvuru	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL
