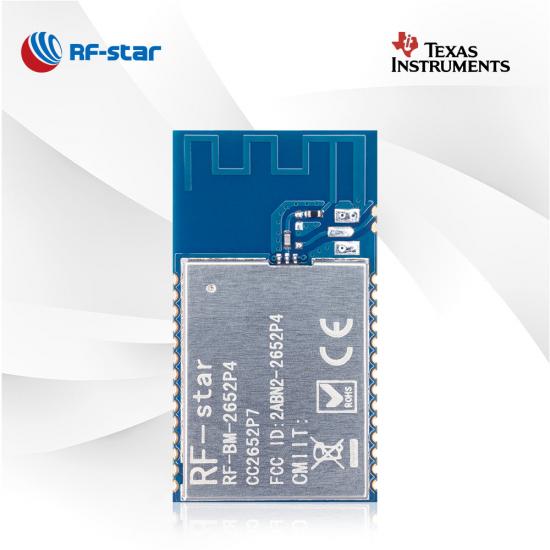

PA entegreli RF-BM-2652P4 CC2652P7 Modülü

  • CC2652P7 Power Amplifier Module RF-BM-2652P4 Supporting Multi-protocol
  • CC2652P7 Power Amplifier Module RF-BM-2652P4 Supporting Multi-protocol
  • CC2652P7 Power Amplifier Module RF-BM-2652P4 Supporting Multi-protocol
  • CC2652P7 Power Amplifier Module RF-BM-2652P4 Supporting Multi-protocol

PA entegreli RF-BM-2652P4 CC2652P7 Modülü

RF-BM-2652P4 çoklu protokol modülü, 704 KB flash ve güçlü ARM Cortex-M4F işlemciye sahip TI CC2652P7 temel alınarak tasarlanmıştır . Zengin kaynaklar, yüksek gereksinimleri olan çeşitli uygulamalara entegre edilmesini sağlar. İlk Matter cihazınız olarak PA'lı RF-star RF-BM-2652P4'ü seçin.

  • P/N:

    RF-BM-2652P4

  • bilgisayar:

    CC2652P7

  • İşlemci:

    48 MHz ARM® Cortex®-M4F

  • protokoller:

    Matter, Bluetooth 5.3 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary

  • Çalışma Frekansı:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

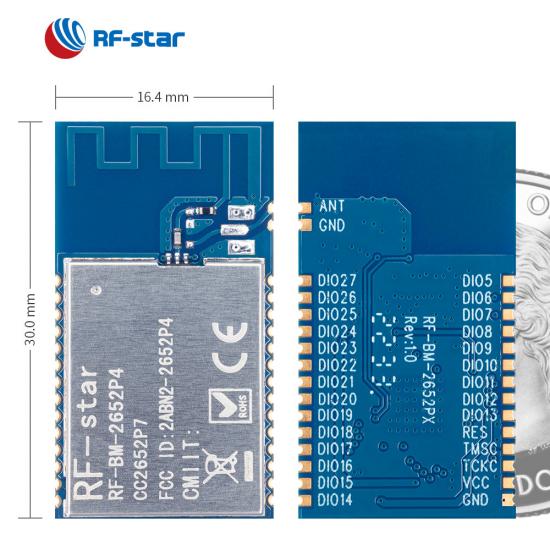

    30.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • Özellikleri:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor, three kinds of RF output: PCB onboard antenna / IPEX connector / half-hole interface

  • GPIO:

    23

  • Maks. TX Gücü:

    +20 dBm

  • İletim Aralığı:

    500 m (@BLE), 800 m (@ZigBee)
Şimdi Sorgula

RF-BM-2652P4, 48 MHz ARM ®  Cortex ® -M4F güçlü işlemciye sahip Texas Instruments CC2652P7 tabanlı çok protokollü  bir modüldür . 20 dBm'lik maksimum TX gücü ve isteğe bağlı RF çıkış modları, istediğiniz kadar en uzun iletim aralığını ve düşük gücü sağlar. 704 KB flash, 256 KB ROM ve 152 KB SRAM, entegre güç amplifikatörü modülünün birçok karmaşık uygulamada kullanılmasını sağlar. Thread, Zigbee®, Matter, Bluetooth® 5.3 Low Energy, IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), TI 15.4-Stack (2,4 GHz) ve Dinamik Çoklu Protokol Yöneticisi (DMM) aracılığıyla eşzamanlı çoklu protokolü destekler. Bu nedenle, 2,4 GHz RF modülü özellikle şebeke altyapısı, madde ağ geçidi, duman ve ısı dedektörü vb. alanlarda popülerdir.

TI CC2652P7 çoklu protokol modülü RF-BM-2652P4

Dinamik Çoklu Protokol Yöneticisi

CC2652P7 modülü RF-BM-2652P4 ayrıca bir DMM sürücüsüyle entegre olarak birden fazla kablosuz yığına olanak tanır; BLE, ZigBee, Thread, Matter protokolü ve daha fazlası bir arada var olacak ve eş zamanlı çalışacak.

Yüksek Güçlü Amplifikatör

101 mA'de sınıfının en iyisi iletim akımı tüketimine sahip entegre +20 dBm yüksek güçlü amplifikatör kullanan CC2652P7 2,4 GHz RF modülü, uzun menzilli ve düşük güçlü uygulamalarda kullanılır.

Zengin Çevre Birimleri

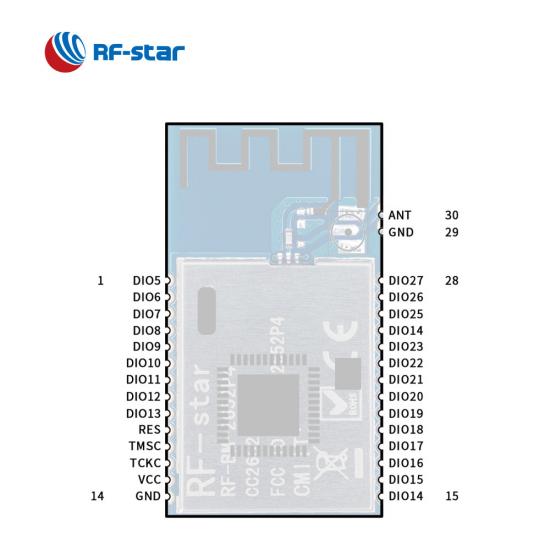

RF-BM-2652P4 çoklu protokol modülü, damga yarım delikli pakette 23 GPIO sunar ve UART, SPI, I2C, I2S, ADC, DAC vb. gibi zengin çevre birimlerini destekler.


Esnek Anten

Yüksek performanslı PCB yerleşik anten hizmetinize sunuluyor. Ayrıca ihtiyaçlarınıza göre IPEX konektörü ve yarım delikli arayüz mevcuttur.

Alakalı kaynaklar:

RF-BM-2652P4 CC2652P7 Modül Özellikleri ve Uygulamaları

RF-star'ın Doğal Gaz Alarmı için ZigBee CC2652P Modül Çözümü


Kablosuz SoC:

  • 48 MHz ARM ®  Cortex ® -M4F işlemci

  • TX gücü: +20 dBm'ye kadar
  • Hassasiyet :

    • -100 dBm @ 802.15.4 (2,4 GHz)

    • -105 dBm @ Bluetooth 5.0 (LE Kodlu PHY) (125 kbps)

  • Hafıza
    • 704 kB flaş
    • 256  kB ROM
    • 8 8KBSRAM

  • Veri Hızı

    • LE 1M FİZ
    • LE 2M PHY
    • LE Kodlu PHY (uzun menzilli)

Özellikler:

  • Bluetooth 5.3 Düşük Enerji

  • İplik

  • Zigbee 3.0

  • Konu

  • IEEE 802.15.4

  • IPv6 özellikli akıllı nesneler (6LoWPAN)

  • Tescilli

  • Mavi diş Mesh

  • Yön Bulma

Çalışma Aralığı:

  • Besleme gerilimi aralığı 1,8 V ~ 3,8 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

  • ADC
  • DAC
  • UART
  • SPI
  • ben 2C _
  • ben 2 S
  • RTC
TI SimpleLink CC2652P Serisi Çoklu Protokol Modülleri
Parça Numarası RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
Fotoğraf CC2652P7 RF-BM-2652P4I Çoklu protokol modülü CC2652P7 RF-BM-2652P4 Çoklu protokol modülü CC2652P RF-BM-2652P3 Çoklu protokol modülü CC2652P RF-BM-2652P2I Zigbee modülü CC2652P RF-BM-2652P2 Zigbee modülü CC2652P RF-BM-2652P1 Zigbee modülü
entegre devre CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Çekirdek 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M0+
Anten IPEX/Yarım delikli arayüz PCB'ler PCB'ler IPEX/Yarım delikli arayüz PCB'ler Yarım delikli arayüz
Veri deposu 152 KB 152 KB 88 KB 88 KB 88 KB 88 KB
Flaş 704 KB 704 KB 352 KB 352 KB 352 KB 352 KB
Protokoller Konu, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, özel sistemler, SimpleLink™ TI 15.4 yığını (2,4 GHz) Konu, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, özel sistemler, SimpleLink™ TI 15.4 yığını (2,4 GHz) Konu, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, özel sistemler, SimpleLink™ TI 15.4 yığını (2,4 GHz) Konu, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, özel sistemler, SimpleLink™ TI 15.4 yığını (2,4 GHz) Konu, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, özel sistemler, SimpleLink™ TI 15.4 yığını (2,4 GHz) Konu, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, özel sistemler, SimpleLink™ TI 15.4 yığını (2,4 GHz)
Güç kaynağı 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir
Sıklık 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Maks. Teksas Gücü +20 dBm +20 dBm +20 dBm +20 dBm +20 dBm +20 dBm
Hassasiyet Alma -99 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps BLE Kodlu PHY -99 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps BLE Kodlu PHY -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps BLE Kodlu PHY -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps BLE Kodlu PHY -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps BLE Kodlu PHY -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps BLE Kodlu PHY
GPIO 23 23 11 23 23 23
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 180 m @ 1M PHY (harici PCB anteni) 240 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten) 150 m @ 1M PHY 220 m @ LE Kodlu PHY 600 m @ 802.15.4 150 m @ 1M PHY 220 m @ LE Kodlu PHY 600 m @ 802.15.4 180 m @ 1M PHY (harici PCB anteni) 240 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten) 150 m @ 1M PHY 220 m @ LE Kodlu PHY 600 m @ 802.15.4 180 m @ 1M PHY (harici PCB anteni) 240 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten)
Boyut (mm) 30,0x16,4x2,2 30,0x16,4x2,2 24,0x16,0x2,1 30,0x16,4x2,2 30,0x16,4x2,2 25,0x16,4x2,2
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
OTA √ √ √ √ √ √
Bluetooth Ağı √ √ √ √ √ √
Uzun mesafe √ √ √ √ √ √
2Mbps PHY √ √ √ √ √ √
AoA/AoD √ √ √ √ √ √
UART Protokolü Yok Yok Yok Yok Yok Yok
Başvuru Akıllı ev ağ geçidi, bina otomasyonu Ev otomasyonu, yangın alarm kontrol paneli (FACP) Duman ve ısı dedektörü, varlık takibi Fabrika otomasyonu ve kontrolü, bina güvenlik sistemleri Güvenlik sistemleri, ağ geçidi Akıllı şebeke, kablosuz sensör ağları
ilgili vaka çalışmaları
Akıllı ev
Akıllı ev
Akıllı BLE Kilidi
Akıllı BLE Kilidi
Akıllı EV Şarj Cihazı
Akıllı EV Şarj Cihazı
Akıllı BLE Ampul
Akıllı BLE Ampul
ilgili ürünler
RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5 RF-BM-2340B1 BLE5.3 Modülü
CC1352P7 Sub-1 GHz and 2.4-GHz Wireless Module RF-TI1352P2 CC1352P7 Çok Protokollü Alt 1 GHz ve 2,4 GHz Kablosuz Modül RF-TI1352P2
single protocol module RF-BM-2651B1 CC2651R3 Modülü
BLE MESH Module with nRF52840 Chip RF-BM-ND06 nRF52840 Çipli RF-BM-ND06 ile Yüksek Performanslı Çok Protokollü BLE MESH Modülü

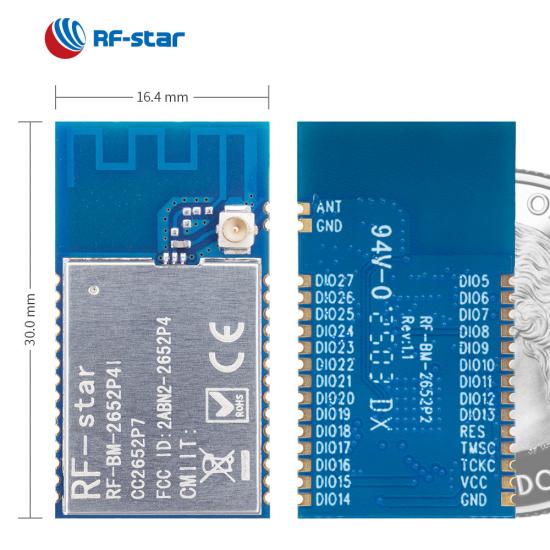

RF-BM-2652P4I CC2652P7 Module with Power Amplifier PA entegreli ve IPEX konnektörlü RF-BM-2652P4I CC2652P7 Modülü
