RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

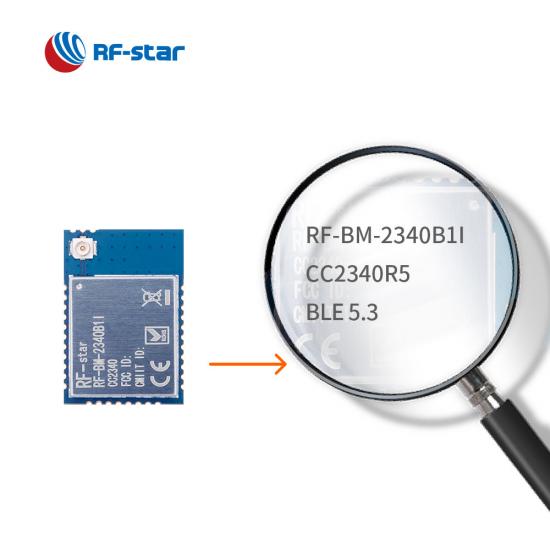

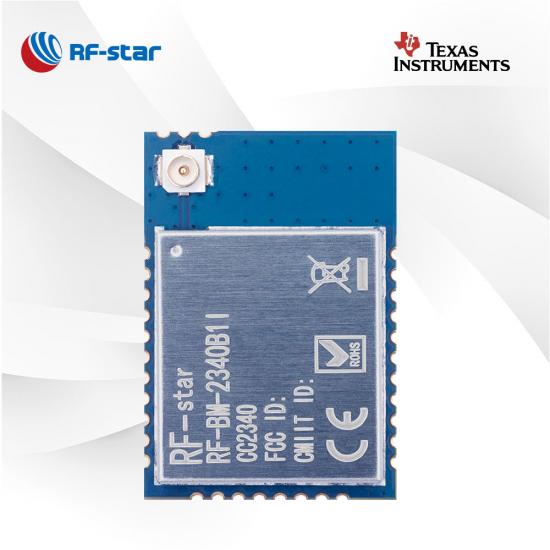

RF-BM-2340B1I BLE5.3 Modülü

RF-BM-2340B1I, IPEX anteni ve 24 GPIO ile düşük güç tüketimi için TI CC2340R5'i temel alan, Bluetooth 5.3 Düşük Enerji, ZigBee 3.0, SimpleLinkTM TI 15.4 yığınını ve Tescilli sistemi destekleyen çoklu protokol modülü olarak tasarlanmıştır.

P/N:
RF-BM-2340B1I
bilgisayar:
CC2340R5
İşlemci:
48 MHz ARM® Cortex®-M0+
protokoller:
Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
Çalışma Frekansı:
2402 MHz ~ 2480 MHz

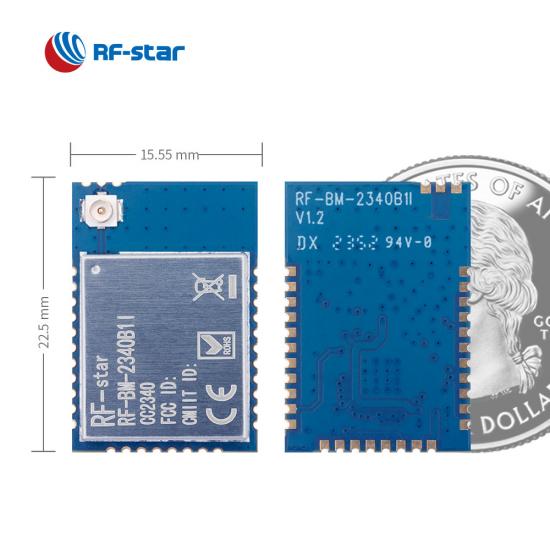

Paket (mm):
22.5 × 15.55 × 2.1, half-hole, 1.27 pitch, 30-pin
Özellikleri:
Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, IPEX antenna

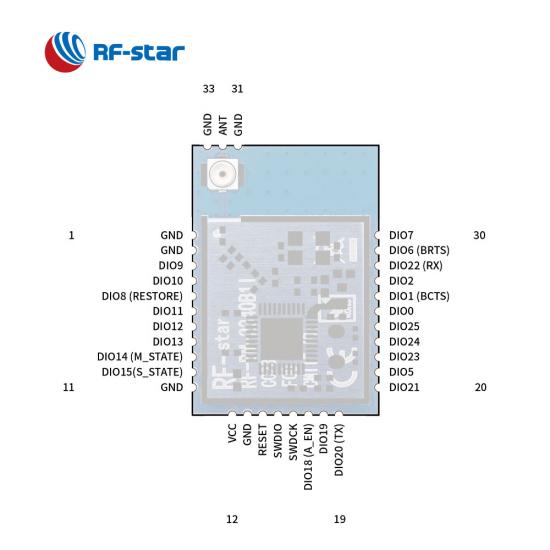

GPIO:
24
Maks. TX Gücü:
+8 dBm
İletim Aralığı:
150 m @ 1M PHY (external PCB antenna), 220 m @ LE Coded PHY (external PCB antenna)

Şimdi Sorgula

TI CC2340R5 MCU'lu RF-BM-2340B1I çoklu protokol modülü , CC2340Rx modüllerinin yeni bir üyesidir ve yalnızca Bluetooth 5.3 Düşük Enerjiyi değil aynı zamanda ZigBee 3.0 , SimpleLinkTM TI 15.4 yığınını ve Tescilli sistemi de destekler. CC2340R5 modülünde güçlü bir 48 MHz ARM® Cortex®-M0+ işlemci, bir IPEX anteni ve UART, I2C ve SPI gibi gelişmiş çevre birimleri bulunur . 8 dBm'ye kadar TX gücü ve esnek düşük güç modları, IPEX modülünün yüksek performans, düşük güç tüketimi ve uzun menzil ile çok çeşitli uygulamalara uyum sağlamasına olanak tanır.

TI CC2340R5 BLE5.3 Modülünün Özellikleri RF-BM-2340B1I

Çoklu Protokol Kapasitesi

BLE 5.3, ZigBee, SimpleLink™ TI 15.4 yığınını ve tescilli 2,4 GHz protokollerini destekleyen CC2340 modülleri, tıbbi elektronikler, endüstriyel elektronikler vb. için uygundur.

Esnek RF Çıkış Modu

RF-BM-2340B1I modülünün yarım delikli ANT RF pimi ve IPEX konektörü gibi farklı RF çıkış modları, daha uzun menzilli uygulamalar için tasarlanmıştır.

Zengin Kaynaklar

CC2340R5 modülleri, 512 KB'lik sistem içi programlanabilir flaş, önyükleyici ve sürücüler için yeterli 12 KB ROM ve 36 KB'lik ultra düşük sızıntılı Sistem RAM'i (SRAM) sunar.

Üstün RF Performansı

Çıkış gücü, sıcaklık telafisi ile +8 dBm'ye kadar ulaşır ve alma hassasiyeti, BLE 1 Mb/s için -96 dBm ve BLE Kodlu PHY 125 kbps için -102 dBm'ye optimize edilmiştir.

Seri Bağlantı Noktası (UART) Protokolü

RF-BM-2340B1I, AT komutlarıyla zengin işlevleri gerçekleştirmek için BLE5.0 şeffaf iletim protokolüne (seri port protokolü) yerleştirilmiştir.

- İlgili video -

Referans Kaynağı:

Uygun Fiyatlı CC2340R5 Bluetooth 5.3 Modülleri - Şimdi Stokta

CC2340 Serisi Ultra Düşük Güçlü BLE Modülünün Tanıtımı RF-BM-2340B1

CC2340 Bluetooth LE modüllerinde karşılaştırma

Kablosuz SoC:

48 MHz ARM ^® Cortex ^® - M0+ işlemci
TX gücü: +8 dBm'ye kadar
Duyarlılık :

-96 dBm @ 802.15.4 (2,4 GHz)
-102 dBm @ Bluetooth 5.0 (LE Kodlu PHY) (125 kbps)

Hafıza

512 kB flaş
12 kB ROM
36KBSRAM

Veri hızı

LE 1M FİZ
LE 2M PHY
LE Kodlu PHY (uzun menzilli)

Protokoller:

Bluetooth 5.3 Düşük Enerji
Zigbee 3.0
Tescilli
B luetooth Mesh (düşük güçlü düğüm)
SimpleLink ^TM TI 15.4 yığını

Çalışma Aralığı:

Besleme gerilimi aralığı 1,8 V ~ 3,8 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

ADC
UART
SPI
ben ^2C
RTC

RF-BM-2340B1 ve RF-BM-2340B1I CC2340R5 BLE5.3 veya ZigBee 3.0 Kablosuz Modül Donanım Veri Sayfası

TI SimpleLink CC2340 Serisi Çoklu Protokol Modülleri
Parça Numarası	RF-BM-2340B1	RF-BM-2340B1I	RF-BM-2340A2	RF-BM-2340A2 I	RF-BM-2340C2
Fotoğraf
entegre devre	CC2340R5	CC2340R5	CC2340R5	CC2340R5	CC2340R5
Çekirdek	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+
Anten	PCB'ler	IPEX/Yarım delikli arayüz	IPEX	IPEX/Yarım delikli arayüz	Çip/Yarım delikli arayüz
Veri deposu	36 KB	36 KB	36KB	36 KB	36 KB
Flaş	512 KB	512 KB	512 KB	512 KB	512 KB
Protokoller	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler
Güç kaynağı	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir
Sıklık	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Maks. Teksas Gücü	+8 dBm	+8 dBm	+8 dBm	+8 dBm	+8 dBm
Hassasiyet Alma	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm
GPIO	24	24	12	12	12
Çalışma sıcaklığı	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C
İletim Aralığı	130 m @ 1M PHY 180 m @ LE Kodlu PHY	150 m @ 1M PHY (harici PCB anteni) 220 m @ LE Kodlu PHY (harici PCB anteni)	130 m @ 1M PHY 180 m @ LE Kodlu PHY	150 m @ 1M PHY (harici PCB anteni) 220 m @ LE Kodlu PHY (harici PCB anteni)	50 m @ 1M PHY 80 m @ LE Kodlu PHY
Boyut (mm)	22,0x15,55x2,1	22,0x15,55x2,1	16,6x11,2x2,1	15,2x11,2x2,1	8,0x8,0x1,82
Paket	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik
OTA	√	√	√	√	√
Bluetooth Ağı	√	√	√	√	√
Uzun mesafe	√	√	√	√	√
2Mbps PHY	√	√	√	√	√
AoA/AoD	SDK planlama aşamasındadır	SDK planlama aşamasındadır	SDK planlama aşamasındadır	SDK planlama aşamasındadır	SDK planlama aşamasındadır
UART Protokolü	BLE√	BLE√	BLE√	BLE√	BLE√
Başvuru	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL
