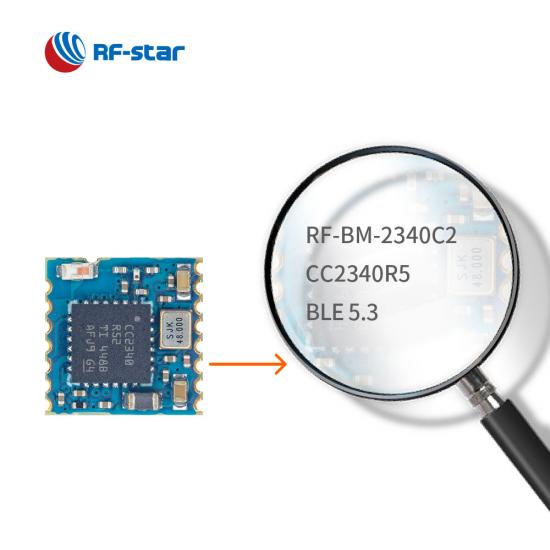

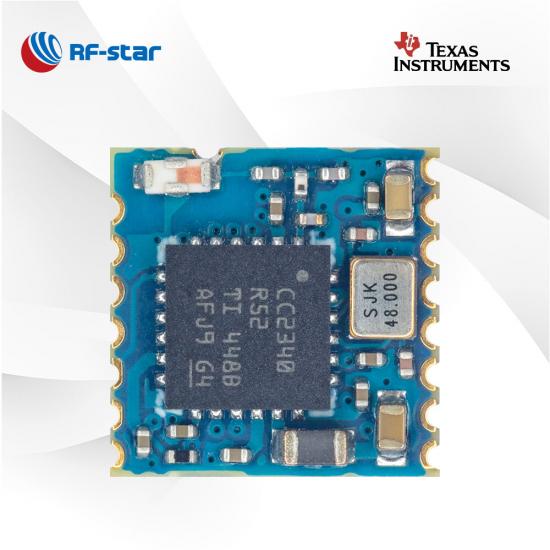

Mini Boyutlu Çoklu Protokol CC2340R5 Modülü RF-BM-2340C2

RF-BM-2340C2, yalnızca Bluetooth Düşük Enerjiyi değil aynı zamanda ZigBee 3.0 ve 2.4GHz Tescilli sistemi de destekleyen, IoT ürünlerinin yüksek performans gereksinimlerini hedefleyen Çoklu protokollü bir modüldür. Mini boyutlu CC2340R5 modülü tasarlanmıştır. geniş bir uygulama yelpazesinin ihtiyaçlarını karşılamak için. Projeleriniz için RF-BM- 2340C2 CC2340R5 Çoklu protokol modülünü seçin.

P/N:
RF-BM-2340C2
bilgisayar:
CC2340R5
İşlemci:
48 MHz ARM® Cortex®-M0+
protokoller:
Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
Çalışma Frekansı:
2402 MHz ~ 2480 MHz
Paket (mm):

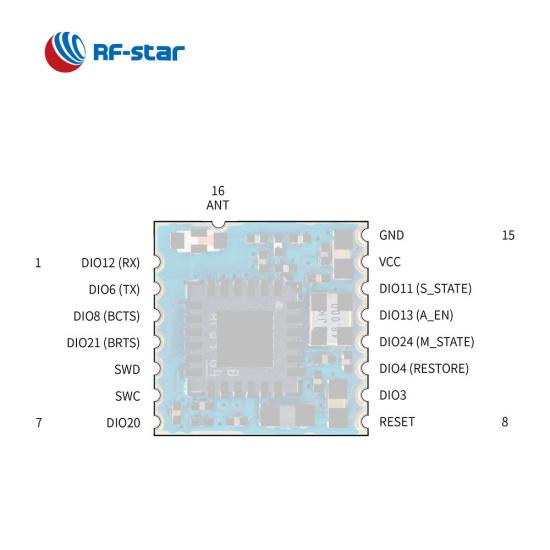

8.0 x 8.0 x 1.5, half-hole, 1.27 pitch, 18-pin
Özellikleri:
Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, Chip antenna
GPIO:
12
Maks. TX Gücü:
+8 dBm
İletim Aralığı:
50 m @ 1M PHY, 80 m @ LE Coded PHY

Şimdi Sorgula

CC2340Rx modüllerinin yeni gelen çoklu protokol modülü olan RF-BM-2340C2, aynı zamanda ZigBee 3.0, SimpleLinkTM TI 15.4 yığını ve Tescilli sistemle uyumlu bir Bluetooth düşük enerji (BLE) modülüdür. Güçlü 48 MHz ARM® Cortex®-M0+ işlemci, 512 KB'lik sistem içi programlanabilir flaş, 36 KB'lik ultra düşük sızıntılı SRAM, 12'ye kadar GPIO vb. gibi bu öne çıkan özellikler, CC2340R5 modülünün çip anteninin yüksek güvenilirliğe ve yüksek anti-parazit özelliğine sahip olması. ADC, UART, SPI, I2C ve RTC gibi birçok gelişmiş çevre birimi, BLE modülünün farklı uygulamalarda çalışması için daha fazla fırsata sahip olmasını sağlar. Modül, birincil MCU'ya sahip uygulamalarla daha uyumlu olmasını sağlayan şeffaf bir iletim protokolüyle donatılabilir.

TI CC2340R5 Çoklu Protokol Modülünün Özellikleri RF-BM-2340C2

İki RF Çıkış Modu

İki farklı RF çıkış moduyla, projenizin ihtiyaçlarını karşılamak için yarım delikli ANT RF pini ve Çip anteni mevcuttur.

Zengin Çevre Birimleri

CC2340R5 modüllerinden biri aynı zamanda UART, SPI, I2C, ADC gibi zengin çevre birimlerini de destekler. Küçük pakette 12 GPIO sunar.

Seri Bağlantı Noktası (UART) Protokolü

RF-BM-2340C2, AT komutlarıyla zengin işlevleri gerçekleştirmek için BLE5.0 şeffaf iletim protokolüne (seri port protokolü) yerleştirilmiştir.

Kompakt Boyut

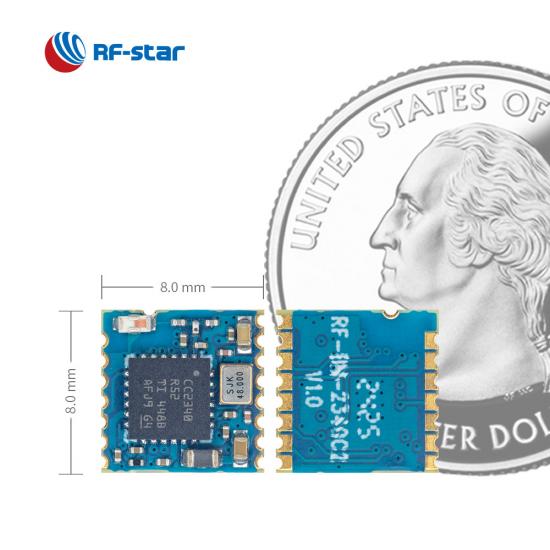

RF-BM-2340C2 modülünün 8 mm x 8 mm'lik yarım delikli damga paketine sahip küçük boyutu, onu kısıtlı alana sahip bir uygulamaya yerleştirmenizi sağlar.

Yüksek Performanslı RF

RF-BM-2340C2, +8 dBm'ye kadar çıkış gücü ve BLE 1 Mb/s için -96 dBm ve BLE Kodlu PHY 125 kbps için -102 dBm üstün alım hassasiyeti ile yüksek performanslı radyo frekansı sunar.

- İlgili video -

Referans Kaynağı:

Uygun Fiyatlı CC2340R5 Bluetooth 5.3 Modülleri - Şimdi Stokta

CC2340 Serisi Ultra Düşük Güçlü BLE Modülünün Tanıtımı RF-BM-2340B1

CC2340 Bluetooth LE modüllerinde karşılaştırma

Kablosuz SoC:

48 MHz ARM ^® Cortex ^® - M0+ işlemci
TX gücü: +8 dBm'ye kadar
Duyarlılık :

-96 dBm @ 802.15.4 (2,4 GHz)
-102 dBm @ Bluetooth 5.0 (LE Kodlu PHY) (125 kbps)

Hafıza

512 kB flaş
12 kB ROM
36KBSRAM

Veri hızı

LE 1M FİZ
LE 2M PHY
LE Kodlu PHY (uzun menzilli)

Protokoller:

Bluetooth 5.3 Düşük Enerji
Zigbee 3.0
Tescilli
B luetooth Mesh (düşük güçlü düğüm)
SimpleLink ^TM TI 15.4 yığını

Çalışma Aralığı:

Besleme gerilimi aralığı 1,8 V ~ 3,8 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

ADC
UART
SPI
ben ^2C
RTC

RF-BM-2340C2 CC2340R5 BLE5.3 veya ZigBee 3.0 Kablosuz Modül Donanım Veri Sayfası

TI SimpleLink CC2340 Serisi Çoklu Protokol Modülleri
Parça Numarası	RF-BM-2340B1	RF-BM-2340B1I	RF-BM-2340A2	RF-BM-2340A2 I	RF-BM-2340C2
Fotoğraf
entegre devre	CC2340R5	CC2340R5	CC2340R5	CC2340R5	CC2340R5
Çekirdek	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+
Anten	PCB'ler	IPEX/Yarım delikli arayüz	IPEX	IPEX/Yarım delikli arayüz	Çip/Yarım delikli arayüz
Veri deposu	36 KB	36 KB	36KB	36 KB	36 KB
Flaş	512 KB	512 KB	512 KB	512 KB	512 KB
Protokoller	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler
Güç kaynağı	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir
Sıklık	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Maks. Teksas Gücü	+8 dBm	+8 dBm	+8 dBm	+8 dBm	+8 dBm
Hassasiyet Alma	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm
GPIO	24	24	12	12	12
Çalışma sıcaklığı	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C
İletim Aralığı	130 m @ 1M PHY 180 m @ LE Kodlu PHY	150 m @ 1M PHY (harici PCB anteni) 220 m @ LE Kodlu PHY (harici PCB anteni)	130 m @ 1M PHY 180 m @ LE Kodlu PHY	150 m @ 1M PHY (harici PCB anteni) 220 m @ LE Kodlu PHY (harici PCB anteni)	50 m @ 1M PHY 80 m @ LE Kodlu PHY
Boyut (mm)	22,0x15,55x2,1	22,0x15,55x2,1	16,6x11,2x2,1	15,2x11,2x2,1	8,0x8,0x1,82
Paket	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik
OTA	√	√	√	√	√
Bluetooth Ağı	√	√	√	√	√
Uzun mesafe	√	√	√	√	√
2Mbps PHY	√	√	√	√	√
AoA/AoD	SDK planlama aşamasındadır	SDK planlama aşamasındadır	SDK planlama aşamasındadır	SDK planlama aşamasındadır	SDK planlama aşamasındadır
UART Protokolü	BLE√	BLE√	BLE√	BLE√	BLE√
Başvuru	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL
