RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

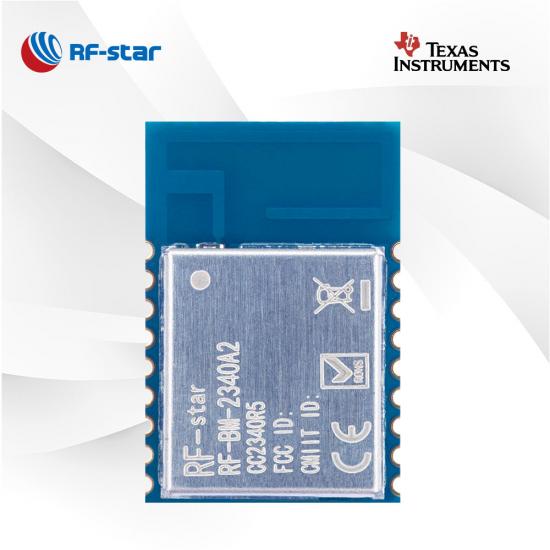

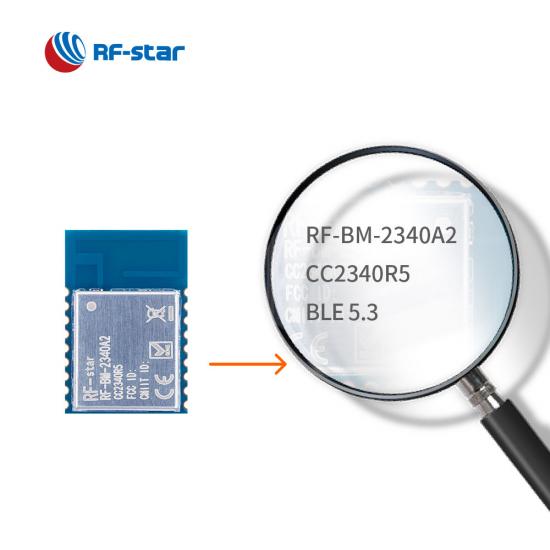

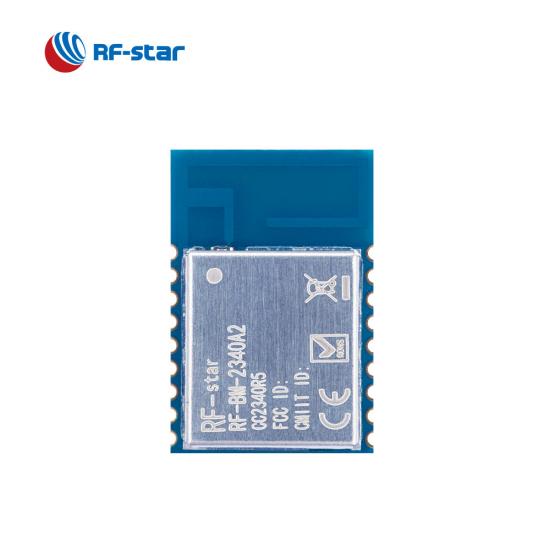

Kompakt BLE5.0 TI CC2340R5 Modülü RF-BM-2340A2

RF-BM-2340A2, ZigBee 3.0, SimpleLink ^TM TI 15.4 yığınını ve Tescilli sistemi destekleyen CC2340R5 MCU ile entegre edilmiş bir Bluetooth LE 5.3 modülüdür . Yeni bir CC2340Rx modülü olarak yüksek performansı, ultra düşük güç tüketimi ve kompakt boyutu, elektronik raf etiketleme (ESL), medikal, bina otomasyonu ve daha fazla kablosuz RF uygulamalarında memnuniyetle karşılanmaktadır. Şimdi bir soruşturma gönderin.

P/N:
RF-BM-2340A2
bilgisayar:
CC2340R5
İşlemci:
48 MHz ARM® Cortex®-M0+
protokoller:
Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system
Çalışma Frekansı:
2402 MHz ~ 2480 MHz
Paket (mm):

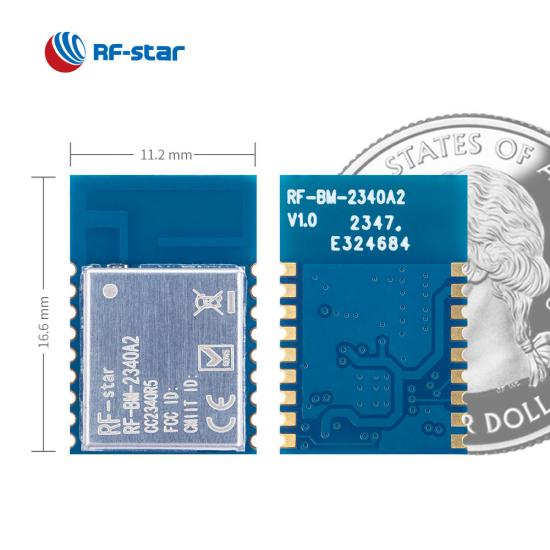

16.6 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin
Özellikleri:
Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, PCB antenna
GPIO:
12
Maks. TX Gücü:
+8 dBm
İletim Aralığı:
130 m @ 1M PHY,180 m @ LE Coded PHY

Şimdi Sorgula

Yeni çıkan CC2340Rx modüllerinden biri olan RF-BM-2340A2, CC2340R5 serisi MCU'ları temel alan RF-BM-2340B1 gibi aynı zamanda Bluetooth 5.3 Düşük Enerji, ZigBee 3.0 , SimpleLinkTM TI 15.4 yığını ve dahil olmak üzere birden fazla protokolü aynı anda destekler. Tescilli sistem. Bununla birlikte, bu BLE modülü, yüksek performanslı yerleşik ters F PCB anteni, 12 GPIO'ya kadar ve UART, I2C ve SPI gibi zengin çevre birimleriyle çok daha küçük bir boyut için optimize edilmiştir . Bu IoT tasarım projelerinin pazarlara yönelik geliştirme döngüsünü kısaltmak ve BLE cihazlarının istikrarlı ve güvenilir bir şekilde bağlanmasını sağlamak için bir UART Bluetooth modülü olarak kabul edilir .

TI CC2340R5 BLE Modülünün Özellikleri RF-BM-2340A2

Çoklu Protokoller Desteklenir

BLE 5.3, ZigBee, SimpleLink™ TI 15.4 yığınını ve tescilli 2,4 GHz protokollerini destekleyen CC2340 modülleri, aydınlatma kontrolü, evde sağlık hizmetleri, akıllı bina vb. için uygundur.

2,4 GHz RF Alıcı-Verici

Tüm CC2340 modülleri, yüksek hızlı 2 Mbps fiziksel katman (2M PHY) ve uzun menzilli PHY (Kodlu PHY) dahil olmak üzere BLE 5.3 ile uyumlu çoklu modülasyonları destekleyen ultra düşük güçlü 2,4 GHz radyo alıcı-vericisi sağlar. .

Zengin Çevre Birimleri

RF-BM-2340A2, RF-BM-2340A2I modülü gibi, damga yarım delikli pakette 12 GPIO sunar ve UART, SPI, I2C, ADC vb. gibi zengin çevre birimlerini destekler.

Seri Bağlantı Noktası (UART) Protokolü

RF-BM-2340A2, AT komutlarıyla zengin işlevleri gerçekleştirmek için BLE5.0 şeffaf iletim protokolüne (seri port protokolü) yerleştirilmiştir.

Sağlam Yerleşik PCB Anteni

Ters çevrilmiş F PCB antenli RF-BM-2340A2 kablosuz modülü, daha iyi bir RF performansı sunabilir ve projenizin maliyetlerini azaltabilir.

- İlgili video -

Referans Kaynağı:

Uygun Fiyatlı CC2340R5 Bluetooth 5.3 Modülleri - Şimdi Stokta

CC2340 Serisi Ultra Düşük Güçlü BLE Modülünün Tanıtımı RF-BM-2340B1

CC2340 Bluetooth LE modüllerinde karşılaştırma

Kablosuz SoC:

48 MHz ARM ^® Cortex ^® - M0+ işlemci
TX gücü: +8 dBm'ye kadar
Duyarlılık :

-96 dBm @ 802.15.4 (2,4 GHz)
-102 dBm @ Bluetooth 5.0 (LE Kodlu PHY) (125 kbps)

Hafıza

512 kB flaş
12 kB ROM
36KBSRAM

Veri hızı

LE 1M FİZ
LE 2M PHY
LE Kodlu PHY (uzun menzilli)

Protokoller:

Bluetooth 5.3 Düşük Enerji
Zigbee 3.0
Tescilli
B luetooth Mesh (düşük güçlü düğüm)
SimpleLink ^TM TI 15.4 yığını

Çalışma Aralığı:

Besleme gerilimi aralığı 1,8 V ~ 3,8 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

ADC
UART
SPI
ben ^2C
RTC

RF-BM-2340A2 ve RF-BM-2340A2I CC2340R5 BLE5.3 veya ZigBee 3.0 Kablosuz Modül Donanım Veri Sayfası

TI SimpleLink CC2340 Serisi Çoklu Protokol Modülleri
Parça Numarası	RF-BM-2340B1	RF-BM-2340B1I	RF-BM-2340A2	RF-BM-2340A2 I	RF-BM-2340C2
Fotoğraf
entegre devre	CC2340R5	CC2340R5	CC2340R5	CC2340R5	CC2340R5
Çekirdek	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+	48 MHz ARM® Cortex®-M0+
Anten	PCB'ler	IPEX/Yarım delikli arayüz	IPEX	IPEX/Yarım delikli arayüz	Çip/Yarım delikli arayüz
Veri deposu	36 KB	36 KB	36KB	36 KB	36 KB
Flaş	512 KB	512 KB	512 KB	512 KB	512 KB
Protokoller	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler	BLE5.3, ZigBee, SimpleLink™ TI 15.4 yığını, Tescilli sistemler
Güç kaynağı	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir	1,8 V ~ 3,8 V, 3,3 V önerilir
Sıklık	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Maks. Teksas Gücü	+8 dBm	+8 dBm	+8 dBm	+8 dBm	+8 dBm
Hassasiyet Alma	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm	–125 kbps için 102 dBm LE Kodlu PHY BLE 1 Mbps için -96,5 dBm
GPIO	24	24	12	12	12
Çalışma sıcaklığı	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C
İletim Aralığı	130 m @ 1M PHY 180 m @ LE Kodlu PHY	150 m @ 1M PHY (harici PCB anteni) 220 m @ LE Kodlu PHY (harici PCB anteni)	130 m @ 1M PHY 180 m @ LE Kodlu PHY	150 m @ 1M PHY (harici PCB anteni) 220 m @ LE Kodlu PHY (harici PCB anteni)	50 m @ 1M PHY 80 m @ LE Kodlu PHY
Boyut (mm)	22,0x15,55x2,1	22,0x15,55x2,1	16,6x11,2x2,1	15,2x11,2x2,1	8,0x8,0x1,82
Paket	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik
OTA	√	√	√	√	√
Bluetooth Ağı	√	√	√	√	√
Uzun mesafe	√	√	√	√	√
2Mbps PHY	√	√	√	√	√
AoA/AoD	SDK planlama aşamasındadır	SDK planlama aşamasındadır	SDK planlama aşamasındadır	SDK planlama aşamasındadır	SDK planlama aşamasındadır
UART Protokolü	BLE√	BLE√	BLE√	BLE√	BLE√
Başvuru	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL	Tıbbi cihaz, ESL
