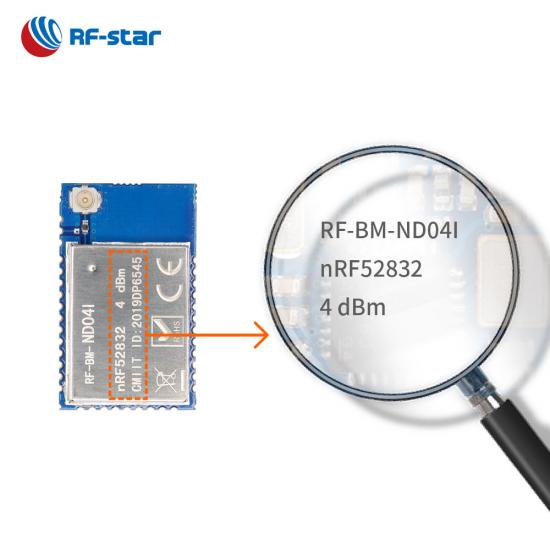

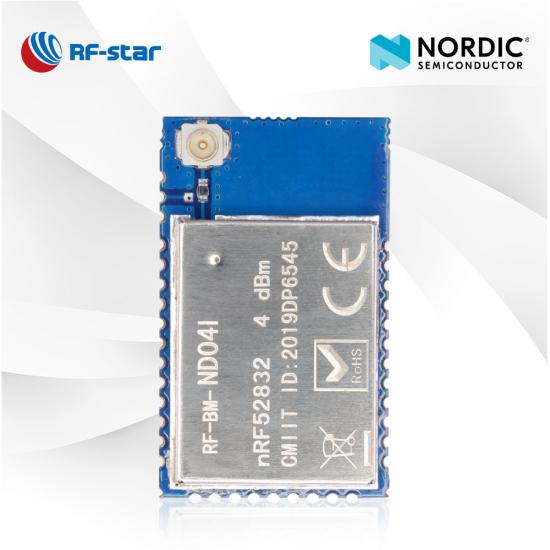

IPEX konnektörlü Bluetooth 5.0 Düşük Enerji nRF52832 Modülü RF-BM-ND04I

RF-BM-ND04I, pille çalışan IoT ürünlerinin ve ağ geçitlerinin yüksek güvenilirlik, yüksek performans gereksinimleri için geliştirilmiş IPEX konnektörlü bir Bluetooth 5.0 Düşük Enerji modülüdür. Bu modül aynı zamanda Bluetooth ağını ve NFC'yi de destekler. IPEX konektörü, yarım delikli anten arayüzünün yanı sıra anten çıkış yolları için daha fazla olanak sağlar. RF-BM-ND04I nRF52832 BLE modülü ile ürün geliştirmeye başlayın.

P/N:
RF-BM-ND04I
mal stoğu:
1000
bilgisayar:
nRF52832
İşlemci:
32-bit ARM® Cortex®-M4 64 MHz
protokoller:
Bluetooth 5.0 low energy, Bluetooth Mesh
Çalışma Frekansı:
2402 MHz ~ 2480 MHz
Paket (mm):

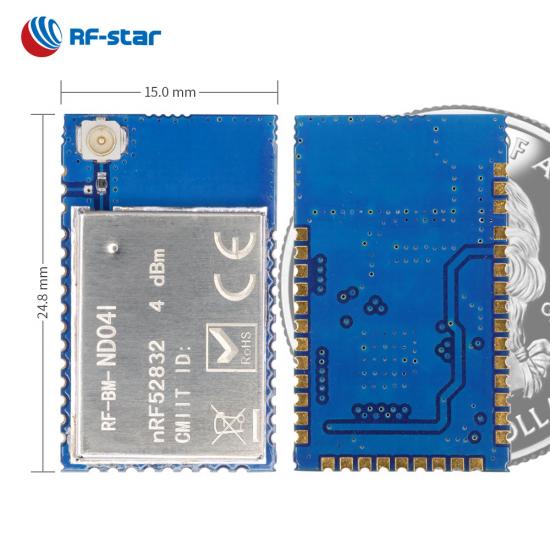

24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin
Özellikleri:
NFC, ANT, 2.4 GHz proprietary, IPEX connector & half-hole interface

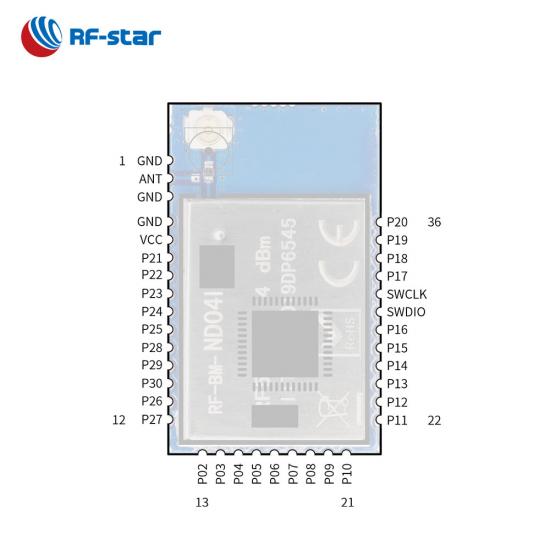

GPIO:
29
Maks. TX Gücü:
+4 dBm
İletim Aralığı:
100 m

Şimdi Sorgula

RF-BM-ND04I, 32 bit ARM ^® Cortex ^{® -M4 işlemcili, çok yönlü}Nordic BLE5.0 SoC nRF52832'yi temel alan bir RF modülüdür . 32,768 kHz ve 32 MHz kristali, LC filtresini, anten eşleştirmesini ve IPEX konnektörü ile yarım delikli arayüzün anten seçeneklerini birleştirir. BLE yığını v5.0'ı destekler ve Bluetooth Mesh , NFC, ANT ve 2,4 GHz tescilli gibi seri arayüz iletişim protokolleriyle önceden programlanabilir . NFC-A çevre birimi, modülün basitleştirilmiş eşleştirme ve ödeme çözümlerinde kullanılmasını sağlar. ^{RF-BM-ND04I'nin ADC, PDM, PWM, I 2}C ve I ^{2 S}gibi çok sayıda dijital çevre birimi ve arayüzü, geniş bir uygulama yelpazesinde uygulanmasını sağlar.

Bluetooth 5.0 Düşük Enerji nRF52832 Modülü RF-BM-ND04I

- Şeffaf İletim (Köprü) Protokolü -

· Çeşitli roller: efendi, köle, efendi-köle, Beacon

· Çoklu bağlantı fonksiyonu: 7 salve ve 1 master'a kadar

· Maks. şeffaf iletim hızı: 46 kB/s'ye kadar

· Veri hızı: 1 Mbps, 2 Mbps

· Özellikler: O TA, gözlemci, kimlik doğrulama

Şeffaf İletim (Köprü) Protokolü -

- Ürün Teşhir -

Alakalı kaynaklar:

Uzun Menzilli nRF52833 ve nRF52832 arasındaki karşılaştırma

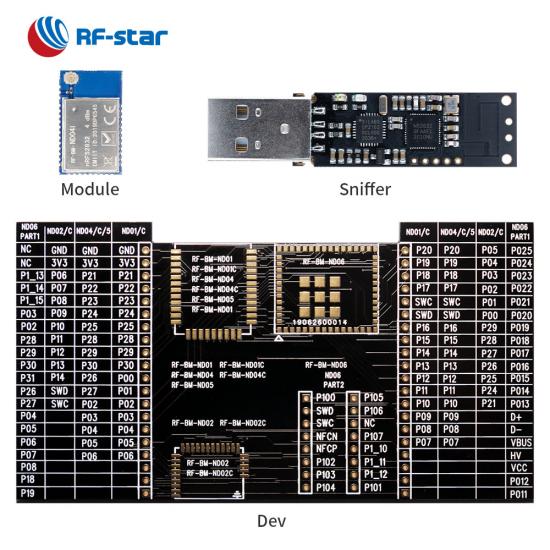

NRF52832 Bluetooth LE Sniffer'ın Tanıtımı

Kablosuz SoC:

ARM® Cortex®-M4 32 bit işlemci, FPU'lu, 64 MHz
TX gücü: -20 dBm ila +4 dBm
BLE modunda hassasiyet: -96 dBm
Hafıza

-512 KB flaş
-64 KB RAM

Veri hızı: 1 Mb/sn, 2 Mb/sn

Desteklenen Protokoller:

Bluetooth 5.0 düşük enerji
Bluetooth Ağı
NFC
KARINCA
2,4 GHz tescilli

Anlık tüketim:

Uyku modunda 2,62 μA
200 ms yayın döngüsünde 77,7 μA
50 ms bağlantı döngüsünde 72,8 μA

Çalışma Aralığı:

Besleme gerilimi aralığı 1,7 V ~ 3,6 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

NFC-A
12 bit, 200 ks/sn ADC
29 GPIO
PWM
PDM
SPI ana/bağımlı
I²C ana/bağımlı
I²S
UART (CTS/RTS)

RF-BM-ND04_ND04I Donanım Veri Sayfası V1.2_20230526

NORDIC nRF52 Serisi BLE Modülü
Parça Numarası	RF-BM-ND09A	RF-BM-ND09	RF-BM-ND08C	RF-BM-ND04CI	RF-BM-ND04C	RF-BM-ND08	RF-BM-ND04I	RF-BM-ND04
Fotoğraf
entegre devre	nRF52805	nRF52805	nRF52810	nRF52810	nRF52810	nRF52832	nRF52832	nRF52832
Çekirdek	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F
Anten	PCB / Ped	Ped	PCB/Yarım delikli arayüz	IPEX/Yarım delikli arayüz	PCB'ler	PCB/Yarım delikli arayüz	IPEX/Yarım delikli arayüz	PCB'ler
Veri deposu	24 KB	24 KB	24 KB	24 KB	24 KB	64 KB	64 KB	64 KB
Flaş	192 KB	192 KB	192 KB	192 KB	192 KB	512 KB	512 KB	512 KB
Protokoller	BLE5.3, Tescilli, ANT	BLE5.3, Tescilli, ANT	BLE5.3, Tescilli, ANT	BLE5.3, BLE 2M PHY, Tescilli, ANT	BLE5.3, Tescilli, ANT	BLE5.3, Tescilli, ANT, NFC	BLE5.3, Tescilli, ANT, NFC	BLE5.3, Tescilli, ANT, NFC
Güç kaynağı	1,7 V ~ 3,6 V, 3,3 V önerilir	1,7 V ~ 3,6 V, 3,3 V önerilir	1,7 V ~ 3,6 V, 3,3 V önerilir	1,7 V ~ 3,6 V, 3,3 V önerilir	1,7 V ~ 3,6 V, 3,3 V önerilir	1,7 V ~ 3,6 V, 3,3 V önerilir	1,7 V ~ 3,6 V, 3,3 V önerilir	1,7 V ~ 3,6 V, 3,3 V önerilir
Sıklık	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Maks. Teksas Gücü	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm
Hassasiyet Alma	-97 dBm @1 Mbit/s BLE	-97 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE
GPIO	10	10	16	29	29	29	29	29
Çalışma sıcaklığı	-40°C ~ +85°C	-40°C ~ +105°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C
İletim Aralığı	30 m	40 m (harici PCB anteni)	75 m	100 m (harici PCB anteni)	80 m	80 m	110 m (harici PCB anteni)	90 m
Boyut (mm)	7,0x9,0x2,0	7,0x7,0x2,0	15,2x11,2x1,7	24,8x15,0x2,3	24,8x15,0x2,3	15,2x11,2x1,7	24,8x15,0x2,3	24,8x15,0x2,3
Paket	0,6 mm aralıklı DFN	0,6 mm aralıklı DFN	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik
OTA	√	√	√	√	√	√	√	√
Bluetooth Ağı	×	×	×	×	×	√	√	√
Uzun mesafe	×	×	×	×	×	×	×	×
2Mbps PHY	√	√	√	√	√	√	√	√
AoA/AoD	×	×	×	×	×	×	×	×
UART Protokolü	Köle	Köle	Köle	Köle	Köle	Aynı anda efendi-köle, bir efendi-köle	Aynı anda efendi-köle, bir efendi-köle	Aynı anda efendi-köle, bir efendi-köle
Fonksiyonlar	Ultra küçük boyut, Yüksek etkili	Ultra küçük boyut, yüksek etkili, Harici anten için uygun	Yüksek uyumluluk, Yüksek etkili	Daha fazla harici anten tasarımı için yüksek etkili IPEX konektörü	Daha düşük güç tüketimi, Yüksek etkili	Daha fazla uygulama için kompakt boyut	Daha uzun iletim aralığına sahip harici antenler için uygundur	Yüksek uyumluluk
