RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

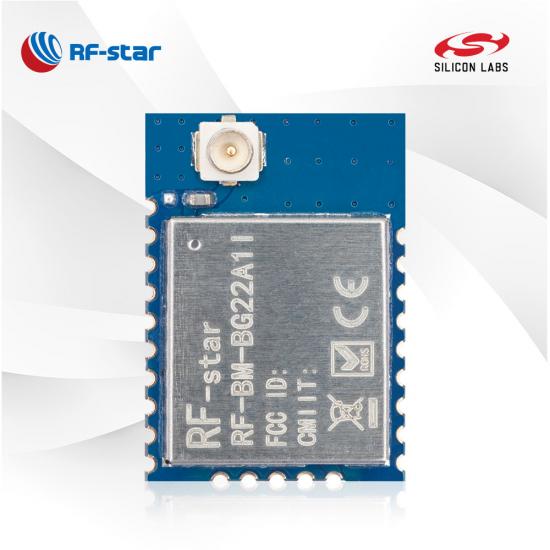

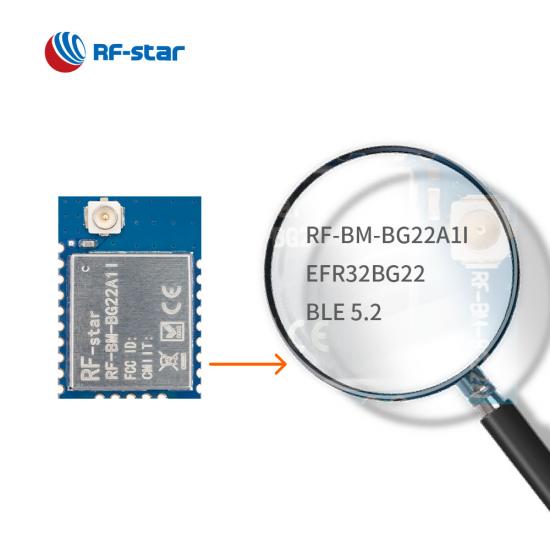

IPEX RF-BM-BG22A1I ile BLE5.2 EFR32BG22 Modülü

RF-BM-BG22A1I, madeni para büyüklüğündeki pilin daha uzun servis ömrünü uzatabilen, sektör lideri enerji verimliliği için geliştirilmiş bir Bluetooth 5.2 Düşük Enerji modülüdür. EFR32BG22 ultra düşük güçlü Bluetooth modülüyle ürün geliştirmeye başlayın .

P/N:
RF-BM-BG22A1I
bilgisayar:
EFR32BG22C112F352GM32-C
İşlemci:
32-bit 38.4 MHz ARM® Cortex®-M33
protokoller:
Bluetooth 5.2 low energy
Çalışma Frekansı:
2402 MHz ~ 2480 MHz
Paket (mm):

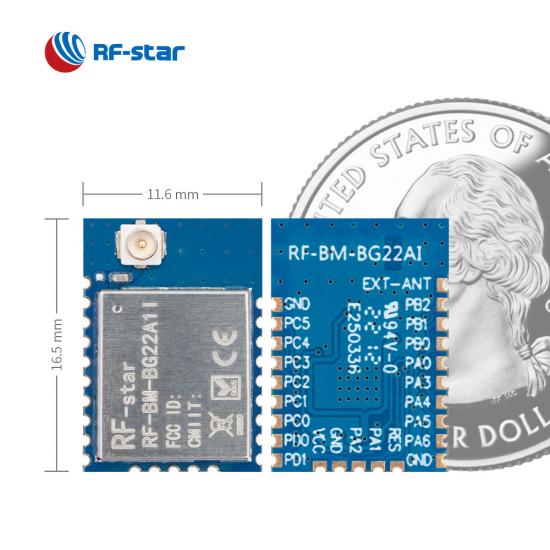

16.5 × 11.6 × 2.10, half-hole, 1.27 pitch, 24-pin
Özellikleri:
2.4 GHz proprietary
GPIO:
18
Maks. TX Gücü:
0 dBm
İletim Aralığı:
50 m

Şimdi Sorgula

RF-BM-BG22A1I, Silicon Labs'ın Gecko SoC ailesinden biri olan EFR32BG22C112F352GM32-C'yi temel alan , 38,4 MHz maksimum çalışma frekansına sahip 32 bit ARM® Cortex®-M33 çekirdeğine sahip bir RF modülüdür . 38,4 MHz'lik bir kristal, bir eşleştirme, bir anten eşleştirme ve bir alçak geçiş filtresi içerir. Bluetooth 5.2 düşük enerji ve Bluetooth 5.0 düşük enerjiyi destekler ve basit programlama için seri arayüz iletişim protokolüyle önceden programlanabilir. Ayrıca PRS, ADC, UART, SPI, I²C, PWM, ISO 7816, IrDA, I²S, EUART ve PDM gibi çeşitli analog ve dijital arayüzlere sahiptir. Düşük güç tüketimi, kompakt boyut, sağlam bağlantı mesafesi ve sağlam güvenilirliğe sahiptir. EFR32BG22 modülü 0 dBm TX gücüne kadar ulaşır. RF-BM-BG22A1I, BG22A3I ile pin-2 pin uyumludur .

RF-BM-BG22A1I, RF-BM-BG22A1'den optimize edilmiş yeni bir üründür . Daha uzun bir iletim aralığı elde etmek için IPEX antenine sahiptir .

EFR32BG22 BLE5.2 Modülü RF-BM-BG22A1I

· Çeşitli roller: efendi, köle, efendi-köle, Beacon

· Çoklu bağlantı fonksiyonu: 7 salve ve 1 master'a kadar

· Kararlı şeffaf iletim hızı: 50 kB/s'ye kadar

· Veri hızı: 1 Mbps, 2 Mbps

· Özellikler: OTA, kimlik doğrulama

· Genişletilmiş Yayın Paketi

· Uzun mesafe

Alakalı kaynaklar:

RFstar BG22A1 Bluetooth Modülü BMS Endüstrisine Güç Veriyor

Kablosuz SoC:

32 bit 38,4 MHz ^ARM® Cortex® ^-M33
TX gücü: -28 dBm ila 0 dBm
Hassasiyet @ 1 Mbit/s GFSK: -98,9 dBm
Hafıza

352 kB flaş
32 kB RAM

Veri hızı: 1 Mb/sn, 2 Mb/sn

Desteklenen Modülasyon Formatı

Tamamen yapılandırılabilir şekillendirmeye sahip (G)FSK
OQPSK DSSS'si
(G)MSK

Protokoller:

Bluetooth Düşük Enerji (Bluetooth 5.2)
Tescilli

Anlık tüketim:

Uyku modunda 3,02 μA
200 ms yayın döngüsünde 55,84 μA
30 ms bağlantı döngüsünde 90,58 μA

Çalışma Aralığı:

Besleme gerilimi aralığı 1,7 V ~ 3,6 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

16 bitlik ADC
18 GPIO
DMA
PDM _
PRS
EUART
I²C
GTC _
Bekçi köpeği
UART/SPI/Akıllı Kart (ISO 7816)/IrDA/I2S

Sertifikalar:

FCC
SRRC
CE _
R- İSG

RF-BM-BG22A1(I) Donanım Veri Sayfası V1.3_20230526

Silicon Labs EFR32BG22 Kablosuz Gecko Serisi BLE Modülleri
Parça Numarası	RF-BM-BG22C3	RF-BM-BG22B1	RF-BM-BG22A3I	RF-BM-BG22A3	RF-BM-BG22A1I	RF-BM-BG22A1
Fotoğraf
entegre devre	EFR32BG22C224F512GM32-C	EFR32BG22C112F352GM32-C	EFR32BG22C224F512GM32-C	EFR32BG22C224F512GM32-C	EFR32BG22C112F352GM32-C	EFR32BG22C112F352GM32-C
Çekirdek	76,8 MHz ARM® Cortex®-M33	38,4 MHz ARM® Cortex®-M33	76,8 MHz ARM® Cortex®-M33	76,8 MHz ARM® Cortex®-M33	38,4 MHz ARM® Cortex®-M33	38,4 MHz ARM® Cortex®-M33
Anten	Çip/Yarım delikli arayüz	PCB'ler	IPEX/Yarım delikli arayüz	PCB/Yarım delikli arayüz	IPEX/Yarım delikli arayüz	PCB/Yarım delikli arayüz
Veri deposu	32 KB	32 KB	32 KB	32 KB	32 KB	32 KB
Flaş	512 KB	512 KB	512 KB	512 KB	352 KB	352 KB
Protokoller	BLE5.3, Tescilli	BLE5.3, Tescilli	BLE5.3, Tescilli	BLE5.3, Tescilli	BLE5.3, Tescilli	BLE5.3, Tescilli
Güç kaynağı	2,2 V ~ 3,8 V, 3,3 V önerilir	2,2 V ~ 3,8 V, 3,3 V önerilir	2,2 V ~ 3,8 V, 3,3 V önerilir	2,2 V ~ 3,8 V, 3,3 V önerilir	2,2 V ~ 3,8 V, 3,3 V önerilir	2,2 V ~ 3,8 V, 3,3 V önerilir
Sıklık	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Maks. Teksas Gücü	+6 dBm	0 dBm	+6 dBm	+6 dBm	0 dBm	0 dBm
Hassasiyet Alma	-106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-106,7 dBm (125 kbps GFSK) -98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)	-98,9 dBm (1 Mbit/s GFSK) -96,2 dBm (2 Mbit/s GFSK)
GPIO	12	10	18	18	18	18
Çalışma sıcaklığı	-40°C ~ +85°C	-40°C ~ +105°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C
İletim Aralığı	Çip anteni 40 m @ 1M PHY 80 m @ LE KODU	80 m	Harici PCB anteni 150 m @ 1M PHY 280 m @ LE KODU	120 m @ 1M PHY 240 m @ LE KODU	200 m (harici PCB anteni)	90 m @ 1M PHY
Boyut (mm)	8x8x1,82	16,5x11,6x2,06	16,5x11,6x2,06	16,5x11,6x2,06	16,5x11,6x2,06	16,5x11,6x2,06
Paket	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik
OTA	√	√	√	√	√	√
Bluetooth Ağı	LPN	×	LPN	LPN	×	×
Uzun mesafe	√	×	√	√	×	×
2Mbps PHY	√	√	√	√	√	√
AoA/AoD	√	×	√	√	×	×
UART Protokolü	Eş zamanlı olarak efendi-köle, efendi-köle	Eş zamanlı olarak efendi-köle, efendi-köle	Eş zamanlı olarak efendi-köle, efendi-köle	Eş zamanlı olarak efendi-köle, efendi-köle	Eş zamanlı olarak efendi-köle, efendi-köle	Eş zamanlı olarak efendi-köle, efendi-köle
Fonksiyonlar	Ultra küçük boyut, Harici antenlere uygun	Daha küçük boyut, Yüksek maliyetli	Karmaşık uygulamalar için uygundur	AoA/AoD'yi destekleyin	Karmaşık uygulamalar için uygundur	Yüksek maliyetli
