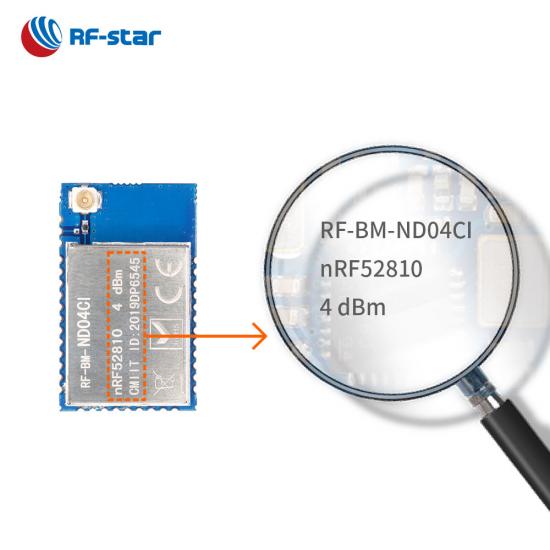

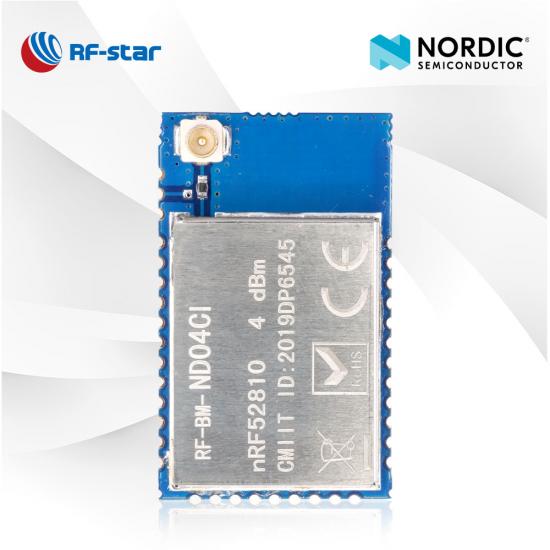

Nordic SoC nRF52810 RF-BM-ND04CI ile Pille Çalışan Bluetooth 5.0 Düşük Enerji Modülü

RF-BM-ND04CI, pille çalışan IoT ürünlerinin yüksek güvenilirlik, yüksek performans gereksinimleri için geliştirilmiş bir Bluetooth 5.0 Düşük Enerji modülüdür. Daha az karmaşık kullanımlara sahip uygulamalar için ideal bir modüldür. IPEX konektörü, yarım delikli anten arayüzünün yanı sıra anten çıkış yolları için daha fazla olanak sağlar. RF-BM-ND04CI nRF52810 BLE modülü ile ürün geliştirmeye başlayın.

P/N:
RF-BM-ND04CI
mal stoğu:
1000
bilgisayar:
nRF52810
İşlemci:
32-bit ARM® Cortex®-M4 64 MHz
protokoller:
Bluetooth 5.0 low energy
Çalışma Frekansı:
2402 MHz ~ 2480 MHz

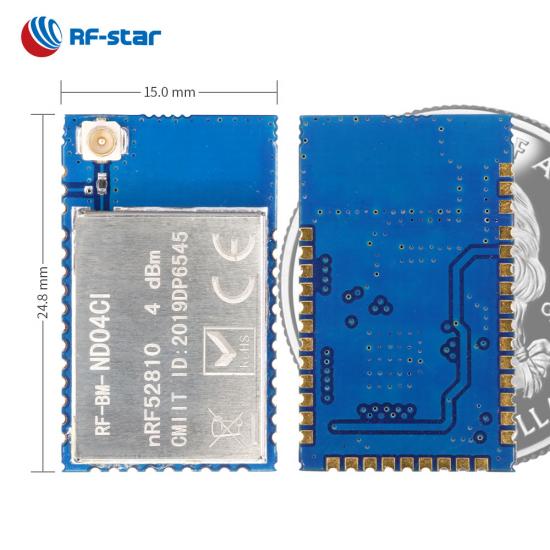

Paket (mm):
24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin
Özellikleri:
ANT, 2.4 GHz proprietary, IPEX connector & half-hole interface

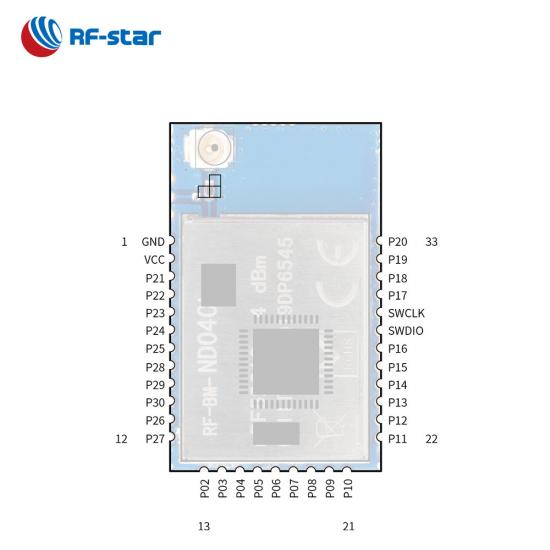

GPIO:
29
Maks. TX Gücü:
+4 dBm
İletim Aralığı:
100 m

Şimdi Sorgula

RF-BM-ND04CI, 32 bit ARM® Cortex®-M4 işlemciye sahip çok yönlü Nordic nRF52810 SoC'yi temel alan bir BLE 5.0 modülüdür . 32,768 kHz ve 32 MHz kristali, LC filtresini, anten eşleştirmesini ve IPEX konnektörü ile yarım delikli arayüzün anten seçeneklerini birleştirir. Yüksek hızlı 2 Mbps özelliği de dahil olmak üzere BLE yığını v5.0'ı destekler. RF-BM-ND04CI'nin PDM, PWM, UART, SPI, I²C ve 12 bit ADC gibi çok sayıda dijital çevre birimi ve arabirimi , uzaktan kumandalar, giyilebilir cihazlar, sanal gerçeklik kulaklıkları vb. dahil olmak üzere birçok uygulamada uygulanmasını sağlar . Düşük güç tüketimi, sağlam bağlantı mesafesi ve sağlam güvenilirliğe sahiptir.

Nordic SoC nRF52810 RF-BM-ND04CI'ye sahip Bluetooth 5.0 Düşük Enerji modülü

Güçlü İşlemci

RF-BM-ND04CI, güçlü 64 MHz 32 bit ARM® Cortex®-M4 işlemciye sahip bir Bluetooth 5.0 Düşük Enerji modülüdür.

Zengin Çevre Birimleri ve Arayüzler

NRF52810 modülünde PDM, PWM, UART, SPI, I2C ve 12 bit ADC gibi çok sayıda dijital çevre birimi ve arayüz bulunur.

Harici Anten

Anten eşleştirme ve RF çıkış modu seçeneği (IPEX anten konektörü ve yarım delikli RF arayüzü), cihazınızı bağlamanız için esnek iletim aralığı sağlar.

Ultra Düşük Güç Tüketimi

NRF52810 BLE modülünün güç tüketimi uyku modunda 1,23 μA çekiyor.

UART Protokolü

OTA ile zengin işlevler, yalnızca köle

- Şeffaf İletim (Köprü) Protokolü -

· Çeşitli roller: köle, İşaretçi

· Maks. şeffaf iletim hızı: 46 kB/s'ye kadar

· Özellikler: OTA, kimlik doğrulama

Bluetooth 5.0 Düşük Enerji nRF52810 modülü RF-BM-ND04CI İletim protokolü

Referans Kaynağı:

Nordic BLE Serisi Ürünler Kaç Çalışma Modunu Destekleyebilir?

Kablosuz SoC:

ARM® Cortex®-M4 32 bit işlemci, FPU'lu, 64 MHz
TX gücü: -20 dBm ila +4 dBm
BLE modunda hassasiyet: -96 dBm
Hafıza

-192 KB flaş
-24 KB RAM

Veri hızı: 1 Mb/sn, 2 Mb/sn

Desteklenen Protokoller:

Bluetooth 5.0 düşük enerji
KARINCA
2,4 GHz tescilli

Anlık tüketim:

Uyku modunda 2,62 μA
200 ms yayın döngüsünde 70,33 μA
50 ms bağlantı döngüsünde 64,72 μA

Çalışma Aralığı:

Besleme gerilimi aralığı 1,7 V ~ 3,6 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

12 bit, 200 ks/sn ADC
29 GPIO
4 kanallı PWM
Dijital mikrofon arayüzü (PDM)
SPI ana/bağımlı
I²C ana/bağımlı
UART (CTS/RTS)

RF-BM-ND04C_ND04CI Donanım Veri Sayfası V1.1_20230526

NORDIC nRF52 Serisi BLE Modülü
Parça Numarası	RF-BM-ND09A	RF-BM-ND09	RF-BM-ND08C	RF-BM-ND04CI	RF-BM-ND04C	RF-BM-ND08	RF-BM-ND04I	RF-BM-ND04
Fotoğraf
entegre devre	nRF52805	nRF52805	nRF52810	nRF52810	nRF52810	nRF52832	nRF52832	nRF52832
Çekirdek	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F
Anten	PCB / Ped	Ped	PCB/Yarım delikli arayüz	IPEX/Yarım delikli arayüz	PCB'ler	PCB/Yarım delikli arayüz	IPEX/Yarım delikli arayüz	PCB'ler
Veri deposu	24 KB	24 KB	24 KB	24 KB	24 KB	64 KB	64 KB	64 KB
Flaş	192 KB	192 KB	192 KB	192 KB	192 KB	512 KB	512 KB	512 KB
Protokoller	BLE5.3, Tescilli, ANT	BLE5.3, Tescilli, ANT	BLE5.3, Tescilli, ANT	BLE5.3, BLE 2M PHY, Tescilli, ANT	BLE5.3, Tescilli, ANT	BLE5.3, Tescilli, ANT, NFC	BLE5.3, Tescilli, ANT, NFC	BLE5.3, Tescilli, ANT, NFC
Güç kaynağı	1,7 V ~ 3,6 V, 3,3 V önerilir	1,7 V ~ 3,6 V, 3,3 V önerilir	1,7 V ~ 3,6 V, 3,3 V önerilir	1,7 V ~ 3,6 V, 3,3 V önerilir	1,7 V ~ 3,6 V, 3,3 V önerilir	1,7 V ~ 3,6 V, 3,3 V önerilir	1,7 V ~ 3,6 V, 3,3 V önerilir	1,7 V ~ 3,6 V, 3,3 V önerilir
Sıklık	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz	2,4 GHz
Maks. Teksas Gücü	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm	+4 dBm
Hassasiyet Alma	-97 dBm @1 Mbit/s BLE	-97 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE
GPIO	10	10	16	29	16	29	29	29
Çalışma sıcaklığı	-40°C ~ +85°C	-40°C ~ +105°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C	-40°C ~ +125°C
İletim Aralığı	30 m	40 m (harici PCB anteni)	75 m	100 m (harici PCB anteni)	80 m	80 m	110 m (harici PCB anteni)	90 m
Boyut (mm)	7,0x9,0x2,0	7,0x7,0x2,0	15,2x11,2x1,7	24,8x15,0x2,3	24,8x15,0x2,3	15,2x11,2x1,7	24,8x15,0x2,3	24,8x15,0x2,3
Paket	0,6 mm aralıklı DFN	0,6 mm aralıklı DFN	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik	1,27 mm aralıklı yarım delik
OTA	√	√	√	√	√	√	√	√
Bluetooth Ağı	×	×	×	×	×	√	√	√
Uzun mesafe	×	×	×	×	×	×	×	×
2Mbps PHY	√	√	√	√	√	√	√	√
AoA/AoD	×	×	×	×	×	×	×	×
UART Protokolü	Köle	Köle	Köle	Köle	Köle	Aynı anda efendi-köle, bir efendi-köle	Aynı anda efendi-köle, bir efendi-köle	Aynı anda efendi-köle, bir efendi-köle
Fonksiyonlar	Ultra küçük boyut, Yüksek etkili	Ultra küçük boyut, yüksek etkili, Harici anten için uygun	Yüksek uyumluluk, Yüksek etkili	Daha fazla harici anten tasarımı için yüksek etkili IPEX konektörü	Daha düşük güç tüketimi, Yüksek etkili	Daha fazla uygulama için kompakt boyut	Daha uzun iletim aralığına sahip harici antenler için uygundur	Yüksek uyumluluk
