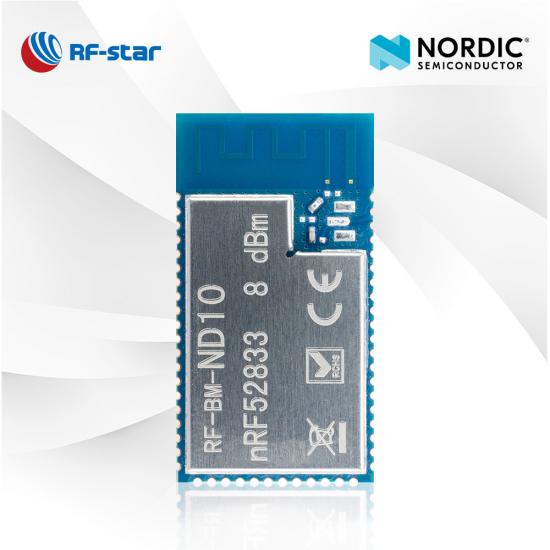

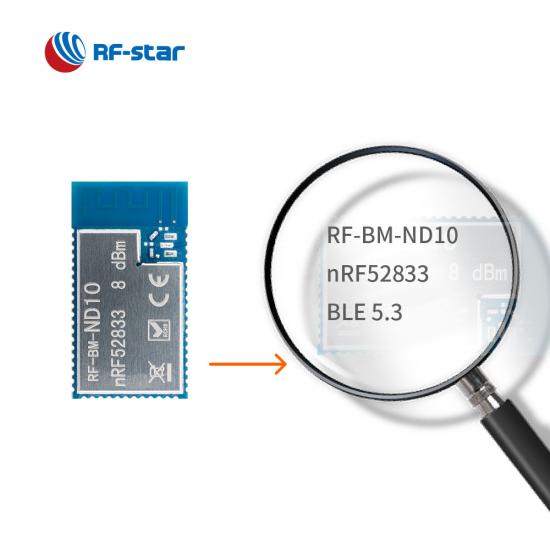

RF-BM-ND10 nRF52833 BLE5.3 ZigBee Konu Çoklu Protokol Modülü

Kablosuz SoC:

• ARM® Cortex®-M4 FPU'lu 32 bit işlemci, 64 MHz
• TX gücü: -20 dBm ila +4 dBm
• BLE modunda hassasiyet:

  • -96 dBm (@ BLE 1 Mbps)

  • 103 dBm (@BLE 125 kbps uzun menzil modu)

  • 99 dBm (@802.15.4 250 kbps)

  • -93 dBm (@2,4 GHz 1 Mb/sn)

  • 89 dBm (@2,4 GHz 2 Mb/sn)

• Hafıza
• 512 KB flaş
• 128 KB RAM

RF Özellikleri:

• Bluetooth® ^5.3  Düşük Enerji
• Veri hızı: 2 Mbps, 1 Mbps, 500 kbps ve 125 kbps
• Bluetooth Yön Bulma
• Konu: 250 kbps
• 2,4 GHz Tescilli: 2 Mbps, 1 Mbps
• IEEE 802.15.4-2006
• Veri hızı: 250 kbps
• İplik
• ZigBee _
• 2,4 GHz Tescilli

• Veri hızı: 2 Mbps, 1 Mbps

•   USB 2.0
• NFC
• KARINCA

Anlık tüketim:

• TX'de 15,5 mA tepe akımı (+8 dBm)

• TX'de 6,0 mA tepe akımı (0 dBm)

• 1 Mbps'de RX'te 6,0 mA tepe akımı

Çalışma Aralığı:

• Besleme voltajı aralığı 1,7 V ~ 5,5 V
• Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

• 12 Mbps tam hızlı USB 2.0
•  Yüksek hızlı  32 MHz SPI
• Tip-2 NFC-A
• 2xUART(CTS/RTS)
• I²S
• PDM
• 4xPWM
• QDEC
• 12 bit, 200 kps ADC
• 64 seviye düşük güç karşılaştırıcısı,
• Genel amaçlı karşılaştırıcı
• 5 x 32 bit zamanlayıcı/sayaç
• 3 x 24 bit gerçek zamanlı sayaç

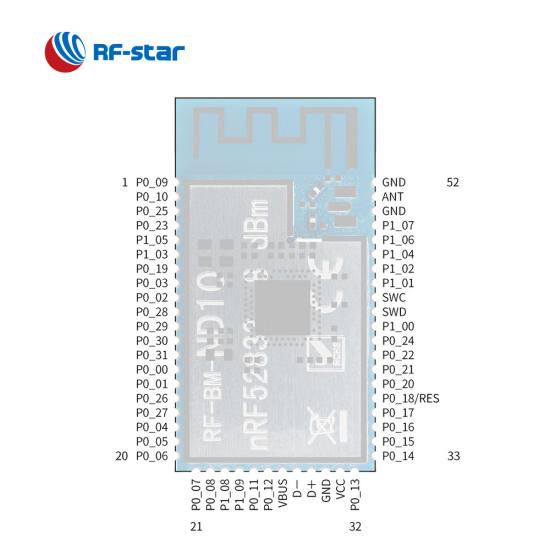

• 42 GPIO
• Sıcaklık sensörü
• WDT
• RNG
