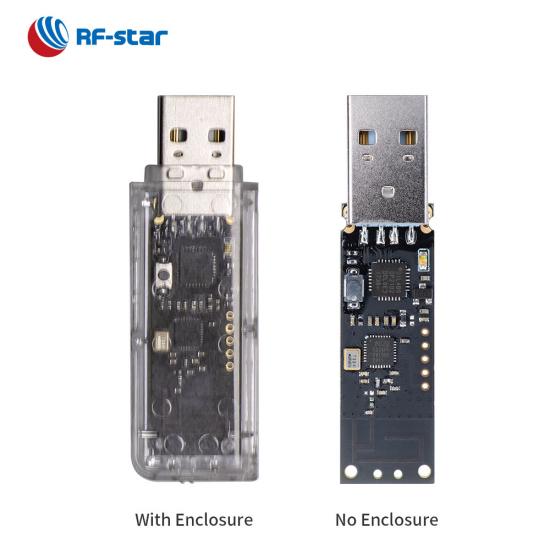

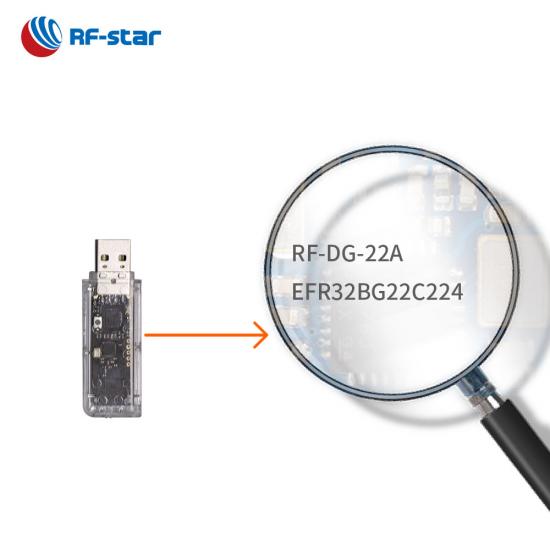

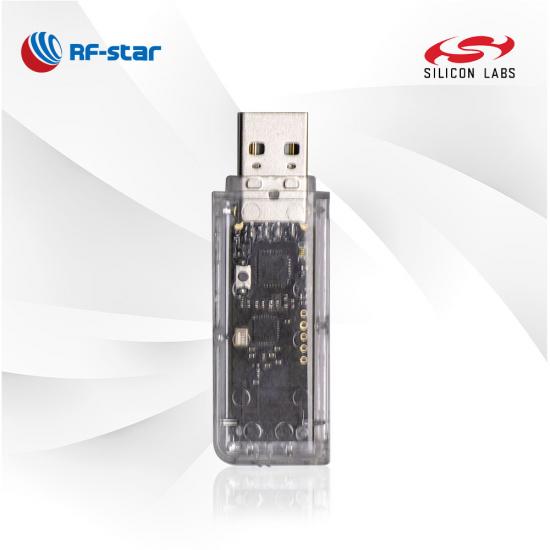

RF-DG-22A, Siliconlabs EFR32BG22C224 çipini temel alan bir geliştirme kitidir. Dongle ağ geçidi, bluetooth cihazlarından kablosuz sinyali yakalamak için kullanılabilir. Ayrıca BLE Beacon cihazı için gerçek zamanlı izleme olanağı sağlar.
P/N:
RF-DG-22Abilgisayar:
EFR32BG22C224Paket (mm):

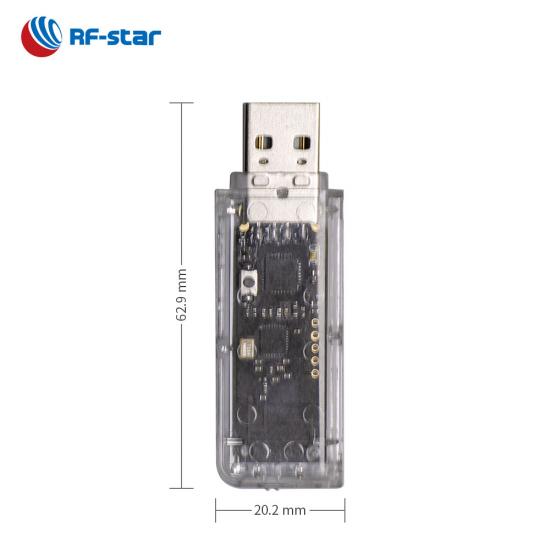

62.9 mm × 20.2 mm × 8.0 mmİletim Aralığı:
50 m· Veri yerel yönetimini destekleyin
· BLE veri türü türlerini yakalama desteği
· Gerçek zamanlı izleme Beacon cihazı durumu
· Aynı anda birden fazla cihazın reklam paketlerini yakalayın
· Verileri iBeacon ve Eddystone'a (UID, TLM ve URL) göre filtreleyin
- Uygulamalar -
· İç Mekan Konumlandırma
· Varlık Yönetimi
· Otopark Yönetimi
· Uzaktan gözlemleme
· Sıcaklık ve nem izleme
· Personel Yönetimi
| USB Dongle'ları | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Parça Numarası | RF-DG-22A | RF-DG-40A | RF-DG-32B | RF-DG-52PA | RF-DG-52PAS | USB Dongle'ı | |||
| Fotoğraf |  |
 |
 |
 |
 |
 |
|||
| entegre devre | EFR32BG22C224 | nRF52840 | nRF52832 | CC2652P | CC2652P | CC2540 | |||
| Çekirdek | 76,8 MHz ARM Cortex-M33 | 64 MHz ARM® Cortex®-M4F | 64 MHz ARM® Cortex®-M4F | 48 MHz ARM® Cortex®-M4F | 48 MHz ARM® Cortex®-M4F | 8051 | |||
| Anten | PCB'ler | PCB (IPEX konektörü NFC sinyalini dışarı çıkarır) | PCB'ler | PCB'ler | SMA Konektörü | PCB'ler | |||
| Veri deposu | 32 KB | 256 KB | 64 KB | 88 KB | 88 KB | 8 KB | |||
| Flaş | 512 KB | 1 MB | 512 KB | 352 KB | 352 KB | 256 KB | |||
| Protokoller | Gözlemci, BLE master-slave protokolü | Sniffer (ZigBee/BLE), Bootloader, BLE master-slave protokolü | Algılayıcı (yalnızca BLE), BLE ana-bağımlı protokolü | ZigBee Koordinatörü | ZigBee Koordinatörü | Beacon, Sniffer, HID, HCI, , BLE köle protokolü | |||
| Maks. Teksas Gücü | +6 dBm | +8 dBm | +4 dBm | +20 dBm | +20 dBm | +4 dBm | |||
| PCBA Boyutu (mm) | 56,7x13,9x4,5 | 60x18,5x4,5 | 56,7 × 13,9 × 4,5 | 62,8 × 16,7 × 4,5 | 73,3 × 20 × 7,5 | 19,8 × 9,7 × 4,5 | |||
| Dış Boyut (mm) | 62,9x20,2x8,0 | Yok | 62,9x20,2x8,0 | Yok | 73,3 × 23,6 × 14,1 | 21,7 × 14,3 × 5,3 | |||
| Fonksiyonlar | Beacon veri monitörü, BLE veri paketleri yakalama, BLE ağ geçidi | PC nRF Bağlantısını Destekleyin, Tüm BLE5.0 veri paketlerini yakalamayı destekleyin, NORDIC Dongle'ın yerini alabilir | BLE5.0 veri paketlerini yakalama desteği (Uzun Menzil ve Mesh hariç) | Açık kaynak platformu ZHA ve Zigbee2MQTT'yi destekler, yerleşik PCB anteni ile 20 dBm'ye kadar TX gücü, Akıllı ev ağ geçidi | Açık kaynak platformu ZHA ve Zigbee2MQTT'yi, uygulanabilir harici antenler için SMA konnektörünü, Akıllı ev ağ geçidini destekleyin | Küçük boyut, Yüksek maliyetli, TI Sniffer masaüstü aracını destekler, USB sensörü, USD adaptörü | |||
