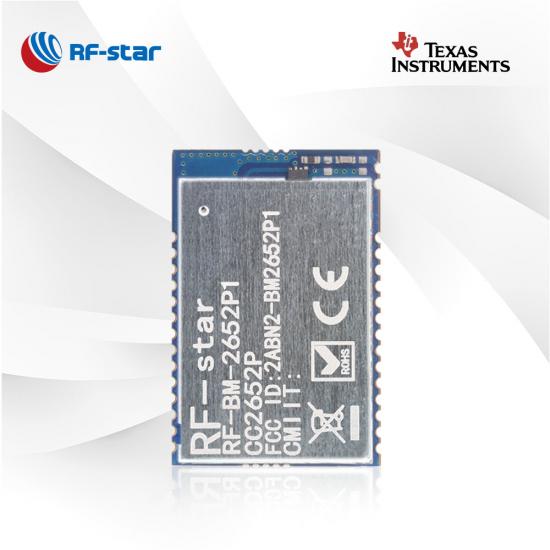

Sertifikalı CC2652P Çoklu Protokol Modülü RF-BM-2652P1

  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT
  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT
  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT
  • CC2652P Multi Protocol Module RF-BM-2652P1 for ZHA&Zigbee2MQTT

Sertifikalı CC2652P Çoklu Protokol Modülü RF-BM-2652P1

RF-BM-2652P1 çoklu protokol modülü, yüksek gereksinimli IoT pazarlarına yöneliktir. Modül BLE 5.1, ZigBee, Thread IEEE 802.15.4, IPv6 özellikli akıllı nesneleri (6LoWPAN) destekler ve tescillidir. CC2652P modülü, ZHA (ZigBee Ev Otomasyonu) ve Zigbee2MQTT için en uygun RF modülü olabilir.

  • P/N:

    RF-BM-2652P1

  • bilgisayar:

    CC2652P

  • İşlemci:

    48 MHz ARM® Cortex®-M4F

  • protokoller:

    Bluetooth 5.1 Low Energy, Thread, Zigbee 3.0, IEEE 802.15.4, IPv6-enabled smart objects (6LoWPAN), proprietary

  • Çalışma Frekansı:

    2402 MHz ~ 2480 MHz

  • Paket (mm):

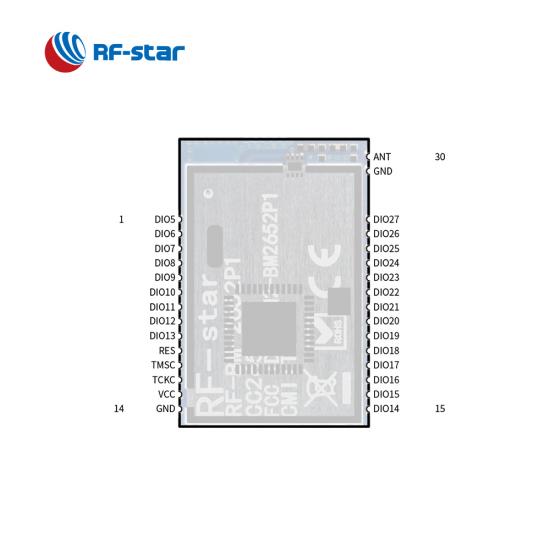

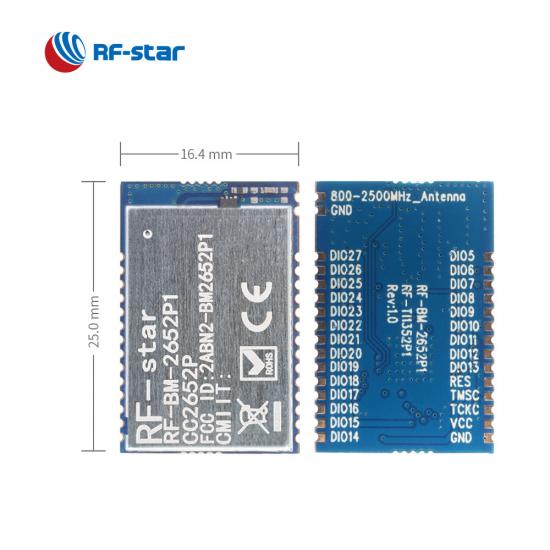

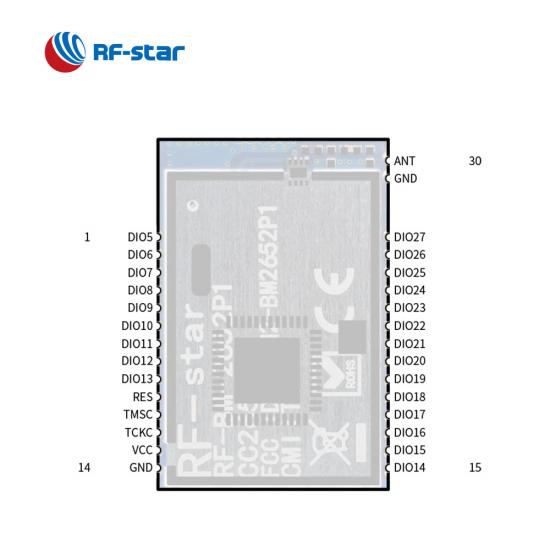

    25.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • Özellikleri:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh, Zigbee coordinator, Zigbee network processor

  • GPIO:

    23

  • Maks. TX Gücü:

    +20 dBm

  • İletim Aralığı:

    500 m (@BLE), 800 m (@ZigBee)
Şimdi Sorgula

RF-BM-2652P1, 48 MHz ARM® Cortex®-M4F güçlü işlemciye sahip TI CC2652P tabanlı çok protokollü bir modüldür . 48 MHz kristal, 32.768 kHz kristal, 352 kB Flash, 256 kB ROM, LC filtresi ve yüksek performanslı PCB yerleşik anteni birleştirir. TX gücü 20 dBm'ye kadardır, bu da RF modülünün daha uzun bir iletim aralığına ulaşmasını destekler ve ZHA (ZigBee Ev Otomasyonu) ve Zigbee2MQTT'de mükemmel şekilde çalışabilir . Dinamik Çoklu Protokol Yöneticisi (DMM) sürücüsü, CC2652P modülünün aynı anda bir BLE, ZigBee, Thread cihazı veya birkaç protokole sahip bir cihaz olarak çalışmasını sağlar.


CC2652P Çoklu Protokol Modülü RF-BM-2652P1

Çoklu Protokoller Desteklenir

RF-BM-2652P1, Thread, Zigbee®, Bluetooth® 5.3 Low Energy, IEEE 802.15.4, IPv6 özellikli akıllı nesneler (6LoWPAN), TI 15.4-Stack (2,4 GHz) dahil özel sistemleri destekleyen çok protokollü bir 2,4 GHz kablosuz modüldür ).

Yüksek Güçlü Amplifikatör

85 mA'de sınıfının en iyisi iletim akımı tüketimine sahip entegre +20 dBm yüksek güçlü amplifikatör kullanan CC2652P 2,4 GHz RF modülü, kablosuz cihazlarınızın çok daha uzun bir menzile ulaşmasına yardımcı olabilir.

Mükemmel Alıcı Hassasiyeti

CC2652P'nin alma hassasiyeti 802.15.4 (2,4 GHz) 1 Mbps için -100 dBm, Bluetooth 125 kbps (LE kodu PHY) için -105 dBm olarak optimize edilmiştir. Bu, 2,4 GHz modülünü ZigBee2mqtt'ye çok uygun hale getirir.

Dinamik Çoklu Protokol Yöneticisi

DMM sürücüsüne sahip CC2652P modülü, örneğin birden fazla kablosuz yığına izin verir. BLE, ZigBee, Thread protokolü ve daha fazlası bir arada var olacak ve eş zamanlı çalışacak.


- İlgili video -


Referans Kaynağı:

RF-star ZigBee CC2652P Modülleri Nelerdir?

RF-star ZigBee CC2652P Modülü Ne İçin Kullanılabilir?

ZigBee CC2652P Çözümü Doğal Gaz Patlamasını Uzaklaştırmanıza Yardımcı Olur

Kablosuz SoC:


  • 48 MHz ARM ®  Cortex ® -M4F işlemci
  • TX gücü: +20 dBm'ye kadar
  • Hassasiyet :
    • -100 dBm @ 802.15.4 (2,4 GHz)
    • -105 dBm @ Bluetooth 5.0 (LE Kodlu PHY) (125 kbps)
  • Hafıza
    • 352 kB flaş
    • 256 kB ROM
    • 8 0kB SRAM
  • Veri Hızı:
    • LE 1M FİZ
    • LE 2M PHY
    • LE Kodlu PHY (uzun menzilli)


Özellikler:


  • Bluetooth 5.1 Düşük Enerji
  • İplik
  • Zigbee 3.0
  • IEEE 802.15.4
  • IPv6 özellikli akıllı nesneler (6LoWPAN)
  • Tescilli
  • Mavi diş Mesh
  • Yön Bulma

Çalışma Aralığı:

Besleme gerilimi aralığı 1,8 V ~ 3,8 V

Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C



Zengin Çevre Birimleri:

ADC

DAC

UART

SPI

I²C

I²S

RTC

TI SimpleLink CC2652P Serisi Çoklu Protokol Modülleri
Parça Numarası RF-BM-2652P4I RF-BM-2652P4 RF-BM-2652P3 RF-BM-2652P2I RF-BM-2652P2 RF-BM-2652P1
Fotoğraf CC2652P7 RF-BM-2652P4I Çoklu protokol modülü CC2652P7 RF-BM-2652P4 Çoklu protokol modülü CC2652P RF-BM-2652P3 Çoklu protokol modülü CC2652P RF-BM-2652P2I Zigbee modülü CC2652P RF-BM-2652P2 Zigbee modülü CC2652P RF-BM-2652P1 Zigbee modülü
entegre devre CC2652P7 CC2652P7 CC2652P CC2652P CC2652P CC2652P
Çekirdek 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M0+
Anten IPEX/Yarım delikli arayüz PCB'ler PCB'ler IPEX/Yarım delikli arayüz PCB'ler Yarım delikli arayüz
Veri deposu 152 KB 152 KB 88 KB 88 KB 88 KB 88 KB
Flaş 704 KB 704 KB 352 KB 352 KB 352 KB 352 KB
Protokoller Konu, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, özel sistemler, SimpleLink™ TI 15.4 yığını (2,4 GHz) Konu, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, özel sistemler, SimpleLink™ TI 15.4 yığını (2,4 GHz) Konu, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, özel sistemler, SimpleLink™ TI 15.4 yığını (2,4 GHz) Konu, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, özel sistemler, SimpleLink™ TI 15.4 yığını (2,4 GHz) Konu, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, özel sistemler, SimpleLink™ TI 15.4 yığını (2,4 GHz) Konu, ZigBee, BLE5.3, IEEE 802.15.4, 6LoWPAN, özel sistemler, SimpleLink™ TI 15.4 yığını (2,4 GHz)
Güç kaynağı 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir 1,8 V ~ 3,8 V, 3,3 V önerilir
Sıklık 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz 2,4 GHz
Maks. Teksas Gücü +20 dBm +20 dBm +20 dBm +20 dBm +20 dBm +20 dBm
Hassasiyet Alma -99 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps BLE Kodlu PHY -99 dBm @ 802.15.4 (2,4 GHz) -104 dBm @ 125 kbps BLE Kodlu PHY -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps BLE Kodlu PHY -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps BLE Kodlu PHY -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps BLE Kodlu PHY -100 dBm @ 802.15.4 (2,4 GHz) -105 dBm @ 125 kbps BLE Kodlu PHY
GPIO 23 23 11 23 23 23
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 180 m @ 1M PHY (harici PCB anteni) 240 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten) 150 m @ 1M PHY 220 m @ LE Kodlu PHY 600 m @ 802.15.4 150 m @ 1M PHY 220 m @ LE Kodlu PHY 600 m @ 802.15.4 180 m @ 1M PHY (harici PCB anteni) 240 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten) 150 m @ 1M PHY 220 m @ LE Kodlu PHY 600 m @ 802.15.4 180 m @ 1M PHY (harici PCB anteni) 240 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten)
Boyut (mm) 30,0x16,4x2,2 30,0x16,4x2,2 24,0x16,0x2,1 30,0x16,4x2,2 30,0x16,4x2,2 25,0x16,4x2,2
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
OTA √ √ √ √ √ √
Bluetooth Ağı √ √ √ √ √ √
Uzun mesafe √ √ √ √ √ √
2Mbps PHY √ √ √ √ √ √
AoA/AoD √ √ √ √ √ √
UART Protokolü Yok Yok Yok Yok Yok Yok
Başvuru Akıllı ev ağ geçidi, bina otomasyonu Ev otomasyonu, yangın alarm kontrol paneli (FACP) Duman ve ısı dedektörü, varlık takibi Fabrika otomasyonu ve kontrolü, bina güvenlik sistemleri Güvenlik sistemleri, ağ geçidi Akıllı şebeke, kablosuz sensör ağları
