RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

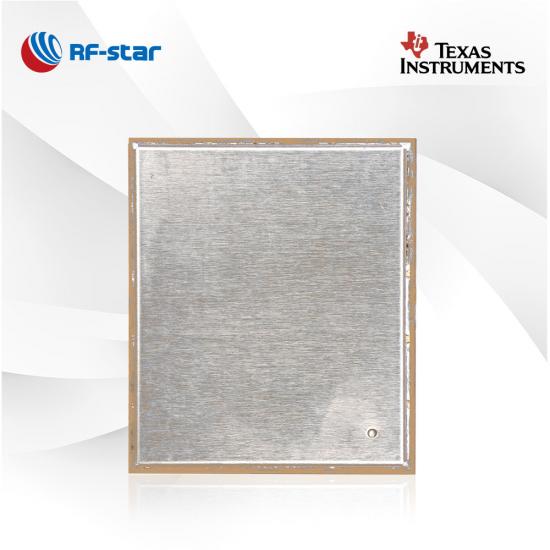

CC3235SF 2,4 GHz ve 5 GHz çift bantlı Wi-Fi Modülü, 1 MB + 4 MB Flaş RF-WM-3235B1

RF-WM-3235B1 WLAN modülü, çift bantlı Wi-Fi pazarını hedeflemektedir. TI CC3235MODSF ile pin-2-pin uyumludur. Büyük flaş ve kompakt boyut, modülün bazı yüksek gereksinimli uygulamalarda harika bir iş çıkarmasını sağlar.

P/N:
RF-WM-3235B1
bilgisayar:
CC3235SF
İşlemci:
ARM® Cortex™-M4 at 80 MHz
protokoller:
Wi-Fi 2.4 GHz, Wi-Fi 5 GHz
Çalışma Frekansı:
2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz
Paket (mm):

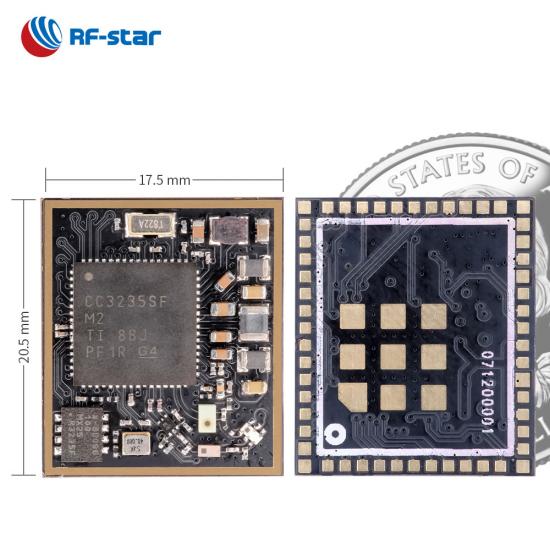

20.5 × 17.5 × 2.5, 1.27 pitch, 63-pin
Özellikleri:
802.11 a/b/g/n, IPv4 & IPv6, 16 secure sockets, 4 STA's, 2.4-GHz coexistence, pin-2-pin compatible with TI CC3235MODSF

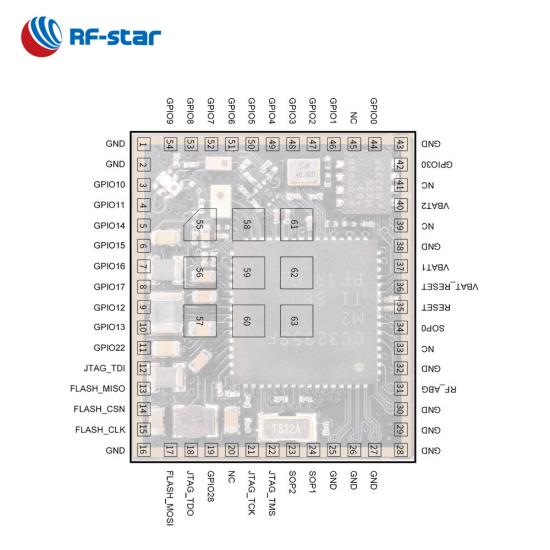

GPIO:
27
Maks. TX Gücü:
+18.0 dBm @ 2.4 GHz (1 DSSS), +18.1 dBm @ 5 GHz (6 OFDM)
İletim Aralığı:
300 m

Şimdi Sorgula

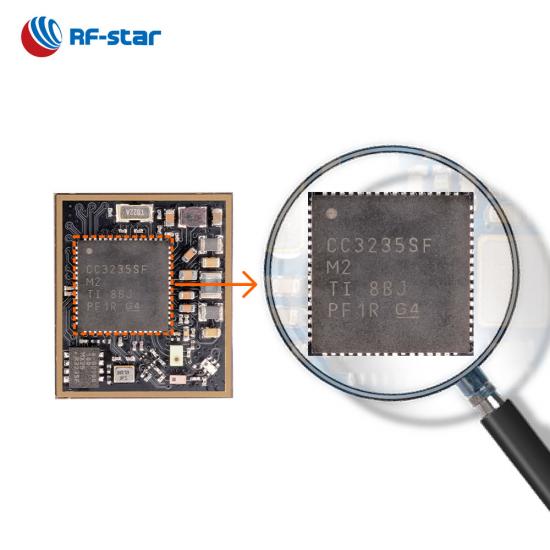

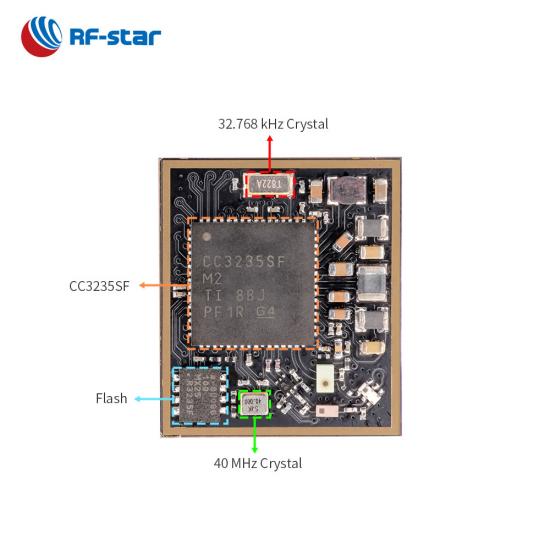

RF-WM-3235B1 wlan modülü, yüksek performanslı ARM® Cortex™-M4 MCU'ya sahip TI SimpleLink CC3235SF kablosuz SoC temel alınarak geliştirilmiştir . Modül kristalleri, 1 MB gömülü flaşı, harici 4 MB flaşı ve 2,4 GHz ve 5 GHz birleştiriciyi birleştirir . Bu modül AP (erişim noktası) modunu, STA (istasyon) modunu ve Wi-Fi Direct modunu (yalnızca 2,4 GHz için) destekler. Ağ işlemcisi tüm Wi-Fi ve internet mantıksal katmanlarını çalıştırabilir. Bu ROM tabanlı alt sistem, ana bilgisayar MCU'sunun yükünü tamamen boşaltır ve 802.11 a/b/g/n çift bantlı 2,4 GHz ve 5 GHz radyo, temel bant ve güçlü donanım şifreleme motoruna sahip MAC içerir. Modül ayrıca şu özellikleri de destekler: 802.11a (5 GHz), anten seçimi, 16'ya kadar eşzamanlı güvenli yuva, sertifika imza isteği (CSR), Çevrimiçi sertifika durum protokolü (OCSP), Wi-Fi® Alliance sertifikalı IoT güç tasarrufu özellikler (DMS, proxy ARP ve benzeri gibi), şablon paket iletimlerinin yükünü boşaltmak için ana bilgisayarsız mod, geliştirilmiş hızlı tarama vb.

TI SimpleLink CC3235SF WLAN modülünün özellikleri

- Uygulamalar -

· Tıp ve Sağlık Hizmetleri

· Geçit

· E-kilitler

· Ev aletleri

· Varlık Takibi

· Izgara Altyapısı

Kablosuz SoC:

80 MHz ARM ^® Cortex ^®-M4 işlemci
Teksas gücü:

+18,0 dBm @ 2,4 GHz (1 DSSS)
+18,1 dBm @ 5 GHz (6 OFDM)

Hassasiyet :

-96 dBm @2,4 GHz (1 DSSS)
-92 dBm @5 GHz (6 OFDM)

Hafıza

1 MB dahili + 4 MB harici flaş
256kB RAM

Uygulama Verimi:

UDP: 16 Mb/sn
TCP: 13 Mb/sn

Güvenlik :

WEP
WPA™/WPA2™ PSK
WPA2 Kurumsal
WPA3™ Kişisel
WPA3™ Kurumsal

Wi-Fi Ağ İşlemcisi Alt Sistemi :

802.11 a/b/g/n 2,4 GHz ve 5 GHz
Modlar:

Erişim noktası (AP)
İstasyon (STA)
Wi-Fi Direct ^® (yalnızca 2,4 GHz'de desteklenir)

İnternet ve uygulama protokolleri:

HTTP sunucusu, mDNS, DNS-SD, DHCP
IPv4 ve IPv6 TCP/IP yığını
16 BSD soketi (tamamen güvenli TLS v1.2 ve SSL 3.0)

Çok katmanlı güvenlik özellikleri:

Ayrı yürütme ortamları
Ağ güvenliği
Cihaz kimliği ve anahtarı
Donanım hızlandırıcı şifreleme motorları (AES, DES, SHA/MD5, CRC)
Dosya sistemi güvenliği (şifreleme, kimlik doğrulama, erişim kontrolü)
İlk güvenli programlama
Yazılım kurcalama tespiti
Güvenli Önyükleme
Sertifika imzalama isteği (CSR)
Cihaz anahtar çifti başına benzersiz

Çalışma Aralığı:

Besleme gerilimi aralığı 2,1 V ~ 3,6 V
Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C
Frekans : 2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz

Zengin Çevre Birimleri:

Paralel kamera
McASP
I²S
SD /MMC
U SANAT
SPI
I²C
PWM
ADC

RF-WM-3235A1(S)_B1(S) Donanım Veri Sayfası V1.0_20230525

TI CC32xx Serisi Wi-Fi Modülleri
Parça Numarası	RF-WM-3235B1S	RF-WM-3235A1S	RF-WM-3235B1	RF-WM-3235A1	RF-WM-3220B1	RF-WM-3200B3	RF-WM-3200B1
Fotoğraf
entegre devre	CC3235S	CC3235S	CC3235SF	CC3235SF	CC3220SF	CC3200	CC3200
Çekirdek	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4
Anten	Ped	PCB / Ped	Ped	PCB / Ped	Çip/IPEX/Pad	Ped	Çip/IPEX/Pad
Veri deposu	256 KB	256 KB	256 KB	256 KB	256 KB	256 KB	256 KB
Flaş	4 MB (Gömülü Modül)	4 MB (Gömülü Modül)	1 MB (Tümleşik IC) 4 MB (Gömülü Modül)	1 MB (Tümleşik IC) 4 MB (Gömülü Modül)	1 MB (Tümleşik IC) 4 MB (Gömülü Modül)	1 MB (Gömülü Modül)	1 MB (Gömülü Modül)
Protokoller	802.11 a/b/g/n: 2,4 GHz ve 5 GHz	802.11 a/b/g/n: 2,4 GHz ve 5 GHz	802.11 a/b/g/n: 2,4 GHz ve 5 GHz	802.11 a/b/g/n: 2,4 GHz ve 5 GHz	802.11 b/g/n: 2,4 GHz	802.11 b/g/n: 2,4 GHz	802.11 b/g/n: 2,4 GHz
Güç kaynağı	2,7 V ~ 3,6 V, 3,3 V önerilir	2,7 V ~ 3,6 V, 3,3 V önerilir	2,7 V ~ 3,6 V, 3,3 V önerilir	2,7 V ~ 3,6 V, 3,3 V önerilir	2,7 V ~ 3,6 V, 3,3 V önerilir	2,7 V ~ 3,6 V, 3,3 V önerilir	2,7 V ~ 3,6 V, 3,3 V önerilir
Sıklık	Kapatma: 1 µA Hazırda Bekleme: 4,5 µA Düşük güçlü derin uyku (LPDS): 120 µA Boşta bağlı (LPDS'de MCU): 710 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 223 mA	Kapatma: 1 µA Hazırda Bekleme: 4,5 µA Düşük güçlü derin uyku (LPDS): 120 µA Boşta bağlı (LPDS'de MCU): 710 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 223 mA	Kapatma: 1 µA Hazırda Bekleme: 4,5 µA Düşük güçlü derin uyku (LPDS): 120 µA Boşta bağlı (LPDS'de MCU): 710 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 223 mA	Kapatma: 1 µA Hazırda Bekleme: 4,5 µA Düşük güçlü derin uyku (LPDS): 120 µA Boşta bağlı (LPDS'de MCU): 710 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 223 mA	Kapatma: 1 µA Hazırda Bekleme: 4,5 µA Düşük güçlü derin uyku (LPDS): 135 µA Boşta bağlı (LPDS'de MCU): 710 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 223 mA	Hazırda Bekleme: 4,0 µA Düşük güçlü derin uyku (LPDS): 250 µA Boşta bağlı (LPDS'de MCU): 825 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 229 mA	Hazırda Bekleme: 4,0 µA Düşük güçlü derin uyku (LPDS): 250 µA Boşta bağlı (LPDS'de MCU): 825 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 229 mA
Maks. Teksas Gücü	+18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM)	+18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM)	+18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM)	+18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM)	+18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM	+18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM	+18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM
Hassasiyet Alma	-96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM	-96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM	-96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM
Güvenlik	WEP, WPA™/ WPA2™ PSK, WPA2 Kurumsal, WPA3™ Kişisel, Kripto Motoru: (AES, DES, SHA/MD5, CRC)	WEP, WPA™/ WPA2™ PSK, WPA2 Kurumsal, WPA3™ Kişisel, Kripto Motoru: (AES, DES, SHA/MD5, CRC)	WEP, WPA™/ WPA2™ PSK, WPA2 Kurumsal, WPA3™ Kişisel, Kripto Motoru: (AES, DES, SHA/MD5, CRC)	WEP, WPA™/ WPA2™ PSK, WPA2 Kurumsal, WPA3™ Kişisel, Kripto Motoru: (AES, DES, SHA/MD5, CRC)	WPA2 Kişisel ve Kurumsal Güvenlik: WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise (802.1x), Kripto Motoru: AES, DES, 3DES, SHA2, MD5, CRC ve Checksum; Güvenli Yuvalar (SSLv3, TLS1.0, TLS1.1, TLS1.2)	Kripto Motoru: AES, DES ve 3DES, SHA2 ve MD5, CRC ve Sağlama Toplamı	Kripto Motoru: AES, DES ve 3DES, SHA2 ve MD5, CRC ve Sağlama Toplamı
Çevresel	PWM, UART, I2S, I2C, SPI, SD, ADC, 8 bit paralel arayüz	PWM, UART, I2S, I2C, SPI, SD, ADC, 8 bit paralel arayüz	PWM, UART, I2S, I2C, SPI, SD, ADC, 8 bit paralel arayüz	PWM, UART, I2S, I2C, SPI, SD, ADC, 8 bit paralel arayüz	PWM, UART, I2S, I2C, SPI, SD, ADC, 8 bit paralel arayüz	PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, 8 bit paralel kamera arayüzü	PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, 8 bit paralel kamera arayüzü
GPIO	27	27	27	27	27	27	27
Çalışma sıcaklığı	-40°C ~ +85°C	-40°C ~ +105°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C	-40°C ~ +85°C
Depolama sıcaklığı	-55°C ~ +125°C	-55°C ~ +125°C	-55°C ~ +125°C	-55°C ~ +125°C	-55°C ~ +125°C	-55°C ~ +125°C	-55°C ~ +125°C
İletim Aralığı	200 m (harici PCB anteni)	150 m	200 m (harici PCB anteni)	150 m	100 m (Çip anten)	200 m (harici PCB anteni)	100 m (Çip anten)
Boyut (mm)	20,5x17,5x1,7	25,0x20,5x2,3	20,5x17,5x1,7	25x20,5x2,3	31,0x20,0x2,3	20,5x17,5x2,3	31,0x20,0x2,3
Paket	LGA	LGA	LGA	LGA	1,27 mm aralıklı yarım delik	LGA	1,27 mm aralıklı yarım delik
Fonksiyonlar	Çift frekanslı Wi-Fi, Düşük güçlü 5G, TI CC3232MODS ile uyumlu	Çift frekanslı Wi-Fi, Düşük güçlü 5G, TI CC3232MODAS ile uyumlu	Çift frekanslı Wi-Fi, Düşük güçlü 5G, TI CC3232MODSF ile uyumlu	Çift frekanslı Wi-Fi, Düşük güçlü 5G, TI CC3232MODASF ile uyumlu	Çoklu anten çıkış modları	Daha düşük güç tüketimi, TI CC3200MOD ile uyumlu	Daha düşük güç tüketimi, AT komutlarını destekler
