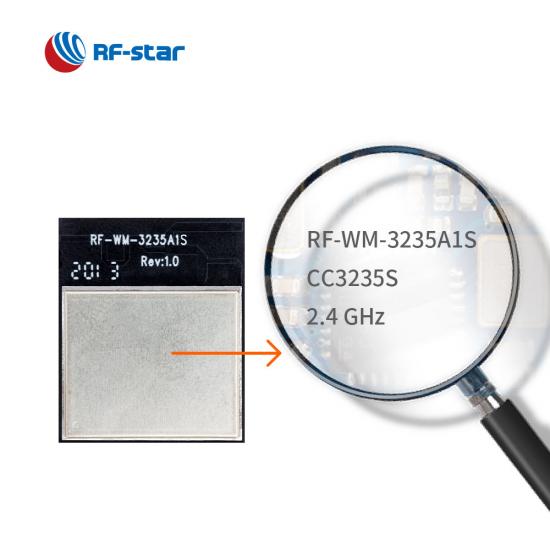

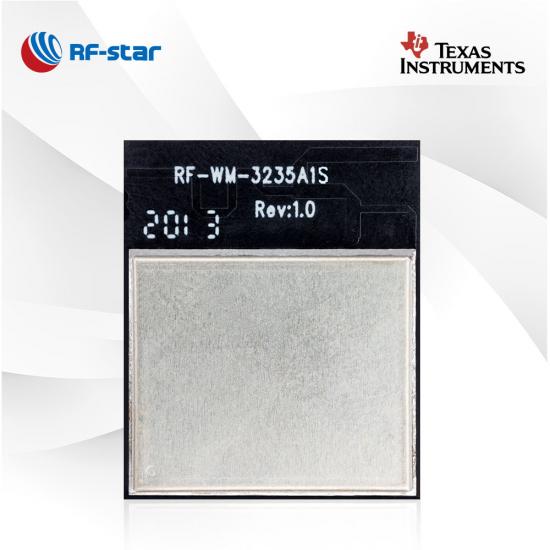

CC3235S 2,4 GHz ve 5 GHz Çift Bantlı Wi-Fi Modülü, 4 MB Flash RF-WM-3235A1S

RF-WM-3235A1S, düşük güçlü, çift bantlı bir Wi-Fi modülüdür. TI CC3235MODAS ile pin-2-pin uyumludur. Yüksek performanslı PCB antenine sahip modül, tasarım çalışmalarınızı son cihazlarınızda büyük ölçüde kaydedebilir.

  • P/N:

    RF-WM-3235A1S
  • bilgisayar:

    CC3235S
  • İşlemci:

    ARM® Cortex™-M4 at 80 MHz
  • protokoller:

    Wi-Fi 2.4 GHz, Wi-Fi 5 GHz
  • Çalışma Frekansı:

    2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz

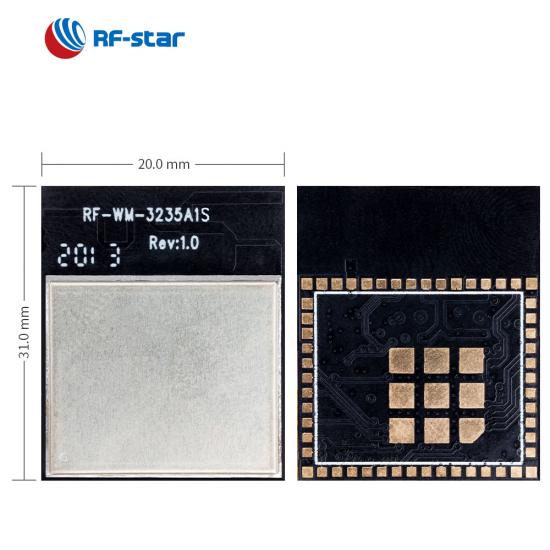

  • Paket (mm):

    20.5 × 25.0 × 2.5, 1.27 pitch, 63-pin
  • Özellikleri:

    802.11 a/b/g/n, IPv4 & IPv6, 16 secure sockets, 4 STA's, 2.4-GHz coexistence, pin-2-pin compatible with TI CC3235MODAS

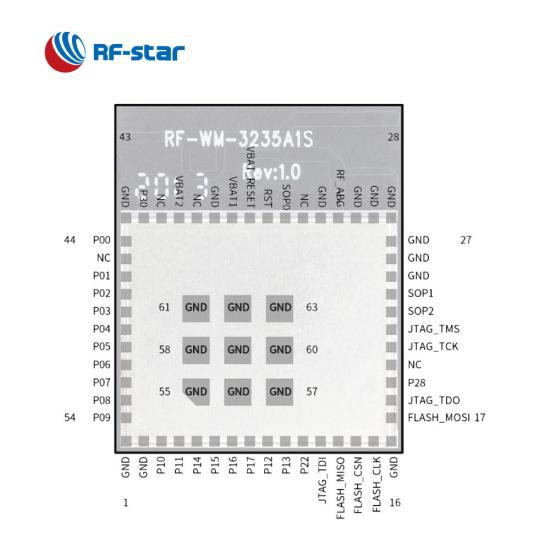

  • GPIO:

    27
  • Maks. TX Gücü:

    +18.0 dBm @ 2.4 GHz (1 DSSS), +18.1 dBm @ 5 GHz (6 OFDM)
  • İletim Aralığı:

    300 m

RF-WM-3235A1S, yüksek performanslı ARM® Cortex™-M4 MCU'ya sahip TI SimpleLink CC3235S kablosuz SoC'ye göre kendi kendine tasarlanmıştır . Kristallerden, harici 4 MB flaştan, 2,4 GHz ve 5 GHz birleştiriciden ve yerleşik PCB anteninden oluşur. Modül, AP (erişim noktası) modu, STA (istasyon) modu ve Wi-Fi Direct modu (yalnızca 2,4 GHz için) dahil olmak üzere üç modda çalışabilir. CC3235'in ağ işlemcisi tüm Wi-Fi ve internet mantıksal katmanlarını çalıştırabilir. Bu ROM tabanlı alt sistem, ana bilgisayar MCU'sunun yükünü tamamen boşaltır ve 802.11 a/b/g/n çift bantlı 2,4 GHz ve 5 GHz radyo, temel bant ve güçlü donanım şifreleme motoruna sahip MAC içerir. Bu modül aşağıdaki özelliklere sahiptir: 802.11a (5 GHz), anten seçimi, 16'ya kadar eşzamanlı güvenli yuva, sertifika işareti isteği (CSR), Çevrimiçi sertifika durum protokolü (OCSP), Wi-Fi® Alliance sertifikalı IoT güç tasarrufu özellikleri ( DMS, proxy ARP ve benzeri), şablon paket iletimlerinin yükünü boşaltmak için ana bilgisayarsız mod, geliştirilmiş hızlı tarama vb. Tüm RF -star CC3235S ve CC2335SF modülleri pin-2-pin uyumludur.



- Uygulamalar -

·  Şebeke elektriğiyle çalışan aletler

·  Yıkama ve kurutma makinesi

·  Pil şarj cihazı

·  Pompalar ve fanlar

·  Kullanıcı arayüzü ve bağlantı modülleri

·  İç ve dış klima

Kablosuz SoC:


  • 80 MHz ARM ®  Cortex ® -M4 işlemci
  • Teksas gücü:
    • +18,0 dBm @ 2,4 GHz (1 DSSS)
    • +18,1 dBm @ 5 GHz (6 OFDM)
  • Hassasiyet :
    • -96 dBm @2,4 GHz (1 DSSS)
    • -92 dBm @5 GHz (6 OFDM)
  • Hafıza
    • 4 MB harici flaş
    • 256kB RAM
  • Uygulama  Verimi:
    • UDP: 16 Mb/sn
    • TCP: 13 Mb/sn
  • Güvenlik :
    • WEP
    • WPA™/WPA2™ PSK
    • WPA2 Kurumsal
    • WPA3™ Kişisel
    • WPA3™ Kurumsal


Wi-Fi İşlemcisi Alt Sistemi :


  • 802.11 a/b/g/n 2,4 GHz ve 5 GHz
  • Modlar:
    • Erişim noktası (AP)
    • İstasyon (STA)
    • Wi-Fi Direct ®  (yalnızca 2,4 GHz'de desteklenir)
  • İnternet ve uygulama protokolleri:
    • HTTP sunucusu, mDNS, DNS-SD, DHCP
    • IPv4 ve IPv6 TCP/IP yığını
    • 16 BSD soketi (tamamen güvenli TLS v1.2 ve SSL 3.0)

Çok katmanlı güvenlik özellikleri:


  • Ayrı yürütme ortamları
  • Ağ güvenliği
  • Cihaz kimliği ve anahtarı
  • Donanım hızlandırıcı şifreleme motorları (AES, DES, SHA/MD5, CRC)
  • Dosya sistemi güvenliği (şifreleme, kimlik doğrulama, erişim kontrolü)
  • İlk güvenli programlama
  • Yazılım kurcalama tespiti
  • Güvenli Önyükleme
  • Sertifika imzalama isteği (CSR)
  • Cihaz anahtar çifti başına benzersiz


Çalışma Aralığı:


  • Besleme gerilimi aralığı 2,1 V ~ 3,6 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C
  • Frekans : 2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz


Zengin Çevre Birimleri:


  • Paralel kamera
  • McASP
  • I²S
  • SD /MMC
  • U SANAT
  • SPI
  • I²C
  • PWM
  • ADC


TI CC32xx Serisi Wi-Fi Modülleri
Parça Numarası RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
Fotoğraf
entegre devre CC3235S CC3235S CC3235SF CC3235SF CC3220SF CC3200 CC3200
Çekirdek 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4
Anten Ped PCB / Ped Ped PCB / Ped Çip/IPEX/Pad Ped Çip/IPEX/Pad
Veri deposu 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Flaş 4 MB (Gömülü Modül) 4 MB (Gömülü Modül) 1 MB (Tümleşik IC) 4 MB (Gömülü Modül) 1 MB (Tümleşik IC) 4 MB (Gömülü Modül) 1 MB (Tümleşik IC) 4 MB (Gömülü Modül) 1 MB (Gömülü Modül) 1 MB (Gömülü Modül)
Protokoller 802.11 a/b/g/n: 2,4 GHz ve 5 GHz 802.11 a/b/g/n: 2,4 GHz ve 5 GHz 802.11 a/b/g/n: 2,4 GHz ve 5 GHz 802.11 a/b/g/n: 2,4 GHz ve 5 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz
Güç kaynağı 2,7 V ~ 3,6 V, 3,3 V önerilir 2,7 V ~ 3,6 V, 3,3 V önerilir 2,7 V ~ 3,6 V, 3,3 V önerilir 2,7 V ~ 3,6 V, 3,3 V önerilir 2,7 V ~ 3,6 V, 3,3 V önerilir 2,7 V ~ 3,6 V, 3,3 V önerilir 2,7 V ~ 3,6 V, 3,3 V önerilir
Sıklık Kapatma: 1 µA Hazırda Bekleme: 4,5 µA Düşük güçlü derin uyku (LPDS): 120 µA Boşta bağlı (LPDS'de MCU): 710 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 223 mA Kapatma: 1 µA Hazırda Bekleme: 4,5 µA Düşük güçlü derin uyku (LPDS): 120 µA Boşta bağlı (LPDS'de MCU): 710 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 223 mA Kapatma: 1 µA Hazırda Bekleme: 4,5 µA Düşük güçlü derin uyku (LPDS): 120 µA Boşta bağlı (LPDS'de MCU): 710 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 223 mA Kapatma: 1 µA Hazırda Bekleme: 4,5 µA Düşük güçlü derin uyku (LPDS): 120 µA Boşta bağlı (LPDS'de MCU): 710 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 223 mA Kapatma: 1 µA Hazırda Bekleme: 4,5 µA Düşük güçlü derin uyku (LPDS): 135 µA Boşta bağlı (LPDS'de MCU): 710 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 223 mA Hazırda Bekleme: 4,0 µA Düşük güçlü derin uyku (LPDS): 250 µA Boşta bağlı (LPDS'de MCU): 825 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 229 mA Hazırda Bekleme: 4,0 µA Düşük güçlü derin uyku (LPDS): 250 µA Boşta bağlı (LPDS'de MCU): 825 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 229 mA
Maks. Teksas Gücü +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM +18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM +18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM
Hassasiyet Alma -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM -96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM -96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM
Güvenlik WEP, WPA™/ WPA2™ PSK, WPA2 Kurumsal, WPA3™ Kişisel, Kripto Motoru: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Kurumsal, WPA3™ Kişisel, Kripto Motoru: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Kurumsal, WPA3™ Kişisel, Kripto Motoru: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Kurumsal, WPA3™ Kişisel, Kripto Motoru: (AES, DES, SHA/MD5, CRC) WPA2 Kişisel ve Kurumsal Güvenlik: WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise (802.1x), Kripto Motoru: AES, DES, 3DES, SHA2, MD5, CRC ve Checksum; Güvenli Yuvalar (SSLv3, TLS1.0, TLS1.1, TLS1.2) Kripto Motoru: AES, DES ve 3DES, SHA2 ve MD5, CRC ve Sağlama Toplamı Kripto Motoru: AES, DES ve 3DES, SHA2 ve MD5, CRC ve Sağlama Toplamı
Çevresel PWM, UART, I2S, I2C, SPI, SD, ADC, 8 bit paralel arayüz PWM, UART, I2S, I2C, SPI, SD, ADC, 8 bit paralel arayüz PWM, UART, I2S, I2C, SPI, SD, ADC, 8 bit paralel arayüz PWM, UART, I2S, I2C, SPI, SD, ADC, 8 bit paralel arayüz PWM, UART, I2S, I2C, SPI, SD, ADC, 8 bit paralel arayüz PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, 8 bit paralel kamera arayüzü PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, 8 bit paralel kamera arayüzü
GPIO 27 27 27 27 27 27 27
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +105°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -55°C ~ +125°C -55°C ~ +125°C -55°C ~ +125°C -55°C ~ +125°C -55°C ~ +125°C -55°C ~ +125°C -55°C ~ +125°C
İletim Aralığı 200 m (harici PCB anteni) 150 m 200 m (harici PCB anteni) 150 m 100 m (Çip anten) 200 m (harici PCB anteni) 100 m (Çip anten)
Boyut (mm) 20,5x17,5x1,7 25,0x20,5x2,3 20,5x17,5x1,7 25x20,5x2,3 31,0x20,0x2,3 20,5x17,5x2,3 31,0x20,0x2,3
Paket LGA LGA LGA LGA 1,27 mm aralıklı yarım delik LGA 1,27 mm aralıklı yarım delik
Fonksiyonlar Çift frekanslı Wi-Fi, Düşük güçlü 5G, TI CC3232MODS ile uyumlu Çift frekanslı Wi-Fi, Düşük güçlü 5G, TI CC3232MODAS ile uyumlu Çift frekanslı Wi-Fi, Düşük güçlü 5G, TI CC3232MODSF ile uyumlu Çift frekanslı Wi-Fi, Düşük güçlü 5G, TI CC3232MODASF ile uyumlu Çoklu anten çıkış modları Daha düşük güç tüketimi, TI CC3200MOD ile uyumlu Daha düşük güç tüketimi, AT komutlarını destekler
