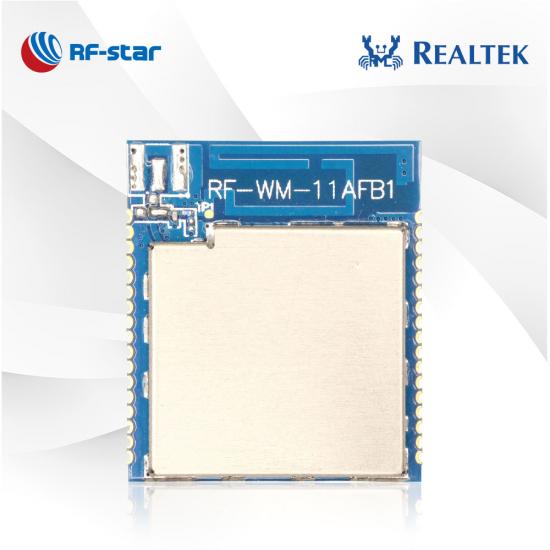

RealTek RTL8711AF WLAN Wi-Fi Modülü RF-WM-11AFB1

RF-WM-11AFB1, düşük güçlü pazarları hedefleyen bir Wi-Fi modülüdür. Zengin kaynaklara sahip modül, Nesnelerin İnterneti uygulamalarında popüler olmasını sağlıyor.

  • P/N:

    RF-WM-11AFB1
  • bilgisayar:

    RTL8711AF
  • İşlemci:

    ARM® Cortex™-M3 (up to 166 MHz)
  • protokoller:

    2.4 GHz 1T1R 802.11 b/g/n up to 150 Mbps; 20 MHz and 40 MHz
  • Çalışma Frekansı:

    2401 MHz ~ 2484 MHz

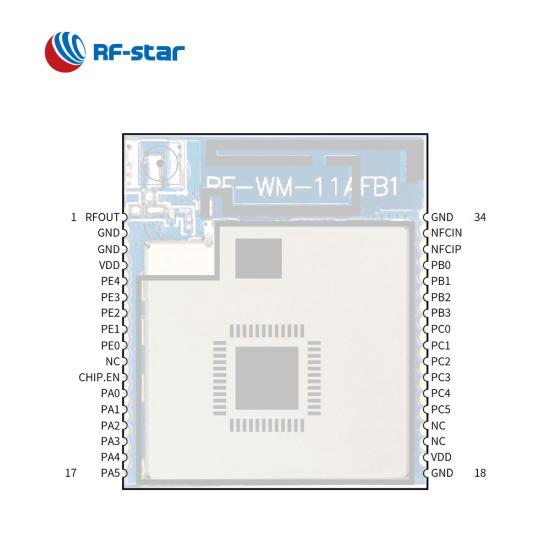

  • Paket (mm):

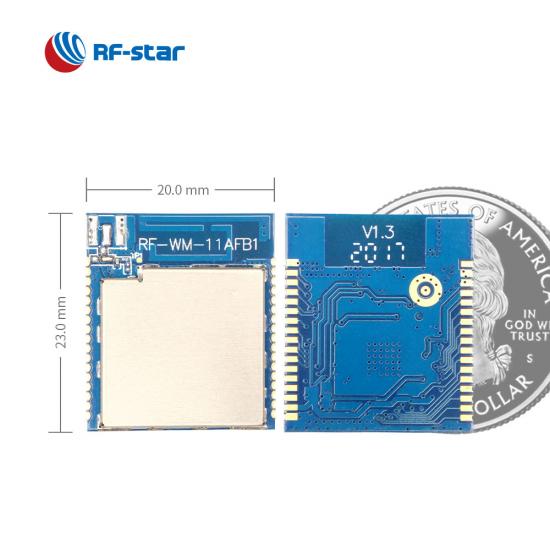

    23.0 × 20.0 × 2.4, half-hole, 1.27 pitch, 33-pin
  • Özellikleri:

    Three RF output modes of PCB, IPEX and half-hole
  • GPIO:

    21
  • Maks. TX Gücü:

    +17 dBm (11 Mbps @ CCK)
  • İletim Aralığı:

    300 m

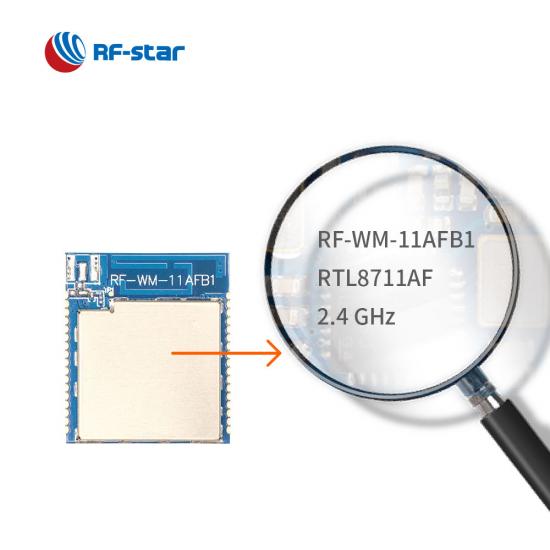

RF-WM-11AFB1, Realtek RTL8711AF tabanlı bir kablosuz modüldür . Modül, 1T1R özellikli WLAN temel bant/RF ve NFC işlevlerini içeren WLAN MAC'i entegre eder. Ana MCU 166 MHz ARM® Cortex™-M3 ve daha büyük ROM/RAM/flash kaynakları, büyük miktarda veriyle başa çıkmayı mümkün kılar. RF seçeneği, uygulamalardaki modülün farklı aralıklara ulaşma şansına sahip olmasını sağlar ve son ürün RF geliştirme çalışmalarını azaltır. Wifi modülü ayrıca parametreleri ayarlamak için seri port iletimini ve AT komutlarını da destekler. Protokol AP modunu, İstasyon (STA) modunu ve AP+İstasyon modunu destekler .


RTL8711AF WLAN Wi-Fi Modülü RF-WM-11AFB1

Güçlü İşlemci

166 MHz'e kadar ARM® Cortex™-M3, Wi-Fi modülünün çeşitli endüstrilerde iyi performans göstermesini sağlar.

Zengin Çevre Birimleri

SDIO, UART, SPI, I2S, I2C, PWM, PCM mevcuttur.

Çoklu Protokoller

2,4 GHz 1T1R 802.11 b/g/n, 20 MHz bant genişliği kullanarak 72,2 Mbps PHY alma ve gönderme hızı, 40 MHz bant genişliği kullanarak 150 Mbps alma ve gönderme PHY hızı.

Yüksek güvenlik

Düşük SW bilgi işlem ve yüksek performanslı şifreleme, desteklenen kimlik doğrulama algoritmaları sağlayın: MD5, SHA-1, SHA-2 (SHA-224/SHA-256), HMAC-MD5, HMAC-SHA1, HMAC-SHA2 ve şifreleme/şifre çözme mekanizmaları .

Esnek RF Çıkış Modları

PCB, IPEX ve yarım delikli RF pininin üç RF çıkış modu her türlü ihtiyacınızı karşılayabilir.


- Normal İşlevler -

AP modu:                                                                                                                            STA modu:

· Önceden ayarlanmış SSID ve şifre · Etkin noktayı tarayın

· İsteğe Bağlı Soket: UDP sunucusu veya TDP sunucusu · Belirtilen etkin noktaya bağlanın

AP Modu ve STA Modu

Kablosuz SoC:

  • 166 MHz ARM ®  Cortex ® -M3 işlemci
  • Teksas gücü:
    • +17 dBm (IEEE 802.11 B, 11 Mbps @ CCK)
    • + 13,5 dBm (IEEE 802.11 G, 54 Mbps @ OFDM)
    • + 13,5 dBm (IEEE 802.11 N, HT20 @ MCS7)
    • + 13,5 dBm (IEEE 802.11 N, HT40 @ MCS7)
  • Hassasiyet :
    • -82 dBm (IEEE 802.11 B, 11 Mbps @ CCK)
    • -69 dBm (IEEE 802.11G, 54 Mbps @ OFDM)
    • -66 dBm (IEEE 802.11 N, HT20 @ MCS7)
    • -63 dBm (IEEE 802.11 N, HT40 @ MCS7)
  • Hafıza
    • 1 MB flaş
    • 512 kB RAM
    • 1MB  ROM
  • Veri Hızı:
    • 72,2 Mbps PHY hızı (@ 40 MHz bant genişliği)
    • 150 Mbps PHY hızı (@ 20 MHz bant genişliği)
  • Güvenlik :
    • Kablosuz WEP, WPA, WPA2, WPS
    • Güvenlik motoru: MD5, SHA-1, SHA2-256, DES, 3DES, AES

Sertifika :

  • RoHS

Desteklenen standartlar:

  • 802.11b/g/n uyumlu WLAN
  • 802.11e QoS Geliştirme (WMM)
  • 802.11i (WPA, WPA2). Açık, paylaşılan anahtar ve ikili anahtar kimlik doğrulama hizmetleri
  • Wi-FiWPS desteği
  • Wi-Fi doğrudan desteği
  • Hafif TCP/IP protokolü

Çalışma Aralığı:

  • Besleme gerilimi aralığı 3,0 V ~ 3,6 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C
  • Frekans : 2401 MHz ~ 2484 MHz

Zengin Çevre Birimleri:

  • SDIO
  • U SANAT
  • SPI _
  • ben ²S
  • ben ²C
  • Kuzey FC
  • PWM _


Realtek RTL87xx Serisi Wi-Fi Modülleri
Parça Numarası RF-WM-11AFB1 RF-WM-10AFB1 RF-WM-20CMB1
Fotoğraf RealTek RTL8711AF WLAN Wi-Fi Modülü RF-WM-11AFB1 RF-WM-10AFB1 Wifi modülü RF-WM-20CMB1 RTL8720CM Wi-Fi BT Birleşik Modülü
entegre devre RTL8711AF RTL8710AF RTL8720CM
Çekirdek 166 MHz ARM® Cortex®-M3 83 MHz ARM® Cortex®-M3 100 MHz Gerçek-M300 KM4
Anten PCB/IPEX/Yarım delik PCB/IPEX/Yarım delik PCB/IPEX/Yarım delik
Veri deposu SRAM: 512 KB SDRAM: 2 MB RAM: 512 KB SRAM: 256 KB PSRAM: 4 MB
Flaş 1 MB (IC gömülü) 1 MB (IC gömülü) 2 MB (Modül gömülü)
Protokoller 802.11 b/g/n 1x1, 2,4 GHz; 802.11e QoS Güçlendirme (WMM); 802.11i (WPA, WPA2) 802.11 b/g/n 1x1, 2,4 GHz; 802.11e QoS Güçlendirme (WMM); 802.11i (WPA, WPA2) 802.11 b/g/n 1x1, 2,4 GHz; 802.11e QoS Güçlendirme (WMM); 802.11i (WPA, WPA2) BLE4.2
Güç kaynağı 2,3 V ~ 3,6 V, 3,3 V önerilir 2,3 V ~ 3,6 V, 3,3 V önerilir 2,3 V ~ 3,6 V, 3,3 V önerilir
Sıklık 2,4 GHz 2,4 GHz 2,4 GHz
Maks. Teksas Gücü 11b(11 Mbps@CCK): +17,0 dBm 11g (54 Mbps@OFDM): +13,5 dBm 11n (HT20@MCS7): +13,5 dBm 11n (HT40@MCS7): +13,5 dBm 11b(11 Mbps@CCK): +17,0 dBm 11g (54 Mbps@OFDM): +13,5 dBm 11n (HT20@MCS7): +13,5 dBm 11n (HT40@MCS7): +13,5 dBm Wi-Fi: 11b(11 Mbps@CCK): +17,0 dBm 11g(54 Mbps@OFDM): +15,0 dBm 11n(72 Mbps@MCS7): +13,0 dBm BLE: +4,5 dBm
Hassasiyet Alma 11b(11 Mbps@CCK): -82 dBm 11g (54 Mbps@OFDM): -69 dBm 11n (HT20@MCS7): -66 dBm 11n (HT40@MCS7): -63 dBm 11b(11 Mbps@CCK): -82 dBm 11g (54 Mbps@OFDM): -69 dBm 11n (HT20@MCS7): -66 dBm 11n (HT40@MCS7): -63 dBm Wi-Fi: 11b(11 Mbps@CCK): -86dBm 11g(54 Mbps@OFDM): -73dBm 11n(72 Mbps@MCS7): -69dBm BLE: -96 dBm
Güvenlik Wi-Fi WPA, WPA2, WPS Kripto motoru: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES Wi-Fi WPA, WPA2, WPS Kripto motoru: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES, DES, 3DES Wi-Fi WEP, WPA, WPA2, WPS Kripto motoru: MD5, SHA-1, SHA2-224, SHA2-256, HMAC, AES
Çevresel UART, SPI, I2C, I2S, SDIO, NFC, PWM, GPIO UART, SPI, I2C, I2S, SDIO, GPIO UART, SPI, I2C, I2S, SDIO, PWM, GPIO, GDMA
GPIO 21 21 21
Çalışma sıcaklığı -20°C ~ +85°C -20°C ~ +85°C -20°C ~ +85°C
Depolama sıcaklığı -55°C ~+125°C -55°C ~+125°C -55°C ~+125°C
İletim Aralığı 200 m (PCB anteni) 200 m (PCB anteni) Wi-Fi: 200 m (PCB anteni) BLE: 70 m ((PCB anteni)
Boyut (mm) 23,0 × 20,0 × 2,4 23,0 × 20,0 × 2,4 23,0 × 20,0 × 2,4
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
Fonksiyonlar AP/STA desteği, Şeffaf iletim protokolünü destekleyin AP/STA desteği, Şeffaf iletim protokolünü destekleyin Wi-Fi BLE Combo modülü, Wi-Fi şeffaf iletim protokolünü destekler
