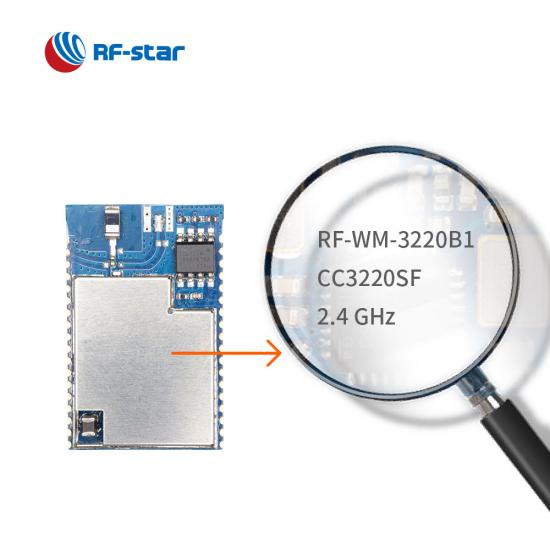

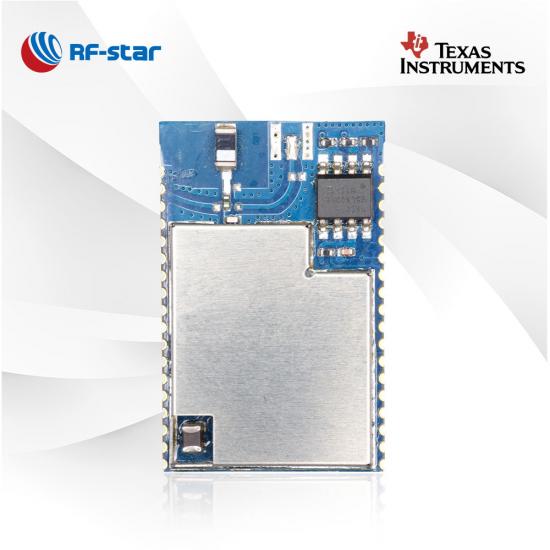

CC3220SF 2.4G WLAN / Wi-Fi Modülü RF-WM-3220B1

  • CC3220SF 2.4G WLAN / Wi-Fi IoT Module at cheap price
  • CC3220SF 2.4G WLAN / Wi-Fi IoT Module at cheap price
  • CC3220SF 2.4G WLAN / Wi-Fi IoT Module at cheap price
  • CC3220SF 2.4G WLAN / Wi-Fi IoT Module at cheap price

CC3220SF 2.4G WLAN / Wi-Fi Modülü RF-WM-3220B1

RF-WM-3220B1, yüksek güvenlikli bir Wi-Fi modülüdür. Özellikleri, CC3220SF WLAN modülünün karmaşık ve yüksek gereksinimli uygulamaları hayata geçirmesine olanak tanır. Zengin kaynaklar onu ileri teknoloji cihazlarda popüler kılmaktadır.

  • P/N:

    RF-WM-3220B1

  • bilgisayar:

    CC3220SF

  • İşlemci:

    ARM® Cortex™-M4 at 80 MHz

  • protokoller:

    Wi-Fi 2.4 GHz

  • Çalışma Frekansı:

    2412 MHz ~ 2472 MHz

  • Paket (mm):

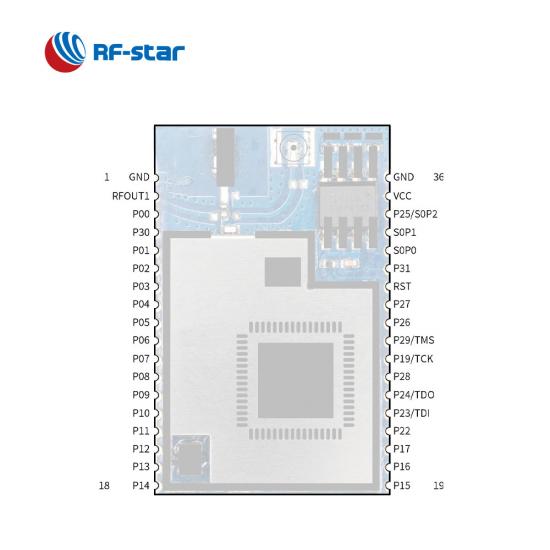

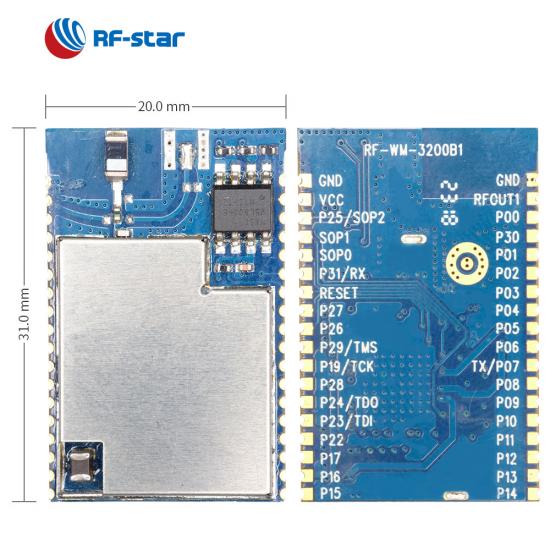

    31.0 × 20.0 × 2.8, 1.52 pitch, 36-pin

  • Özellikleri:

    802.11bgn, IPv4 & IPv6, 6 secure sockets, 4 STA's

  • GPIO:

    27

  • Maks. TX Gücü:

    +17 dBm (11 Mbps @ CCK)

  • İletim Aralığı:

    300 m
Şimdi Sorgula

RF-WM-3220B1, yerleşik yüksek performanslı ARM® Cortex™-M4 MCU'ya sahip TI SimpleLink CC3220SF kablosuz SoC'yi temel alan 2,4 GHz Wi-Fi modülüdür . Modül kristalleri, 1 MB dahili flaşı ve 4 MB harici flaşı, bir filtreyi, bir anten eşleştirmeyi ve çip anteni, IPEX konektörü ve yarım delikli arayüz için isteğe bağlı bir RF çıkış yolunu birleştirir. Dört istasyon desteğiyle AP (erişim noktası) modunu, STA (istasyon) modunu ve Wi-Fi Direct modunu destekler ve CC3220SF SoC'nin ROM tabanlı alt sistemi, bir 802.11b/g/n radyo, temel bant ve MAC içerir. güçlü bir kripto motoru. Optimize edilmiş düşük güç yönetimi, gelişmiş ağ güvenliği, cihaz kimliği ve Asimetrik anahtarlar, IPv6 TCP/IP Yığını, 6'sı güvenli olmak üzere 16'ya kadar eşzamanlı BSD soketi, HTTPS desteği, RESTful API desteği gibi modül özellikleri. Tüm özellikleri onu uygulamalarınızda güçlü bir modül haline getirir.


CC3220SF 2,4 GHz Wi-Fi modülünün özellikleri


- Uygulamalar -

· Video izleme

· Bina Güvenlik Sistemleri

· Görüntülü Kapı Zilleri

· HVAC Sistemleri

· Izgara Altyapısı

· Tıp ve Sağlık Hizmetleri

CC3220SF 2,4 GHz Wi-Fi modülünün uygulamaları


Kablosuz SoC:

  • 80 MHz ARM ®  Cortex ® -M4 işlemci
  • Teksas gücü:
    • +17 dBm (IEEE 802.11 B, 11 Mbps @ CCK)
    • + 13 dBm (IEEE 802.11 G, 54 Mbps @ OFDM)
    • + 12 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Hassasiyet :
    • -82 dBm (IEEE 802.11 B, 11 Mbps @ CCK)
    • -70 dBm (IEEE 802.11 G, 54 Mbps @ OFDM)
    • -67 dBm (IEEE 802.11 N, HT20 @ MCS7)
  • Hafıza
    • 1 MB dahili + 4 MB harici flaş
    • 256kB RAM
  • Uygulama  Verimi:
    • UDP: 16 Mb/sn
    • TCP: 13 Mb/sn
    • Zirve: 72 Mb/sn
  • Güvenlik :
    • Donanım özellikleri
      • Ayrı yürütme ortamları
      • Cihaz kimliği
      • Gelişmiş hızlı güvenlik için donanım kripto motoru şunları içerir: AES, DES, 3DES, SHA2, MD5, CRC ve Checksum
      • İlk güvenli programlama:
        • Güvenlikte hata ayıklama
        • JTAG ve Debug bağlantı noktaları kilitli
      • Kişisel ve kurumsal Wi-Fi güvenliği
      • Güvenli yuvalar (SSLv3, TLS1.0, TSL1.1, TLS1.2)
      • HTTPS sunucusu
      • Güvenilir kök sertifika kataloğu
      • TI güven kökü genel anahtarı
    • Ağ güvenliği
      • Kişisel ve kurumsal Wi-Fi güvenliği
      • Güvenli yuvalar (SSLv3, TLS1.0, TSL1.1, TLS1.2)
      • HTTPS sunucusu
      • Güvenilir kök sertifika kataloğu
      • TI güven kökü genel anahtarı
    • Yazılım IP koruması
      • Güvenlik anahtarı depolama
      • Dosya sistemi güvenliği
      • Yazılım kurcalama tespiti
      • Klonlama koruması
      • Güvenli önyükleme: önyükleme sırasında çalışma zamanı ikili dosyasının bütünlüğünü ve orijinalliğini doğrulayın
    • Özel ağ işlemcisinde çalışan yerleşik ağ uygulamaları
      • Dinamik kullanıcı geri aramalarına sahip HTTP / HTTPS web sunucusu
      • mDNS, DNS-SD, DHCP sunucusu
      • ping
    • Kurtarma mekanizması – fabrika varsayılanlarına veya tam fabrika görüntüsüne geri dönebilir

Wi-Fi Ağ İşlemcisi Alt Sistemi

  • Wi-Fi modları:
    • 802.11b/g/n istasyonu
    • 802.11b/g erişim noktası (AP) dört istasyona kadar destekler
    • Wi-Fi direct ®  istemcisi ve grup sahibi
  • WPA2 kişisel ve kurumsal güvenlik: WEP, WPATM / WPA2TM PSK, WPA2 kurumsal (802.1x)
  • IPv4 ve IPv6 TCP/IP yığını
  • Endüstri standardı BSD soket uygulama programlama arayüzleri (API'ler)
    • 16 eşzamanlı TCP veya UDP soketi
    • 6 eşzamanlı TLS veya SSL soketi
  • IP adresleme: statik IP, LLA, DHCPv4, yinelenen adres algılamalı DHCPv6 (DAD)
  • Otonom ve hızlı Wi-Fi bağlantıları için SimpleLink bağlantı yöneticisi
  • SmartConfigTM teknolojisi, AP modu ve WPS2 seçenekleriyle esnek Wi-Fi provizyonu
  • İnternet HTTP sunucusunu kullanan RESTful API desteği



Çalışma Aralığı:


  • Besleme gerilimi aralığı 2,7 V ~ 3,6 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C
  • Frekans : 2412 MHz ~ 2472 MHz


Zengin Çevre Birimleri:


  • McASP iki I²S kanalını destekler
  • SD _
  • SPI _
  • U SANAT
  • I²C
  • PWM
  • ADC
  • Senkronize Görüntüleyici Arayüzü



Sertifika :


  • F CC
  • R- İSG


TI CC32xx Serisi Wi-Fi Modülleri
Parça Numarası RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
Fotoğraf
entegre devre CC3235S CC3235S CC3235SF CC3235SF CC3220SF CC3200 CC3200
Çekirdek 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4
Anten Ped PCB / Ped Ped PCB / Ped Çip/IPEX/Pad Ped Çip/IPEX/Pad
Veri deposu 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB 256 KB
Flaş 4 MB (Gömülü Modül) 4 MB (Gömülü Modül) 1 MB (Tümleşik IC) 4 MB (Gömülü Modül) 1 MB (Tümleşik IC) 4 MB (Gömülü Modül) 1 MB (Tümleşik IC) 4 MB (Gömülü Modül) 1 MB (Gömülü Modül) 1 MB (Gömülü Modül)
Protokoller 802.11 a/b/g/n: 2,4 GHz ve 5 GHz 802.11 a/b/g/n: 2,4 GHz ve 5 GHz 802.11 a/b/g/n: 2,4 GHz ve 5 GHz 802.11 a/b/g/n: 2,4 GHz ve 5 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz 802.11 b/g/n: 2,4 GHz
Güç kaynağı 2,7 V ~ 3,6 V, 3,3 V önerilir 2,7 V ~ 3,6 V, 3,3 V önerilir 2,7 V ~ 3,6 V, 3,3 V önerilir 2,7 V ~ 3,6 V, 3,3 V önerilir 2,7 V ~ 3,6 V, 3,3 V önerilir 2,7 V ~ 3,6 V, 3,3 V önerilir 2,7 V ~ 3,6 V, 3,3 V önerilir
Sıklık Kapatma: 1 µA Hazırda Bekleme: 4,5 µA Düşük güçlü derin uyku (LPDS): 120 µA Boşta bağlı (LPDS'de MCU): 710 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 223 mA Kapatma: 1 µA Hazırda Bekleme: 4,5 µA Düşük güçlü derin uyku (LPDS): 120 µA Boşta bağlı (LPDS'de MCU): 710 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 223 mA Kapatma: 1 µA Hazırda Bekleme: 4,5 µA Düşük güçlü derin uyku (LPDS): 120 µA Boşta bağlı (LPDS'de MCU): 710 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 223 mA Kapatma: 1 µA Hazırda Bekleme: 4,5 µA Düşük güçlü derin uyku (LPDS): 120 µA Boşta bağlı (LPDS'de MCU): 710 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 223 mA Kapatma: 1 µA Hazırda Bekleme: 4,5 µA Düşük güçlü derin uyku (LPDS): 135 µA Boşta bağlı (LPDS'de MCU): 710 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 223 mA Hazırda Bekleme: 4,0 µA Düşük güçlü derin uyku (LPDS): 250 µA Boşta bağlı (LPDS'de MCU): 825 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 229 mA Hazırda Bekleme: 4,0 µA Düşük güçlü derin uyku (LPDS): 250 µA Boşta bağlı (LPDS'de MCU): 825 µA RX trafiği (MCU aktif): 59 mA TX trafiği (MCU aktif): 229 mA
Maks. Teksas Gücü +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18,0 dBm @ 2,4 GHz (1 DSSS) +18,1 dBm @ 5 GHz (6 OFDM) +18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM +18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM +18 dBm @ 1 DSSS +14,5 dBm @ 54 OFDM
Hassasiyet Alma -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2,4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM -96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM -96 dBm @ 1 DSSS -74,0 dBm @ 54 OFDM
Güvenlik WEP, WPA™/ WPA2™ PSK, WPA2 Kurumsal, WPA3™ Kişisel, Kripto Motoru: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Kurumsal, WPA3™ Kişisel, Kripto Motoru: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Kurumsal, WPA3™ Kişisel, Kripto Motoru: (AES, DES, SHA/MD5, CRC) WEP, WPA™/ WPA2™ PSK, WPA2 Kurumsal, WPA3™ Kişisel, Kripto Motoru: (AES, DES, SHA/MD5, CRC) WPA2 Kişisel ve Kurumsal Güvenlik: WEP, WPA™/ WPA2™ PSK, WPA2 Enterprise (802.1x), Kripto Motoru: AES, DES, 3DES, SHA2, MD5, CRC ve Checksum; Güvenli Yuvalar (SSLv3, TLS1.0, TLS1.1, TLS1.2) Kripto Motoru: AES, DES ve 3DES, SHA2 ve MD5, CRC ve Sağlama Toplamı Kripto Motoru: AES, DES ve 3DES, SHA2 ve MD5, CRC ve Sağlama Toplamı
Çevresel PWM, UART, I2S, I2C, SPI, SD, ADC, 8 bit paralel arayüz PWM, UART, I2S, I2C, SPI, SD, ADC, 8 bit paralel arayüz PWM, UART, I2S, I2C, SPI, SD, ADC, 8 bit paralel arayüz PWM, UART, I2S, I2C, SPI, SD, ADC, 8 bit paralel arayüz PWM, UART, I2S, I2C, SPI, SD, ADC, 8 bit paralel arayüz PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, 8 bit paralel kamera arayüzü PWM, McASP, UART, I2S, I2C, SPI, SD/MMC, ADC, 8 bit paralel kamera arayüzü
GPIO 27 27 27 27 27 27 27
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +105°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -55°C ~ +125°C -55°C ~ +125°C -55°C ~ +125°C -55°C ~ +125°C -55°C ~ +125°C -55°C ~ +125°C -55°C ~ +125°C
İletim Aralığı 200 m (harici PCB anteni) 150 m 200 m (harici PCB anteni) 150 m 100 m (Çip anten) 200 m (harici PCB anteni) 100 m (Çip anten)
Boyut (mm) 20,5x17,5x1,7 25,0x20,5x2,3 20,5x17,5x1,7 25x20,5x2,3 31,0x20,0x2,3 20,5x17,5x2,3 31,0x20,0x2,3
Paket LGA LGA LGA LGA 1,27 mm aralıklı yarım delik LGA 1,27 mm aralıklı yarım delik
Fonksiyonlar Çift frekanslı Wi-Fi, Düşük güçlü 5G, TI CC3232MODS ile uyumlu Çift frekanslı Wi-Fi, Düşük güçlü 5G, TI CC3232MODAS ile uyumlu Çift frekanslı Wi-Fi, Düşük güçlü 5G, TI CC3232MODSF ile uyumlu Çift frekanslı Wi-Fi, Düşük güçlü 5G, TI CC3232MODASF ile uyumlu Çoklu anten çıkış modları Daha düşük güç tüketimi, TI CC3200MOD ile uyumlu Daha düşük güç tüketimi, AT komutlarını destekler
