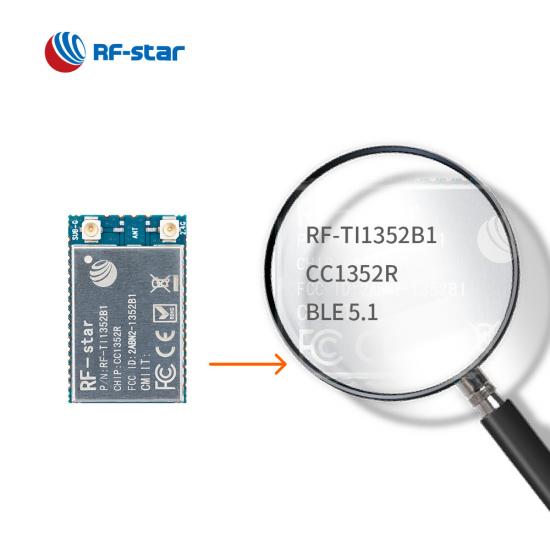

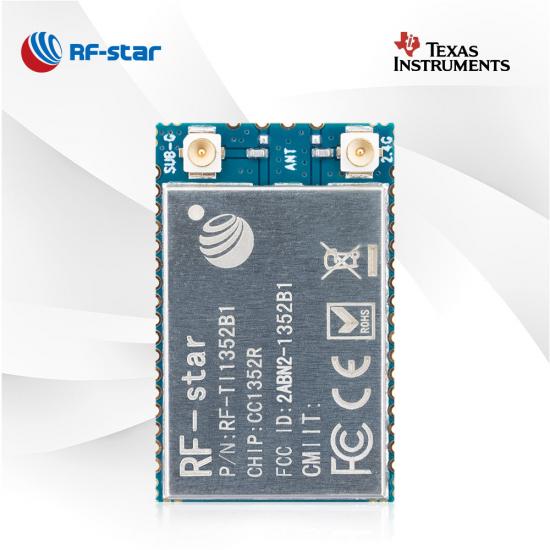

CC1352R Çok Protokollü Alt 1 GHz ve 2,4 GHz Kablosuz Modül RF-TI1352B1

  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands
  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands
  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands
  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands

CC1352R Çok Protokollü Alt 1 GHz ve 2,4 GHz Kablosuz Modül RF-TI1352B1

CC1352R'yi temel alan RF-TI1352B1, düşük güçlü kablosuz iletişimi ve gelişmiş algılama IoT pazarlarını hedefleyen çok protokollü ve çok bantlı bir Sub-1 GHz ve 2,4 GHz kablosuz modüldür. İki bant anten çıkışlı RF-TI1352B1, tasarım çalışmalarınızı kolaylaştırmak için güzel bir seçim olacaktır.

  • P/N:

    RF-TI1352B1

  • bilgisayar:

    CC1352R

  • İşlemci:

    48 MHz ARM® Cortex®-M4F

  • protokoller:

    IEEE 802.15.4, Wireless M-Bus (T, S, C, N mode), 6LoWPAN, Wi-SUN NWP, Proprietary 2.4 GHz, Amazon Sidewalk, Bluetooth 5.1 Low Energy, Zigbee, Thread, MIOTY

  • Çalışma Frekansı:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

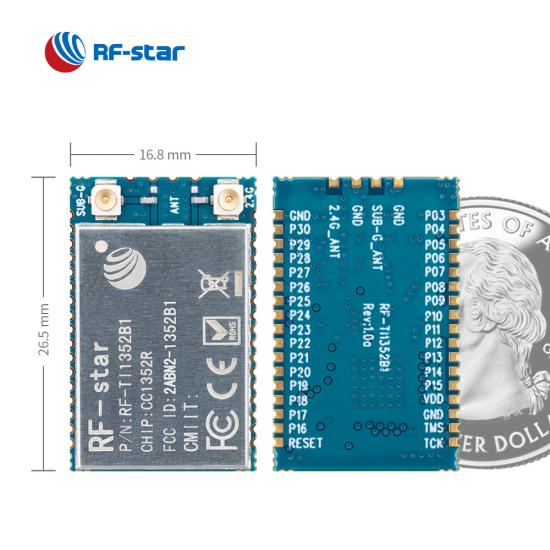

  • Paket (mm):

    26.5 × 16.8 × 2.2, half-hole, 1.27 pitch, 38-pin

  • Özellikleri:

    Bluetooth mesh, Border router, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), NCP, OAD, Sleepy end device, Zigbee coordinator, Two IPEX connectors for 2.4 GHz and Sub-1 GHz respectively

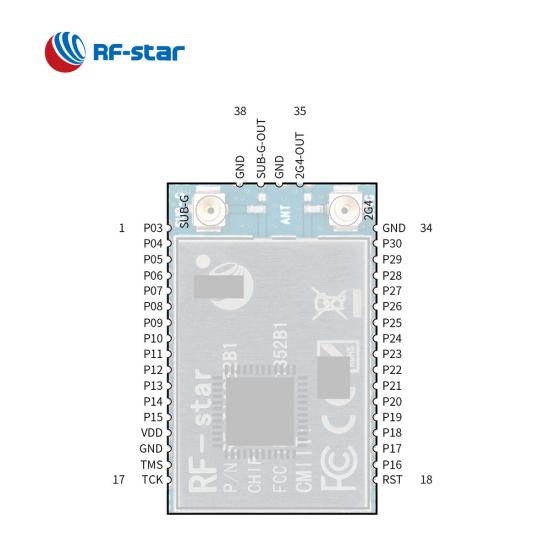

  • GPIO:

    28

  • Maks. TX Gücü:

    +5 dBm

  • İletim Aralığı:

    150 m (@BLE), 350 m (@ZigBee), 500 m (@Sub-1 GHz)
Şimdi Sorgula

RF-TI1352B1 modülü , 48 MHz ARM® Cortex®-M4F'nin güçlü işlemcisine sahip TI CC1352R temel alınarak geliştirilmiştir . Thread, Zigbee®, Bluetooth® 5.1 Low Energy, IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), MIOTY® ve TI 15.4-Stack (Sub-Stack) dahil özel sistemleri destekleyen çok protokollü ve çok bantlı bir modüldür. 1 GHz ve 2,4 GHz). Sub 1GHz ve 2,4GHz  modülü, sırasıyla 48 MHz kristal, 32,768 kHz kristal, 352 kB Flash, 256 kB ROM, bir LC filtresi ve 2,4 GHz ve Sub-1 GHz için iki IPEX konektöründen oluşur. IPEX konektörü ve daha yüksek TX gücü, modülün daha uzun bir iletim aralığına ulaşma ve daha iyi bir uygulama deneyimi elde etme olasılığına sahip olmasını sağlar. DMM sürücüsüne sahip bu güçlü modül, elektronik satış noktası (EPOS), fabrika otomasyonu ve kontrolü, yangın güvenlik sistemi, endüstriyel güvenlik sistemi vb. gibi çok çeşitli uygulamalar için uygundur.


TI CC1352R Çoklu Protokol ve Çok Bantlı Alt 1 GHz ve 2,4 GHz Kablosuz Modül RF-TI1352B1

İki IPEX Konektörü

Çok bantlı modüle yerleştirilmiş iki IPEX konektörü, hem Sub 1GHz hem de 2,4GHz radyo sistemlerinde esnek ve kapsamlı bir şekilde uygulanmasını sağlar.

Uzun İletim Aralığı

Sub 1GHz ve 2,4 GHz frekans bandı sayesinde kablosuz RF modülü, sinyali daha uzaktaki cihazlara iletebilir ve parazite karşı daha az duyarlıdır.

Dinamik Çoklu Protokol Yöneticisi

Thread, Zigbee®, Bluetooth® 5.1 Low Energy, Wi-SUN, IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), MIOTY®, özel sistemler ve eşzamanlı çoklu protokol ile uyumlu çok protokollü bir RF modülüdür. bir DMM sürücüsü.


Seri Bağlantı Noktası Protokolü

CC1352R kablosuz modülü, Sub 1GHz ve 2,4 GHz çoklu protokolü destekler ve Thread, ZigBee, BLE5.3 ve TI 15.4-Stack (Sub 1GHz) için bir seri arayüz iletişim protokolü ile önceden programlanabilir.

Alakalı kaynaklar:

CC1352R Çoklu Protokollü Çift Bantlı Kablosuz Çözüm

Alt 1GHz ve 2,4 GHz: 7 Çıkarım

RF-star Wi-SUN Teknolojisini Uygulamaya Geçiyor


Kablosuz SoC:

  • 48 MHz ARM ®  Cortex ® -M4F işlemci
  • İletim gücü: +5 dBm'ye kadar
  • Duyarlılık :
    • -121 dBm @ Alt GHz (Uzun Menzil Modu)
    • -110 dBm @ Alt GHz (50 kbps)
    • -105 dBm @ Bluetooth 5.0 (LE Kodlu PHY)
  • Hafıza
    • 352 kB flaş
    • 256 kB ROM
    • 8 0kB SRAM
  • Veri hızı:
    • LE 1M FİZ
    • LE 2M PHY
    • LE Kodlu PHY (uzun menzilli)

Özellikler:

  • IEEE802.15.4
  • Kablosuz M-Bus (T, S, C, N modu)
  • 6DüşükPAN
  • Wi-SUN NWP
  • Tescilli 2,4 GHz
  • Amazon Kaldırımı
  • Bluetooth 5.1 Düşük Enerji
  • ZigBee
  • İplik
  • MIOTY
  • Bluetooth ağı
  • Yön bulma NCP'si
  • OAD


Çalışma Aralığı:

  • Besleme gerilimi aralığı 1,8 V ~ 3,8 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C


Zengin Çevre Birimleri:

  • ADC
  • DAC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC
TI CC131x Serisi Alt 1G Modülleri
Parça Numarası RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Fotoğraf
entegre devre CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Çekirdek 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Anten IPEX Yarım delikli arayüz IPEX IPEX/Yarım delikli arayüz IPEX/Yarım delikli arayüz PCB'ler Yarım delikli arayüz PCB'ler IPEX/Yarım delikli arayüz IPEX/Yarım delikli arayüz
Veri deposu 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Flaş 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protokoller Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), MIOTY®, Kablosuz M-Bus(T, S, C modu), Wi-SUN®, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4 yığını ( 1 GHz'in altında) IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), MIOTY®, Kablosuz M-Bus(T, S, C modu), Wi-SUN®, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4 yığını ( 1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında)
Güç kaynağı 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir
Sıklık 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Maks. Teksas Gücü +20 dBm +20 dBm +14 dBm @ Alt-1 GHz +5 dBm @ 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Hassasiyet Alma –121 dBm @Sub-1G (Uzun Menzil Modu) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps LE Kodlu PHY –121 dBm @Sub-1G (Uzun Menzil Modu) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE Kodlu PHY –121 dBm @Sub G (Uzun Menzil Modu) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE Kodlu PHY –121 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 180 m @ 1M PHY (harici PCB anteni) 230 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten) 1400 m @ Sub-1G (harici yapışkan çubuk anten) 180 m @ 1M PHY (harici PCB anteni) 230 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten) 1400 m @ Sub-1G (harici yapışkan çubuk anten) 120 m @ 1M PHY (harici PCB anteni) 180 m @ LE Kodlu PHY (harici PCB anteni) 900 m @ 802.15.4 (harici yapışkan çubuk anten) 900 m @ Sub-1G (harici yapışkan çubuk anten) 1000 m (harici yapıştırıcı çubuk anten) 1000 m (harici yapıştırıcı çubuk anten) 720 m 1000 m (harici yapıştırıcı çubuk anten) 720 m 1000 m (harici yapıştırıcı çubuk anten) 1000 m (harici yapıştırıcı çubuk anten)
Boyut (mm) 26,5x16,8x2,2 25,0x16,4x2,2 26,5x16,8x2,2 26,0x18,0x2,3 26,0x18,0x2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0x18,0x2,3 26,0x18,0x2,3
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
Fonksiyonlar Kablosuz M-Bus, enerji tasarrufu Akıllı tarım, sensör kontrolü Akıllı şebeke, endüstriyel izleme ve kontrol DMM desteği, daha uzun iletim aralığı DMM desteği, daha uzun iletim aralığı Yerleşik PCB anteni Ultra küçük boyut, harici antenler için uygun Kolay yerleştirme için fiş pimleri Daha uzun iletim aralığı Daha uzun iletim aralığı
