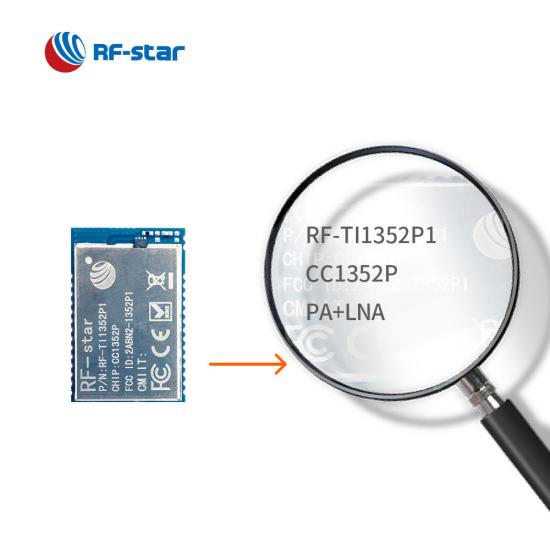

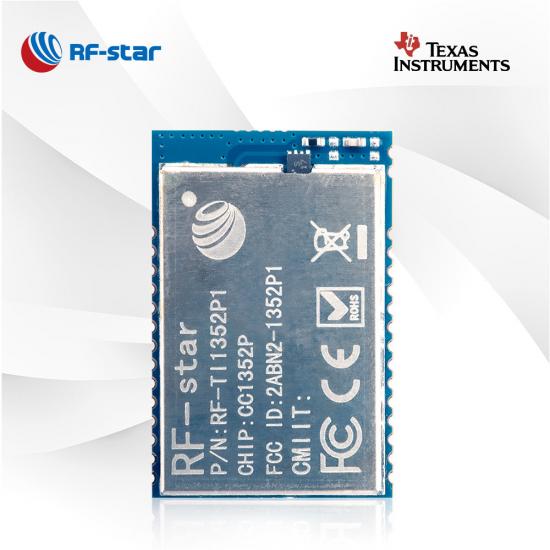

CC1352P Çok Protokollü ve Çok Bantlı Alt 1 GHz ve 2,4 GHz Kablosuz Modül RF-TI1352P1

  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz
  • CC1352P Multiprotocol Module RF-TI1352P1 with multi-band Sub-1GHz and 2.4-GHz

CC1352P Çok Protokollü ve Çok Bantlı Alt 1 GHz ve 2,4 GHz Kablosuz Modül RF-TI1352P1

RF-TI1352P1, CC1352P tabanlı ve gelişmiş IoT pazarları için tasarlanmış, çok protokollü ve çok bantlı bir Sub-1 GHz ve 2,4 GHz kablosuz modüldür. Güç amplifikatörlü CC1352P modülü, DMM sürücüsü aracılığıyla eşzamanlı çoklu protokol çalışmasını destekler. RF-TI1352P1 tasarımınızı ve uygulamalarınızı optimize edebilir.

  • P/N:

    RF-TI1352P1

  • bilgisayar:

    CC1352P

  • İşlemci:

    48 MHz ARM® Cortex®-M4F

  • protokoller:

    IEEE 802.15.4, Wireless M-Bus (T, S, C, N mode), 6LoWPAN, Wi-SUN NWP, Proprietary 2.4 GHz, Amazon Sidewalk, Bluetooth 5.1 Low Energy, Zigbee, Thread, MIOTY Working Frequency: 800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

  • Çalışma Frekansı:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

  • Paket (mm):

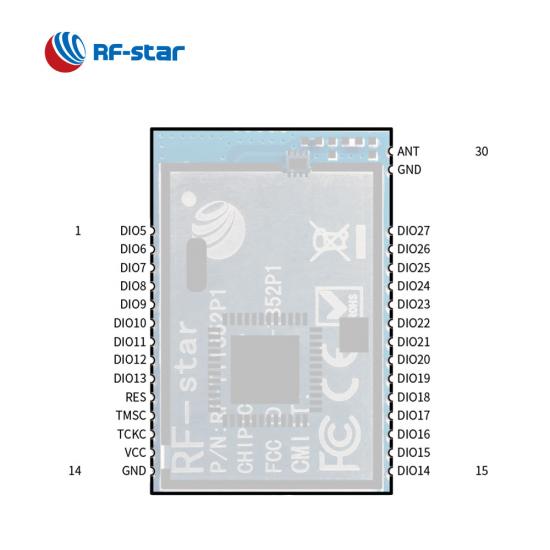

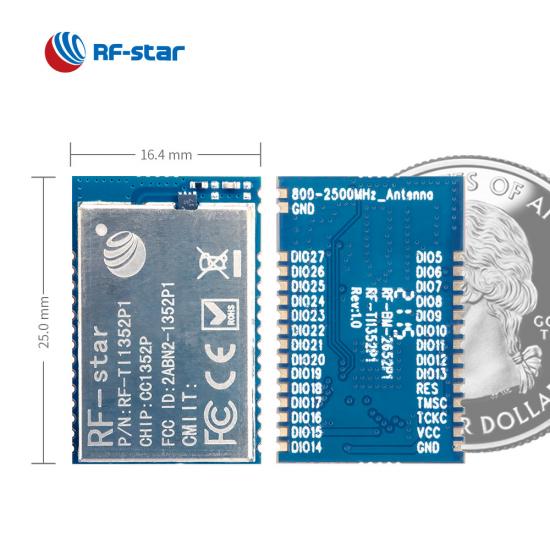

    25.0 × 16.4 × 2.2, half-hole, 1.27 pitch, 30-pin

  • Özellikleri:

    Bluetooth mesh, Border router, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), NCP, OAD, Sleepy end device, Zigbee coordinator

  • GPIO:

    23

  • Maks. TX Gücü:

    +20 dBm

  • İletim Aralığı:

    500 m (@BLE), 800 m (@ZigBee), 1000 m (@Sub-1 GHz)
Şimdi Sorgula

RF-TI1352P1, 48 MHz ARM® Cortex®-M4F'nin güçlü işlemcisine sahip TI CC1352P tabanlı çok protokollü ve çok bantlı bir modüldür . Modül, 48 MHz kristal, 32.768 kHz kristal, 352 kB Flash, 256 kB ROM, LC filtresi ve çeşitli anten seçenekleri için bir IPEX konektöründen oluşur. Maksimum TX gücü 20 dBm'ye kadar olup, modülün daha uzun bir iletim aralığına ve daha yüksek bir RF performansına ulaşmasını sağlar. ZHA ( ZigBee Ev Otomasyonu ) ve Zigbee2MQTT'de yaygın olarak kullanılmaktadır . Çoklu protokoller ve çoklu bantların yerini, uygulama çeşitliliğini sağlayan Dinamik Çoklu Protokol Yöneticisi sürücüsü alır; uykulu uç cihaz, ZigBee koordinatörü, duman sensörü, akıllı takip cihazları vb.


TI CC1352P Çoklu Protokol ve Çok Bantlı Alt 1 GHz ve 2,4 GHz Kablosuz Modül, PA Entegre RF-TI1352P1 ile

Güçlü İşlemci

ARM® Cortex®-M4F çekirdek uygulama işlemcisine ve dahili güç amplifikatörüne sahip TI SoC CC1352P'yi temel alan Sub 1GHz ve 2,4GHz modülü, uzun menzilli ve düşük güçlü uygulamalara çok uygundur.

Dinamik Çoklu Protokol Yöneticisi

Çoklu protokol RF modülü Zigbee®, Thread, Bluetooth® 5.1 Low Energy, IEEE 802.15.4g, 6LoWPAN, MIOTY®, Bluetooth mesh, Wi-SUN, özel sistemler ve bir DMM sürücüsü aracılığıyla eşzamanlı çoklu protokolü destekler.

Maks. Teksas Gücü

Entegre güç amplifikatörü ile çok bantlı modülün maksimum TX gücü, daha uzun bir iletim aralığı ve daha yüksek bir RF performansı elde etmenize yardımcı olmak için 20 dBm'ye kadardır.


Yüksek güvenlik

Cihaz kimliği, hata ayıklama güvenliği, güvenli önyükleme ve ürün yazılımı güncellemesi ve kripto hızlandırma (RNG, AES, SHA, ECC) sunar.


Alakalı kaynaklar:

TI CC1352P Çok Bantlı Kablosuz Modül Nedir?

CC1352R Çoklu Protokollü Çift Bantlı Kablosuz Çözüm

Alt 1GHz ve 2,4 GHz: 7 Çıkarım


Kablosuz SoC:

  • 48 MHz ARM ®  Cortex ® -M4F işlemci
  • TX gücü: +20 dBm'ye kadar
  • Hassasiyet :
    • -121 dBm @ Alt GHz (Uzun Menzil Modu)
    • -110 dBm @ Alt GHz (50 kbps)
    • -105 dBm @ Bluetooth 5.0 (LE Kodlu PHY)
  • Hafıza
    • 352 kB flaş
    • 256 kB ROM
    • 8 0kB SRAM
  • Veri Hızı:
    • LE 1M FİZ
    • LE 2M PHY
    • LE Kodlu PHY (uzun menzilli)

Özellikler:

  • IEEE 802.15.4
  • Kablosuz M-Bus (T, S, C, N modu)
  • 6DüşükPAN
  • Wi-SUN NWP
  • Tescilli 2,4 GHz
  • Amazon Kaldırımı
  • Bluetooth 5.1 Düşük Enerji
  • ZigBee
  • İplik
  • MIOTY
  • Bluetooth ağı
  • Yön bulma NCP'si
  • OAD

Çalışma Aralığı:

  • Besleme gerilimi aralığı 1,8 V ~ 3,8 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C

Zengin Çevre Birimleri:

  • ADC
  • DAC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


TI CC131x Serisi Alt 1G Modülleri
Parça Numarası RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Fotoğraf
entegre devre CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Çekirdek 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Anten IPEX Yarım delikli arayüz IPEX IPEX/Yarım delikli arayüz IPEX/Yarım delikli arayüz PCB'ler Yarım delikli arayüz PCB'ler IPEX/Yarım delikli arayüz IPEX/Yarım delikli arayüz
Veri deposu 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Flaş 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protokoller Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), MIOTY®, Kablosuz M-Bus(T, S, C modu), Wi-SUN®, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4 yığını ( 1 GHz'in altında) IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), MIOTY®, Kablosuz M-Bus(T, S, C modu), Wi-SUN®, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4 yığını ( 1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında)
Güç kaynağı 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir
Sıklık 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Maks. Teksas Gücü +20 dBm +20 dBm +14 dBm @ Alt-1 GHz +5 dBm @ 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Hassasiyet Alma –121 dBm @Sub-1G (Uzun Menzil Modu) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps LE Kodlu PHY –121 dBm @Sub-1G (Uzun Menzil Modu) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE Kodlu PHY –121 dBm @Sub G (Uzun Menzil Modu) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE Kodlu PHY –121 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 180 m @ 1M PHY (harici PCB anteni) 230 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten) 1400 m @ Sub-1G (harici yapışkan çubuk anten) 180 m @ 1M PHY (harici PCB anteni) 230 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten) 1400 m @ Sub-1G (harici yapışkan çubuk anten) 120 m @ 1M PHY (harici PCB anteni) 180 m @ LE Kodlu PHY (harici PCB anteni) 900 m @ 802.15.4 (harici yapışkan çubuk anten) 900 m @ Sub-1G (harici yapışkan çubuk anten) 1000 m (harici yapıştırıcı çubuk anten) 1000 m (harici yapıştırıcı çubuk anten) 720 m 1000 m (harici yapıştırıcı çubuk anten) 720 m 1000 m (harici yapıştırıcı çubuk anten) 1000 m (harici yapıştırıcı çubuk anten)
Boyut (mm) 26,5x16,8x2,2 25,0x16,4x2,2 26,5x16,8x2,2 26,0x18,0x2,3 26,0x18,0x2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0x18,0x2,3 26,0x18,0x2,3
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
Fonksiyonlar Kablosuz M-Bus, enerji tasarrufu Akıllı tarım, sensör kontrolü Akıllı şebeke, endüstriyel izleme ve kontrol DMM desteği, daha uzun iletim aralığı DMM desteği, daha uzun iletim aralığı Yerleşik PCB anteni Ultra küçük boyut, harici antenler için uygun Kolay yerleştirme için fiş pimleri Daha uzun iletim aralığı Daha uzun iletim aralığı
