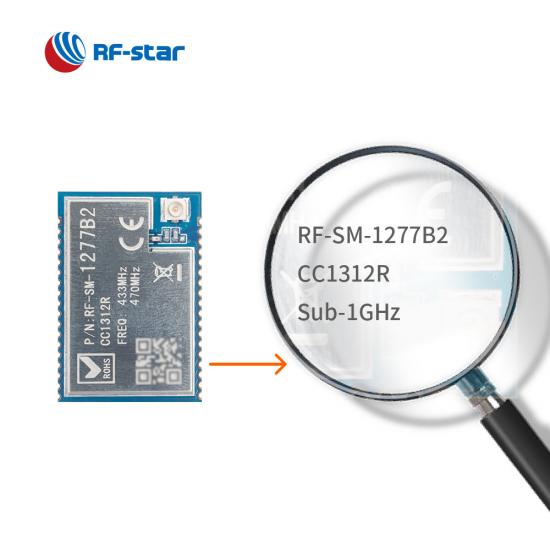

433 MHz 450 MHz RF-SM-1277B2'yi Destekleyen CC1312R Modülü

  • CC1312R Sub-1G Module Supporting 433 MHz 450 MHz Frequency
  • CC1312R Sub-1G Module Supporting 433 MHz 450 MHz Frequency
  • CC1312R Sub-1G Module Supporting 433 MHz 450 MHz Frequency
  • CC1312R Sub-1G Module Supporting 433 MHz 450 MHz Frequency

433 MHz 450 MHz RF-SM-1277B2'yi Destekleyen CC1312R Modülü

RF-SM-1277B2, 431 MHz ~ 537 MHz frekansı altında çalışan bir Sub-1G modülüdür. CC1312R modülü sensör pazarında kullanılabilir. İletim mesafesini artırmak ve son ürünlerin tasarımını kolaylaştırmak için RF-SM-1277B2'yi seçin.

  • P/N:

    RF-SM-1277B2

  • bilgisayar:

    CC1312R

  • İşlemci:

    48 MHz Arm® Cortex®-M4F

  • protokoller:

    IEEE 802.15.4g, IPv6-enabled smart objects(6LoWPAN), MIOTY®, Wireless M-Bus(T, S, C mode), WiSUN®, KNX RF, Amazon Sidewalk, proprietary systems, SimpleLink™ TI 15.4 stack (Sub-1 GHz)

  • Çalışma Frekansı:

    431 MHz ~ 527 MHz

  • Paket (mm):

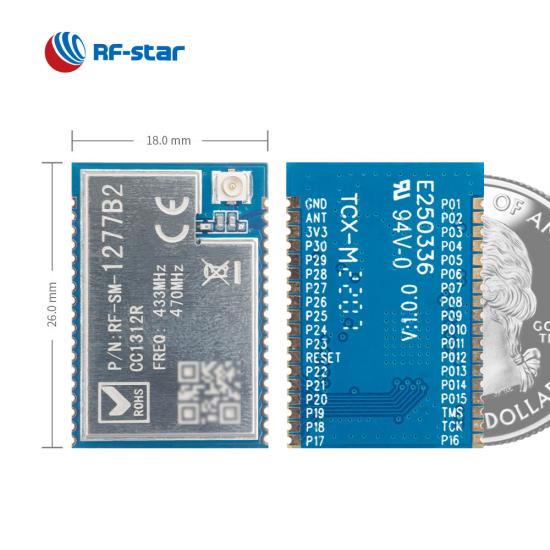

    26.0 x 18.0 x 2.3

  • Özellikleri:

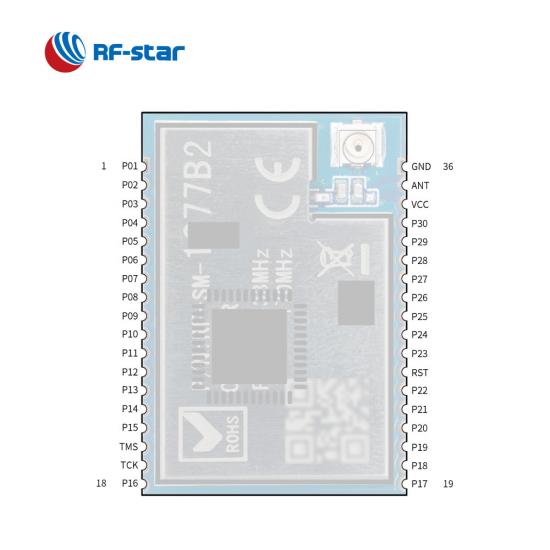

    All GPIOs are lead out

  • GPIO:

    30

  • Maks. TX Gücü:

    +13 dBm

  • İletim Aralığı:

    1000 m
Şimdi Sorgula

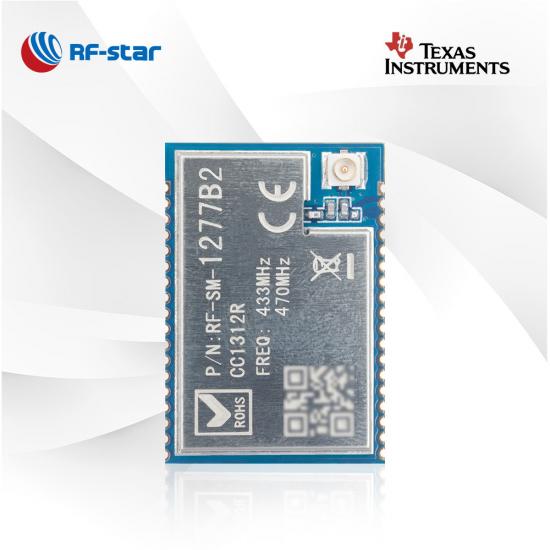

RF-SM-1277B2, 433 MHz ve 450 MHz frekansını destekleyen  bir Sub-1G modülüdür . Ana IC  TI CC1312R'dir , 48 MHz Arm® Cortex®-M4F ana işlemcisi, RF modülünün uzun menzilli iletimini ve ultra düşük güç tüketimini sağlar. IPEX anten konektörünün anten seçeneği   ve yarım delikli arayüz, müşterinin RF sinyalinin çıkış yolunu seçmesine olanak tanır. TX gücü 13 dBm'ye kadardır  , bu da modülün daha uzun bir iletim kapsama alanına ulaşmasını ve sensör denetleyicisine, akıllı sokak lambasına, bina otomasyonuna vb. entegre edilmesini sağlar. CC1312R modülü ayrıca şeffaf iletim protokolünü de destekler, böylece tasarım iş yükünü basitleştirmek için kullanın.

CC1312R Alt 1 GHz Modülü RF-SM-1277B2

Çoklu Protokoller

CC1312R modülü, IEEE 802.15.4g, IPv6 özellikli akıllı nesneleri (6LoWPAN), MIOTY®, Wi-SUN®, özel sistemleri ve TI 15.4-Stack'ı (Sub-1 GHz) destekler.

Geniş Radyo Frekansı

431 MHz ~ 527 MHz arası çalışma frekansı için merkez frekanslar karşılanabilir: 433 MHz 470 MHz ve 500 MHz.

Harici Anten

Anten eşleştirme ve RF çıkış modu seçeneği (IPEX anten konektörü ve yarım delikli arayüz), cihazınızı bağlama konusunda size esneklik sağlar.

Zengin Çevre Birimleri

Tüm dijital çevresel pinler herhangi bir GPIO'ya yönlendirilebilir ve ADC, UART, SPI, I2C, I2S, RTC dahil bu arayüzler mevcuttur.

CC1310'dan Daha Büyük Bellek

· 352 KB sistem içi programlanabilir flaş
· Protokoller ve kitaplık için 256 KB ROM
· Önbellek için 8 KB SRAM (veya genel amaçlı RAM olarak)
· 20 KB ultra düşük sızıntılı SRAM


- Özellikler  -

· Wi-SUN NWP

· Harici Anten

· Zengin Çevre Birimleri

· Frekans:  431 MHz ~ 527 MHz

RF-SM-1277B2 Alt 1G modülü Özelliği



Referans Kaynağı:

CC1312 MCU'ya Dayalı RF-SM-1277B1 ve RF-SM-1277B2 Alt 1G Modülü Arasındaki Karşılaştırma


Kablosuz SoC:


  • 48 MHz ARM ®  Cortex ® -M4F işlemci
  • TX gücü: +13 dBm'ye kadar
  • Duyarlılık:
    • –121 dBm @ Uzun Menzil Modu
    • -110 dBm @ 50 kbps
  • Hafıza
    • 352 kB flaş
    • 88kB SRAM

Özellikler:


  • AES-128 güvenliği
  • 30 GPIO

Çalışma Aralığı:


  • Besleme gerilimi aralığı 1,8 V ~ 3,8 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C
  • Frekans:431 MHz ~ 527 MHz


Zengin Çevre Birimleri:


  • ADC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


Sertifikalar :


  • CE
  • RoHS
  • Ulaşmak
TI CC131x Serisi Alt 1G Modülleri
Parça Numarası RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Fotoğraf
entegre devre CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Çekirdek 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Anten IPEX Yarım delikli arayüz IPEX IPEX/Yarım delikli arayüz IPEX/Yarım delikli arayüz PCB'ler Yarım delikli arayüz PCB'ler IPEX/Yarım delikli arayüz IPEX/Yarım delikli arayüz
Veri deposu 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Flaş 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protokoller Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), MIOTY®, Kablosuz M-Bus(T, S, C modu), Wi-SUN®, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4 yığını ( 1 GHz'in altında) IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), MIOTY®, Kablosuz M-Bus(T, S, C modu), Wi-SUN®, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4 yığını ( 1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında)
Güç kaynağı 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir
Sıklık 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Maks. Teksas Gücü +20 dBm +20 dBm +14 dBm @ Alt-1 GHz +5 dBm @ 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Hassasiyet Alma –121 dBm @Sub-1G (Uzun Menzil Modu) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps LE Kodlu PHY –121 dBm @Sub-1G (Uzun Menzil Modu) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE Kodlu PHY –121 dBm @Sub G (Uzun Menzil Modu) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE Kodlu PHY –121 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 180 m @ 1M PHY (harici PCB anteni) 230 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten) 1400 m @ Sub-1G (harici yapışkan çubuk anten) 180 m @ 1M PHY (harici PCB anteni) 230 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten) 1400 m @ Sub-1G (harici yapışkan çubuk anten) 120 m @ 1M PHY (harici PCB anteni) 180 m @ LE Kodlu PHY (harici PCB anteni) 900 m @ 802.15.4 (harici yapışkan çubuk anten) 900 m @ Sub-1G (harici yapışkan çubuk anten) 1000 m (harici yapıştırıcı çubuk anten) 1000 m (harici yapıştırıcı çubuk anten) 720 m 1000 m (harici yapıştırıcı çubuk anten) 720 m 1000 m (harici yapıştırıcı çubuk anten) 1000 m (harici yapıştırıcı çubuk anten)
Boyut (mm) 26,5x16,8x2,2 25,0x16,4x2,2 26,5x16,8x2,2 26,0x18,0x2,3 26,0x18,0x2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0x18,0x2,3 26,0x18,0x2,3
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
Fonksiyonlar Kablosuz M-Bus, enerji tasarrufu Akıllı tarım, sensör kontrolü Akıllı şebeke, endüstriyel izleme ve kontrol DMM desteği, daha uzun iletim aralığı DMM desteği, daha uzun iletim aralığı Yerleşik PCB anteni Ultra küçük boyut, harici antenler için uygun Kolay yerleştirme için fiş pimleri Daha uzun iletim aralığı Daha uzun iletim aralığı
