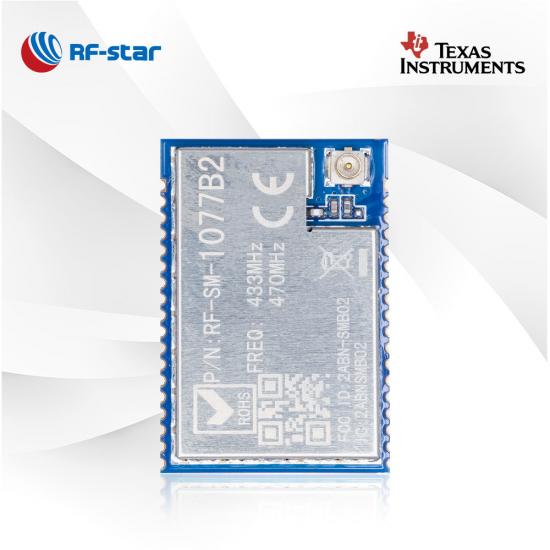

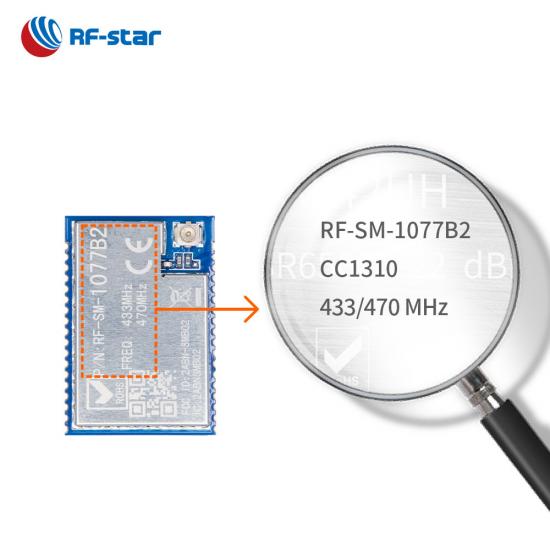

CC1310 Alt 1G Modülü 433 MHz ve 470 MHz Aralığı RF-SM-1077B2

  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency
  • CC1310 Sub-1G Module RF-SM-1077B2 For 433 MHz & 470 MHz Frequency

CC1310 Alt 1G Modülü 433 MHz ve 470 MHz Aralığı RF-SM-1077B2

RF-SM-1077B2, 433 MHz frekansı altında çalışan 1 GHz'lik bir alt modüldür. Sub-1G modülü, uzun menzilli ve düşük güç tüketimi gereksinimleri olan güç kaynaklı uygulamalara yöneliktir. Sensör izleme pazarında yaygın olarak kullanılmaktadır. İzleme cihazlarınızı basitleştirmek için CC1310 433 MHz verici ve alıcı-vericiyi seçin.

  • P/N:

    RF-SM-1077B2

  • bilgisayar:

    CC1310

  • İşlemci:

    48 MHz Arm® Cortex®-M3

  • protokoller:

    IEEE 802.15.4, Wireless M-Bus (T, S, C mode), 6LoWPAN, MIOTY

  • Çalışma Frekansı:

    431 MHz ~ 527 MHz

  • Paket (mm):

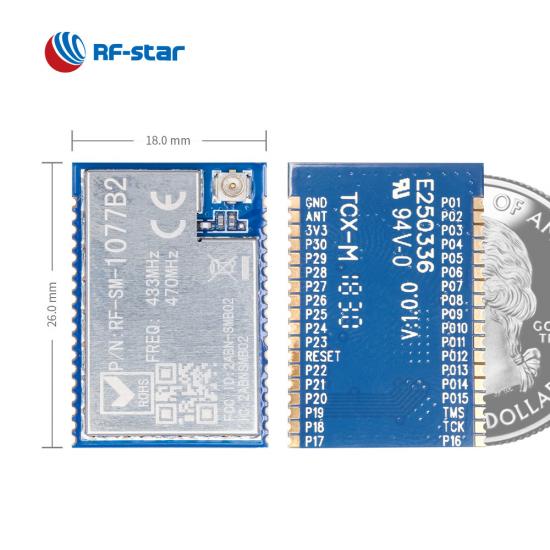

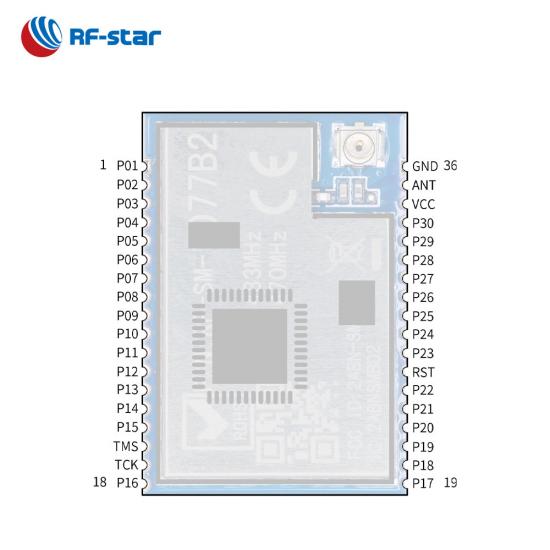

    26.0 × 18.0 × 2.3, half-hole, 1.27 pitch, 36-pin

  • Özellikleri:

    All GPIOs are lead out

  • GPIO:

    30

  • Maks. TX Gücü:

    +15 dBm

  • İletim Aralığı:

    1500 m
Şimdi Sorgula

RF-SM-1077B2 bir Sub-1G kablosuzdur 433 MHz ve 470 MHz radyo frekansını destekleyen modül . Bu alıcı-verici modülü TI CC1310'u temel alırve 48 MHz Arm® Cortex®-M3 ana işlemcisi, çoğunlukla güç tasarruflu çalışmasını sağlar. 24.0 MHz kristal, bir balun, bir bant geçiren filtre, bir anten eşleştirme ve IPEX anten konektörünün anten seçeneği ve yarım delikli arayüz ile entegre edilmiştir. 15 dBm'yekadarTX gücü, iletimin daha geniş bir kapsama alanına ulaşmasını sağlar. Aynı zamanda birçok parametrenin ayarlanması gereken seri modüldür. CC1310 RF-SM-1077B2 modülü , 50 khz ila 5 mhz kanal aralığına sahip, düşük güçlü kablosuz sistemler ve uygulamalariçin en iyi seçeneklerden biridir


CC1310 Alt 1 GHz Modülü RF-SM-1077B2

Güçlü İşlemci

RF-SM-1077B2 Sub-1G modülü, güçlü bir 48 MHz ARM® Cortex®-M3 mikro denetleyiciye sahip, esnek, çok düşük güçlü bir RF alıcı-verici için tasarlanmıştır.

Sürekli Frekans

431 MHz ~ 527 MHz arası çalışma frekansı için merkez frekanslar karşılanabilir: 433 MHz 470 MHz ve 500 MHz.

Esnek RF Çıkış Modları

RF-SM-1077B1 ile aynı olan RF-SM-1077B2, hem IPEX anten konnektörünü hem de yarım delikli RF arayüzünü içeren iki RF çıkış moduna sahiptir.

Zengin Çevre Birimleri

Tüm dijital çevresel pinler herhangi bir GPIO'ya yönlendirilebilir ve ADC, UART, SPI, I2C, I2S, RTC dahil bu arayüzler mevcuttur.


  UART Protokolü

  Radyo frekansını değiştirin: 33 MHz, 470 MHz, 500 MHz.

  Veri aktarım hızını değiştirin: 625 bps, 50 Kbps, 200

  Kbps.



· Parametreleri ayarlayın: TX gücü, Baud hızı, Kanal

· RSSI ve MAC adresini sorgulama

· ADC edinimi etkinleştirildi

· Frekans: 433 MHz, 470 MHz, 500 MHz

CC1310 alt 1G modülü RF-SM-1077B2 özellikleri

Referans Kaynağı:

Ultra Düşük Güç Alt 1GHz Modülü RF-SM-1277B1/B2



Kablosuz SoC:


  • 48 MHz ARM ®  Cortex ® -M3 işlemci
  • TX gücü: +15 dBm'ye kadar
  • Hassasiyet :
    • -124 dBm @ Uzun Menzil Modu
    • -110 dBm @ 50 kbps
  • Hafıza
    • 128 kB flaş
    • 8kB  SRAM
  • Veri Hızı:
    • 625 baz puan
    • 50 kbps
    • 2 00 kbps



Özellikler:


  • Bir ES-128 güvenliği
  • 30 GPIO

Çalışma Aralığı:


  • Besleme gerilimi aralığı 1,8 V ~ 3,8 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C
  • Frekans : 431 MHz ~ 527 MHz



Zengin Çevre Birimleri:


  • ADC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


Sertifikalar :


  • CE
  • R- İSG
  • Her biri R


TI CC131x Serisi Alt 1G Modülleri
Parça Numarası RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Fotoğraf henüz bilinmiyor
entegre devre CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Çekirdek 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Anten IPEX Yarım delikli arayüz IPEX IPEX/Yarım delikli arayüz IPEX/Yarım delikli arayüz PCB'ler Yarım delikli arayüz PCB'ler IPEX/Yarım delikli arayüz IPEX/Yarım delikli arayüz
Veri deposu 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Flaş 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protokoller Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), MIOTY®, Kablosuz M-Bus(T, S, C modu), Wi-SUN®, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4 yığını ( 1 GHz'in altında) IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), MIOTY®, Kablosuz M-Bus(T, S, C modu), Wi-SUN®, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4 yığını ( 1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında)
Güç kaynağı 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir
Sıklık 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Maks. Teksas Gücü +20 dBm +20 dBm +14 dBm @ Alt-1 GHz +5 dBm @ 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Hassasiyet Alma –121 dBm @Sub-1G (Uzun Menzil Modu) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps LE Kodlu PHY –121 dBm @Sub-1G (Uzun Menzil Modu) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE Kodlu PHY –121 dBm @Sub G (Uzun Menzil Modu) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE Kodlu PHY –121 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 180 m @ 1M PHY (harici PCB anteni) 230 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten) 1400 m @ Sub-1G (harici yapışkan çubuk anten) 120 m @ 1M PHY (harici PCB anteni) 180 m @ LE Kodlu PHY (harici PCB anteni) 900 m @ 802.15.4 (harici yapışkan çubuk anten) 900 m @ Sub-1G (harici yapışkan çubuk anten) 1000 m (harici yapıştırıcı çubuk anten) 1000 m (harici yapıştırıcı çubuk anten) 720 m 1000 m (harici yapıştırıcı çubuk anten) 720 m 1000 m (harici yapıştırıcı çubuk anten) 1000 m (harici yapıştırıcı çubuk anten)
Boyut (mm) 25,0x16,4x2,2 26,5x16,8x2,2 26,0x18,0x2,3 26,0x18,0x2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0x18,0x2,3 26,0x18,0x2,3
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
Fonksiyonlar Kablosuz M-Bus, enerji tasarrufu Akıllı tarım, sensör kontrolü Akıllı şebeke, endüstriyel izleme ve kontrol DMM desteği, daha uzun iletim aralığı DMM desteği, daha uzun iletim aralığı Yerleşik PCB anteni Ultra küçük boyut, harici antenler için uygun Kolay yerleştirme için fiş pimleri Daha uzun iletim aralığı Daha uzun iletim aralığı
ilgili vaka çalışmaları
Akıllı BLE Kilidi
Akıllı BLE Kilidi
Akıllı BLE Ampul
Akıllı BLE Ampul
Akıllı EV Şarj Cihazı
Akıllı EV Şarj Cihazı
MIP Robot Oyuncak
MIP Robot Oyuncak
ilgili ürünler
CC1310 Sub-1G Module 868 MHz & 915MHz Module 868 MHz ve 915 MHz RF-SM-1077B1'i Destekleyen CC1310 Alt 1G Modülü
CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz 868 MHz 915 MHz 920 MHz RF-SM-1277B1'i Destekleyen CC1312R Alt 1G Modülü
CC1312R Sub-1G Module Supporting 433 MHz 450 MHz Frequency 433 MHz 450 MHz RF-SM-1277B2'yi Destekleyen CC1312R Modülü
CC3235S 2.4 GHz & 5 GHz Dual-Band Wi-Fi Module RF-WM-3235A1S CC3235S 2,4 GHz ve 5 GHz Çift Bantlı Wi-Fi Modülü, 4 MB Flash RF-WM-3235A1S
CC1354P10 Sub-1 GHz and 2.4-GHz Wireless Module RF-TI1354P1 CC1354P10 Multiprotocol Sub-1 GHz and 2.4-GHz Wireless Module RF-TI1354P1
CC2530 CC2592 ZigBee Module RF-ZM-2530P1I CC2530 CC2592 Güç Amplifikatörü ve IPEX Konnektörlü ZigBee Modülü
EFR32BG22 BLE5.0 USB Bluetooth Gateway RF-DG-22A Beacon veri yakalama için EFR32BG22 BLE5.0 USB Bluetooth Ağ Geçidi RF-DG-22A

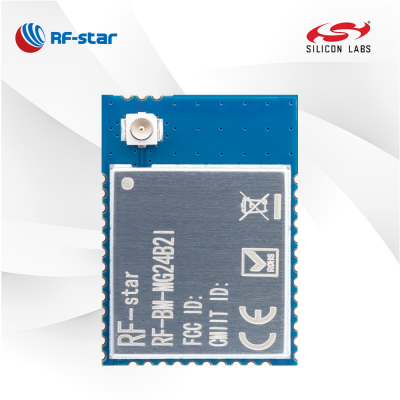

BLE5.3 Matter ZigBee Thread EFR32MG24 Module RF-BM-MG24B1 BLE5.3 Matter ZigBee Konu EFR32MG24 Modülü
