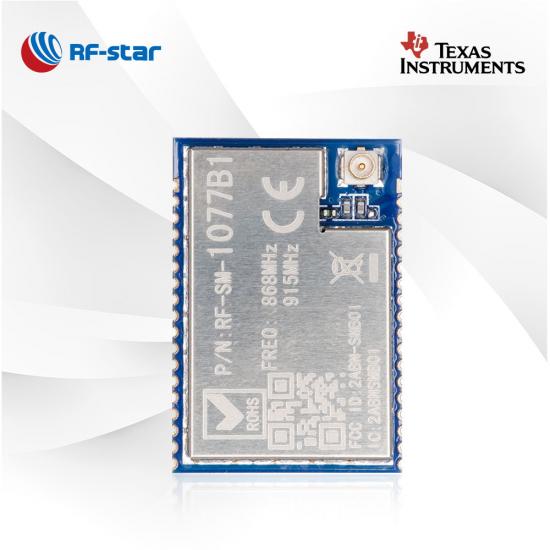

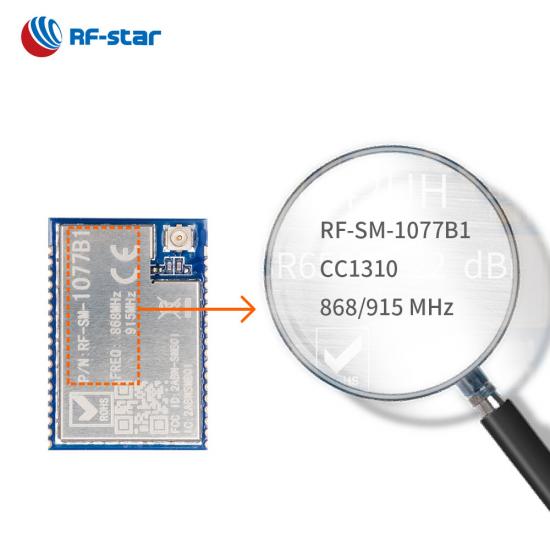

868 MHz ve 915 MHz RF-SM-1077B1'i Destekleyen CC1310 Alt 1G Modülü

  • CC1310 Sub-1G Module 868 MHz & 915MHz Module
  • CC1310 Sub-1G Module 868 MHz & 915MHz Module
  • CC1310 Sub-1G Module 868 MHz & 915MHz Module
  • CC1310 Sub-1G Module 868 MHz & 915MHz Module

868 MHz ve 915 MHz RF-SM-1077B1'i Destekleyen CC1310 Alt 1G Modülü

RF-SM-1077B1, 868MHz ve 915MHz'i destekleyen 1GHz altı frekans altında çalışan bir CC1310 modülüdür. Sub-1G modülü, uzun menzilli ve düşük güç tüketimi uygulamalarına yöneliktir. Sensör izleme pazarında yaygın olarak kullanılmaktadır. Uç cihazlarınızı basitleştirmek için 868 MHz - 915 MHz alıcı-verici ve verici RF-SM-1077B1'i seçin.

  • P/N:

    RF-SM-1077B1

  • bilgisayar:

    CC1310

  • İşlemci:

    48 MHz Arm® Cortex®-M3

  • protokoller:

    IEEE 802.15.4, Wireless M-Bus (T, S, C mode), 6LoWPAN, MIOTY

  • Çalışma Frekansı:

    718 MHz ~ 878 MHz, 861 MHz ~ 1054 MHz

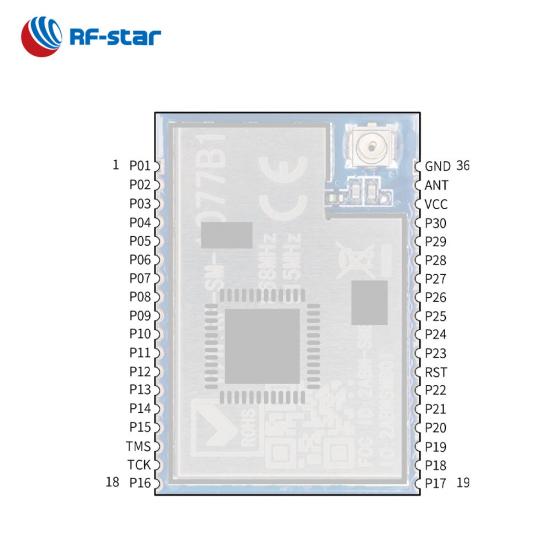

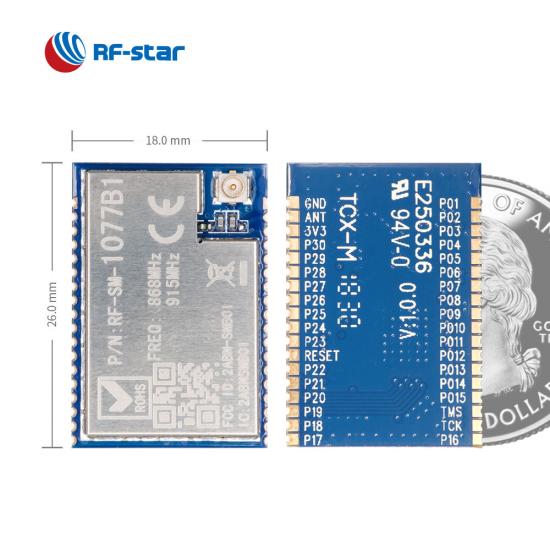

  • Paket (mm):

    26.0 × 18.0 × 2.3, half-hole, 1.27 pitch, 36-pin

  • Özellikleri:

    All GPIOs are lead out

  • GPIO:

    30

  • Maks. TX Gücü:

    +14 dBm

  • İletim Aralığı:

    1500 m
Şimdi Sorgula

RF-SM-1077B1, 868 MHz - 915 MHz  verici ve alıcı modülüdür . Bu alt 1G modülü, TI CC1310'u temel alır ve 48 MHz Arm® Cortex®-M3 ana işlemcisi, modülün ultra düşük güç tüketimiyle veri aktarımını gerçekleştirebilmesini sağlar. 24.0 MHz kristal, bir balun, bir bant geçiren filtre, bir anten eşleştirme ve IPEX anten konektörünün anten seçeneği ve yarım delikli arayüz ile entegre edilmiştir . TX gücü, RF-yıldız protokolü altında 14 dBm'ye kadardır; bu, modülün daha uzun bir iletim kapsama alanına ulaşmasını sağlar, kablosuz alarm ve güvenlik sistemlerine, enerji toplama uygulamalarına, akıllı şebekeye ve otomatik sayaç okumaya vb. uygun şekilde uyarlanmıştır.


790 MHz - 930 MHz Frekansını Destekleyen CC1310 Alt 1GHz Modülü RF-SM-1077B1

Güçlü İşlemci

TI CC1310'u temel alan RF-SM-1077B1 Sub-1G modülü, güçlü bir 48 MHz ARM® Cortex®-M3 mikro denetleyiciye sahip esnek, çok düşük güçlü bir RF alıcı-verici için tasarlanmıştır.

Sürekli Frekans

790 MHz ila 930 MHz arasındaki çalışma frekansı için merkez frekanslar karşılanabilir: 868 MHz, 915 MHz ve 920 MHz.

UART Protokolü

Radyo frekansını değiştirin: 868 MHz, 915 MHz ve 920 MHz. Veri aktarım hızını değiştirin: 625 bps, 50 Kbps, 200 Kbps.

Zengin Çevre Birimleri

Tüm dijital çevresel pinler herhangi bir GPIO'ya yönlendirilebilir ve ADC, UART, SPI, I2C, I2S, RTC dahil bu arayüzler mevcuttur.

Esnek RF Çıkış Modları

Projenizi karşılamak için IPEX anten konnektörünü veya yarım delikli RF pinini seçebilirsiniz.




· Parametreleri ayarlayın: TX gücü, Baud hızı, Kanal

· RSSI ve MAC adresini sorgulama

· ADC edinimi etkinleştirildi

· Frekans: 868  MHz, 915 MHz ve 920 MHz.

CC1310 alt 1G modülü özellikleri

Kablosuz SoC:


  • 48 MHz ARM ®  Cortex ® -M3 işlemci
  • TX gücü: +14 dBm'ye kadar
  • Hassasiyet :
    • -124 dBm @ Uzun Menzil Modu
    • -110 dBm @ 50 kbps
  • Hafıza
    • 128 kB flaş
    • 8kB  SRAM
  • Veri Hızı:
    • 625 baz puan
    • 50 kbps
    • 2 00 kbps

Özellikler:


  • Bir ES-128 güvenliği
  • 30 GPIO


Çalışma Aralığı:


  • Besleme gerilimi aralığı 1,8 V ~ 3,8 V
  • Çalışma sıcaklığı aralığı: -40 °C ~ +85 °C
  • Frekans : 718 MHz ~ 878 MHz, 861 MHz ~ 1054 MHz


Zengin Çevre Birimleri:


  • ADC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


Sertifikalar :


  • CE
  • R- İSG
  • Her biri R
TI CC131x Serisi Alt 1G Modülleri
Parça Numarası RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
Fotoğraf henüz bilinmiyor
entegre devre CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
Çekirdek 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
Anten IPEX Yarım delikli arayüz IPEX IPEX/Yarım delikli arayüz IPEX/Yarım delikli arayüz PCB'ler Yarım delikli arayüz PCB'ler IPEX/Yarım delikli arayüz IPEX/Yarım delikli arayüz
Veri deposu 152 KB 88 KB 88 KB 88 KB 88 KB 28 KB 28 KB 28 KB 28 KB 28 KB
Flaş 704 KB 352 KB 352 KB 352 KB 352 KB 128 KB 128 KB 128 KB 128 KB 128 KB
Protokoller Thread, ZigBee, Matter, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread, ZigBee, BLE5.3, IEEE 802.15.4g, 6LoWPAN, MIOTY, Kablosuz M-Bus, Wi-SUN, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), MIOTY®, Kablosuz M-Bus(T, S, C modu), Wi-SUN®, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4 yığını ( 1 GHz'in altında) IEEE 802.15.4g, IPv6 özellikli akıllı nesneler (6LoWPAN), MIOTY®, Kablosuz M-Bus(T, S, C modu), Wi-SUN®, KNX RF, Amazon Sidewalk, özel sistemler, SimpleLink™ TI 15.4 yığını ( 1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında) IEEE 802.15.4g, Kablosuz M-Bus (T, S, C modu), 6LoWPAN, MIOTY, SimpleLink™ TI 15.4 yığını (1 GHz'in altında)
Güç kaynağı 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir 1,8 V ~ 3,6 V, 3,3 V önerilir
Sıklık 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 800 MHz ~ 928 MHz, 2,4 GHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 779 MHz ~ 930 MHz 431 MHz ~ 527 MHz 779 MHz ~ 930 MHz
Maks. Teksas Gücü +20 dBm +20 dBm +14 dBm @ Alt-1 GHz +5 dBm @ 2,4 GHz +13 dBm +14 dBm +14 dBm +14 dBm +14 dBm +15 dBm +14 dBm
Hassasiyet Alma –121 dBm @Sub-1G (Uzun Menzil Modu) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps LE Kodlu PHY –121 dBm @Sub-1G (Uzun Menzil Modu) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE Kodlu PHY –121 dBm @Sub G (Uzun Menzil Modu) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE Kodlu PHY –121 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –121 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps) –114 dBm @ Sub-1 GHz (Uzun Menzil Modu) –110 dBm @ Sub-1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
Çalışma sıcaklığı -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Depolama sıcaklığı -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C -40°C ~ +125°C
İletim Aralığı 180 m @ 1M PHY (harici PCB anteni) 230 m @ LE Kodlu PHY (harici PCB anteni) 1200 m @ 802.15.4 (harici yapışkan çubuk anten) 1400 m @ Sub-1G (harici yapışkan çubuk anten) 120 m @ 1M PHY (harici PCB anteni) 180 m @ LE Kodlu PHY (harici PCB anteni) 900 m @ 802.15.4 (harici yapışkan çubuk anten) 900 m @ Sub-1G (harici yapışkan çubuk anten) 1000 m (harici yapıştırıcı çubuk anten) 1000 m (harici yapıştırıcı çubuk anten) 720 m 1000 m (harici yapıştırıcı çubuk anten) 720 m 1000 m (harici yapıştırıcı çubuk anten) 1000 m (harici yapıştırıcı çubuk anten)
Boyut (mm) 25,0x16,4x2,2 26,5x16,8x2,2 26,0x18,0x2,3 26,0x18,0x2,3 22,0 × 14,0 × 1,85 12,5 × 9,0 × 1,8 22,0 × 14,0 × 1,8 26,0x18,0x2,3 26,0x18,0x2,3
Paket 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik 1,27 mm aralıklı yarım delik
Fonksiyonlar Kablosuz M-Bus, enerji tasarrufu Akıllı tarım, sensör kontrolü Akıllı şebeke, endüstriyel izleme ve kontrol DMM desteği, daha uzun iletim aralığı DMM desteği, daha uzun iletim aralığı Yerleşik PCB anteni Ultra küçük boyut, harici antenler için uygun Kolay yerleştirme için fiş pimleri Daha uzun iletim aralığı Daha uzun iletim aralığı
