Ⅰ. Bluetooth Düşük Enerji Modülü nedir?

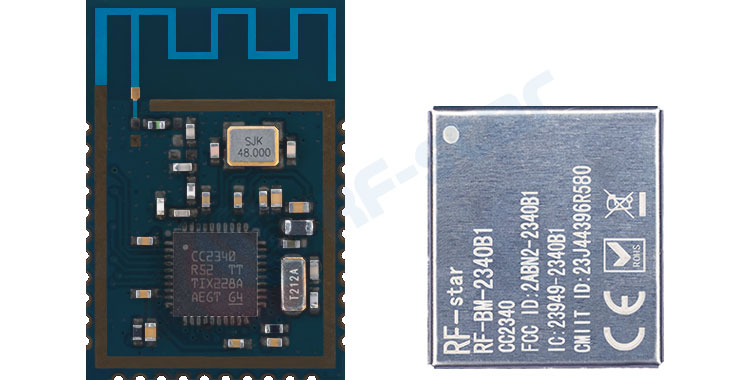

Fiziksel Bileşim: Bluetooth Düşük Enerji Modülü = BLE çipi + temel çevre devreleri (kristal, kapasitörler vb.) + RF bölümü (anten eşleştirme devresi) + koruyucu kapak (parazit önleme için). Bu eksiksiz paket, karmaşık RF tasarımıyla uğraşmadan hemen kullanmanıza olanak tanır.

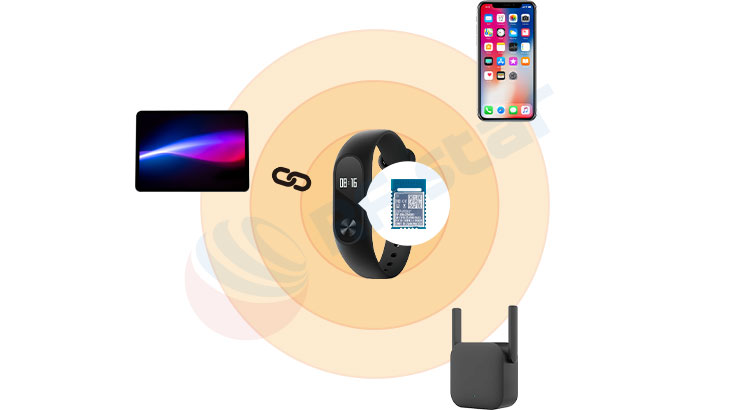

Basit Anlayış: Bluetooth Düşük Enerji (BLE), klasik Bluetooth'un "enerji tasarruflu bir versiyonu" gibidir; özellikle uzun süre çalışması gereken küçük, pille çalışan cihazlar için tasarlanmıştır. Örneğin, akıllı bilekliğiniz, elektronik tartınız veya kayıp önleyici etiketleriniz, bağlantıları sürdürmek ve pilin aylarca hatta yıllarca dayanmasını sağlamak için BLE teknolojisine güvenir.

Modül mü, Çip mi: Hangisini Seçmeli?

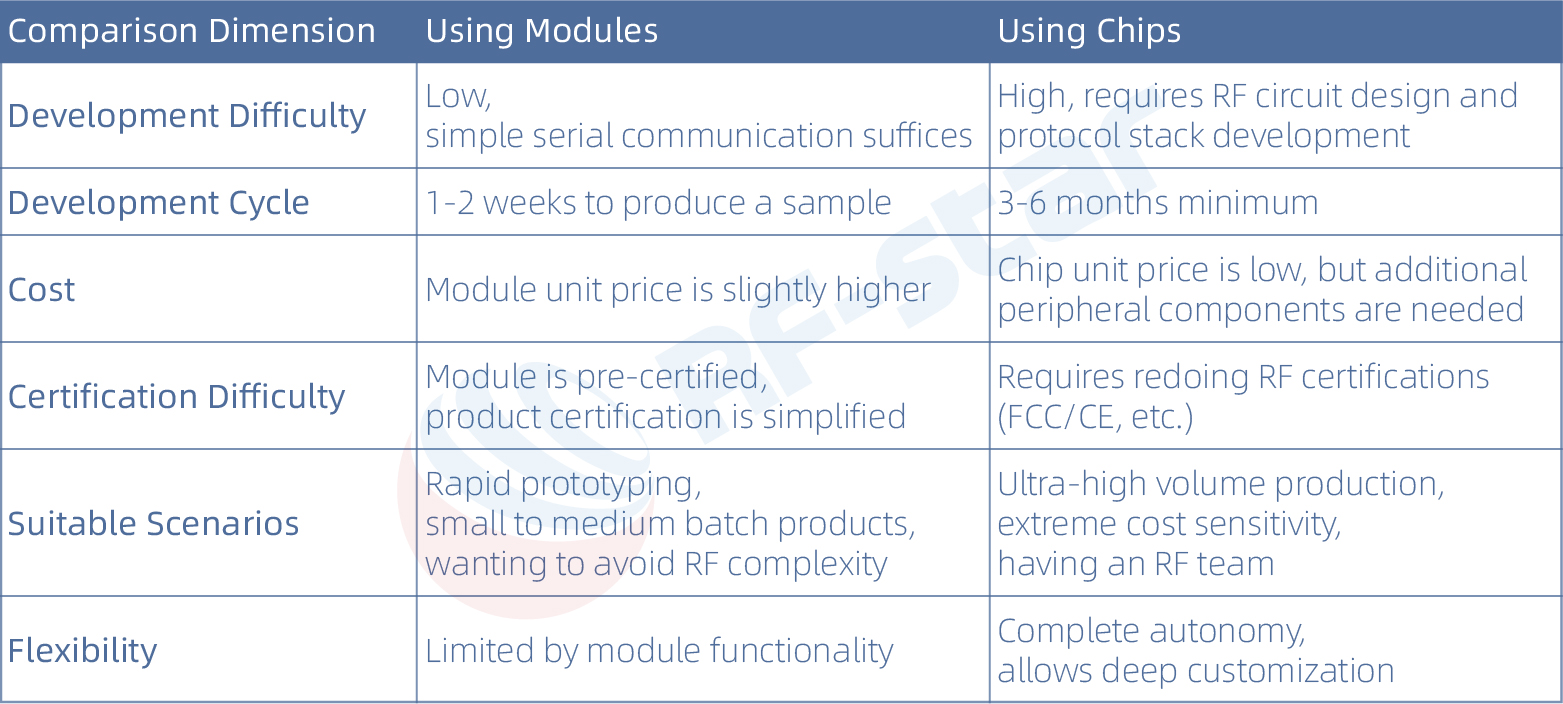

Telkin: IoT ürünlerinin %90'ı için modül kullanmak daha uygun maliyetlidir. Geliştirme süresinden ve sertifikasyon maliyetlerinden tasarruf, modülün fiyat farkından çok daha fazladır.

Özel Not: FCC, IC vb. gibi yaygın modül sertifikaları, modülün eksiksiz bir RF devresi, koruyucu kapak ve bağımsız güç kaynağı içermesini gerektirir. Bir modülün sertifikasının referans gösterilip gösterilemeyeceği, bölgeye, belirli son ürüne ve seçilen test laboratuvarına bağlı olarak bazı farklılıklar gösterir. Sorunsuz bir sertifikasyon süreci için RF-star, kullanıcıların belirli gereksinimleri doğrulamak üzere doğrudan sertifikasyon laboratuvarıyla iletişime geçmelerini önerir.

II. W Piyasada bulunan başlıca düşük güç tüketimli Bluetooth modülleri nelerdir?

1. Fonksiyona Göre Sınıflandırma

Şeffaf İletim Modülü: En yaygın kullanılan yöntem, bir "veri hattı" gibi davranarak Bluetooth üzerinden alınan verileri doğrudan mikrodenetleyiciye iletir. Kullanıcıların Bluetooth protokollerini anlamalarına gerek yoktur, sadece kabloları bağlayıp kullanmaları yeterlidir.

Kontrol Modülü: Kendi işlem gücüne sahiptir ve mantık için programlanabilir. Müşteriler, çipin dahili çekirdeğini kullanmak için kendi programlarını yazabilir, böylece harici bir MCU'dan tasarruf edebilir ve maliyetleri düşürebilirler. Örneğin, RF-star RF-BM-2340B1, dahili ARM Cortex-M0+ çekirdeğine sahip TI CC2340R5'i kullanır ve tüm GPIO'lar dışarı çıkarılmıştır, bu da hem Bluetooth iletişimini hem de kullanıcı uygulamalarını yönetmesine olanak tanır.

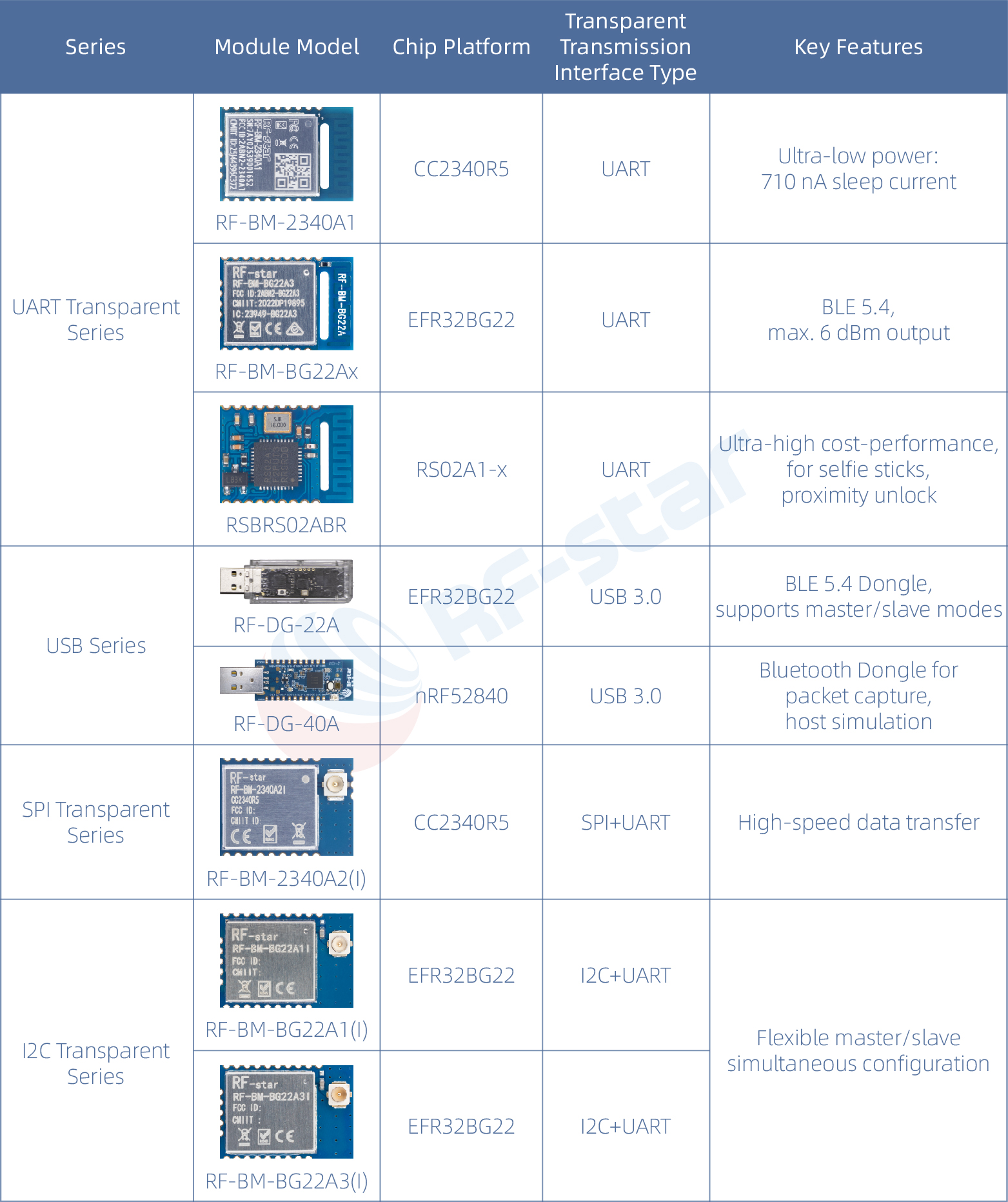

RF-star Modülleri Çip Platformuna Göre Sınıflandırıldı

Yukarıda belirtilen modüllerin tamamı hem şeffaf iletim hem de bağımsız geliştirme ihtiyaçlarını karşılayabilir.

2. Arayüze Göre Sınıflandırma

Seri Port Tipi (UART): Başlatması, bağlaması ve kullanması en kolay olanlar, örneğin RF-star RF-BM-2340A1.

USB Tipi: Doğrudan bilgisayara takılır, ek bir arayüze gerek yoktur, müşteriler kendi PC yazılımlarını geliştirirler, örneğin RF-DG-22A.

SPI/I2C Tipi: Seri iletim hızlarındaki farklılıklar, örneğin RF-BM-2340A2 SPI şeffaf iletim protokolünü desteklerken, RF-BM-BG22Ax I2C şeffaf iletim protokolünü desteklemektedir.

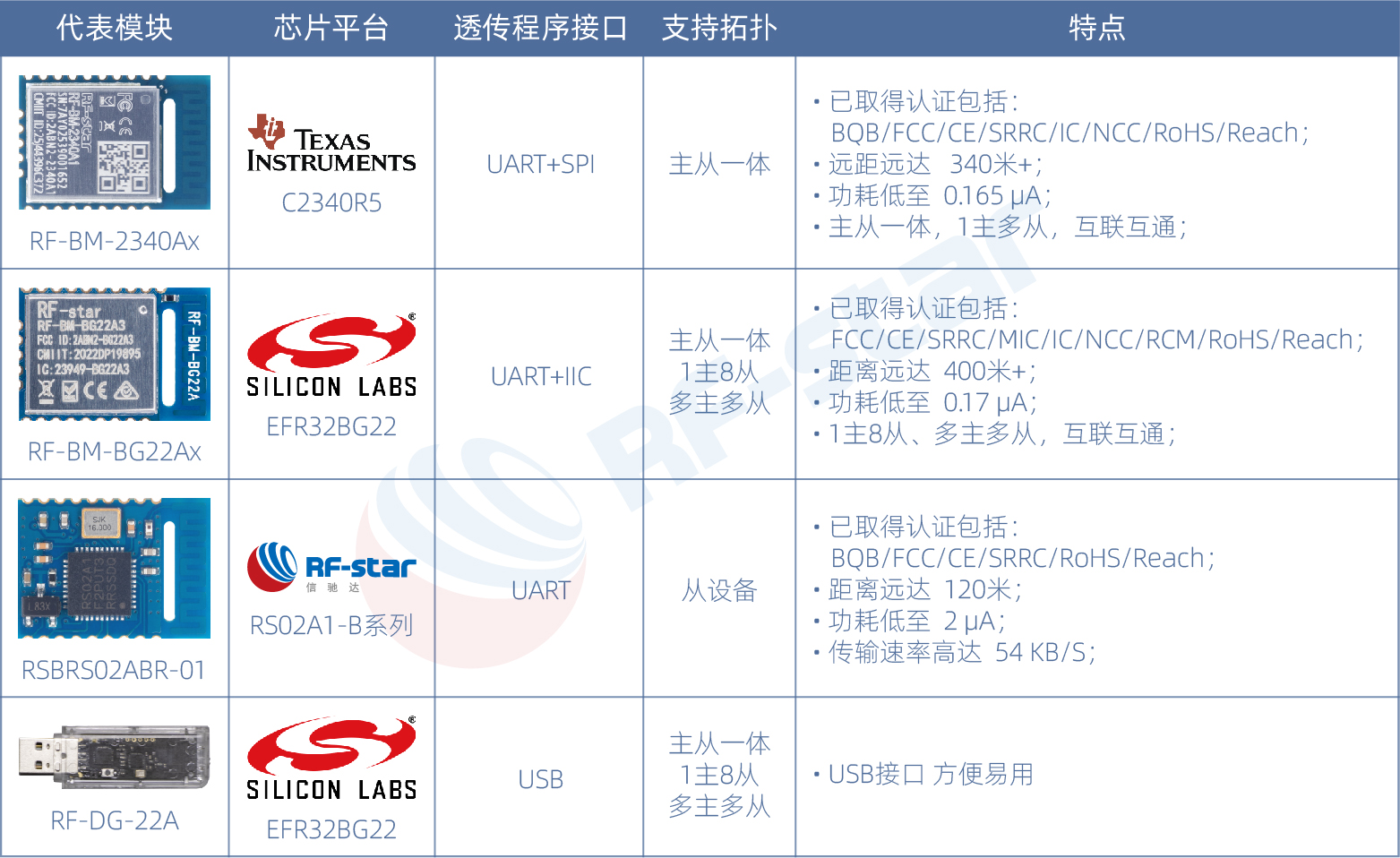

RF-star Bluetooth Düşük Enerji Modülü Arayüz Sınıflandırma Tablosu

III. Hızlı Başlangıç: BLE Şeffaf İletim Modülü Nasıl Kullanılır?

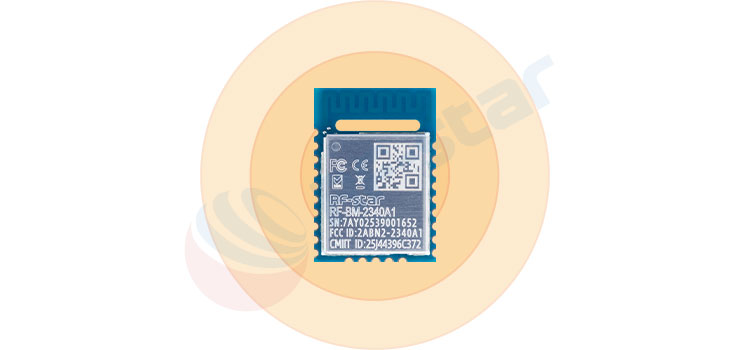

Kablolama son derece basit (RF-BM-2340A1'i örnek olarak kullanarak)

Not: TX, RX'e; RX, TX'e bağlanır, bunları ters çevirmeyin! Kullanılmadığı takdirde akış kontrol pinleri topraklanmalıdır.

Üç Adımlı Güç Açma Yöntemi:

Modüle güç verin. (3.3V, maksimum akım modül özelliklerini aşmamalıdır)

Telefonunuza bir Bluetooth hata ayıklama uygulaması indirin. (Önerilen "nRF Connect")

Telefon uygulamasını kullanarak modülü arayın ve ona bağlanın. (Varsayılan ad genellikle RFSTAR_XXXX'tir)

Akış Kontrolü Nasıl Kullanılır?

RF-star Modülü Akış Kontrol Yöntemi (RTS/CTS) (BRTS/BCTS):

Modül RTS/BCTS → MCU CTS

Modül CTS/BRTS ← MCU RTS

Uyumlu Modüller: RF-BM-BG22A1, RF-BM-2340A1, RF-BM-4044Bx, vb.

IV. Bluetooth Çalışma Prensiplerinin Derinlemesine Analizi

Reklamcılık ------ Çevre Birimi Yayıncılığı

Çevre aygıtı periyodik olarak "bağırır": Buradayım! Bilgilerim...

Reklam Paketi İçeriği:

Cihaz Adı (örneğin, "RFSTAR_BLE")
UUID (Cihazın benzersiz kimliği)
Sinyal Gücü Göstergesi
sağlayabileceği hizmetler hakkında bilgi

Üreticiye özgü veriler

RF-star Modülü Reklam Ayarları:
AT+NAME=RF-star123456 // Cihaz adını değiştirin
AT+UART=921600 // Seri baud hızını 921600 bps olarak ayarlayın

AT+POWER=0 // İletim gücünü 0 dBm'ye değiştirin

Tarama ------ Merkezi Cihaz Dinleme

Merkezi cihaz "kulaklarını" açarak yakındaki reklam verenleri dinlemeye başlar:

Tarama sonuçları şunları içerir:
tüm reklam cihazlarının MAC adresleri
Cihaz adı (varsa)
RSSI sinyal gücü (Daha negatif değer daha zayıf sinyal anlamına gelir)

Reklam paketi içeriği

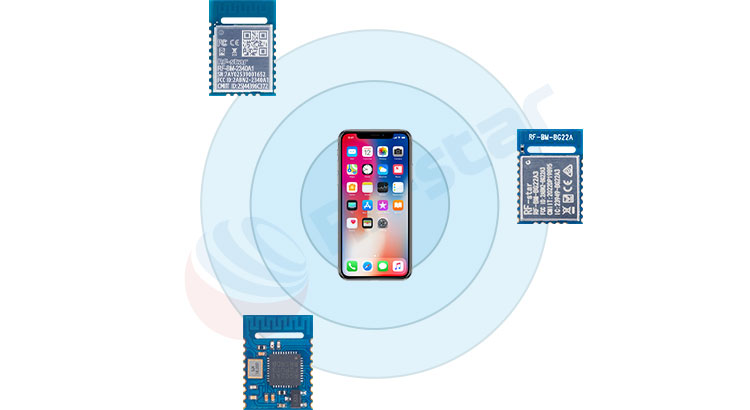

Ana/Köle Rolleri ve Bağlantı Topolojisi
Ana Cihaz (Ana/Merkezi):
Yakındaki Bluetooth cihazlarını aktif olarak tarar.
Bağlantı isteklerini başlatır.
Bir ana cihaz birden fazla köle cihaza bağlanabilir.

Tipik örnekler: Telefonlar, tabletler, ağ geçitleri

Bağımlı Aygıt (Bağımlı/Çevre Birimi):

Varlığını duyuruyor.
Bağlantı kurulmasını bekliyor.
Normal modda, aynı anda yalnızca bir ana cihaza bağlantı kurulabilir.

Tipik örnekler: Sensörler, bileklikler, işaretçiler

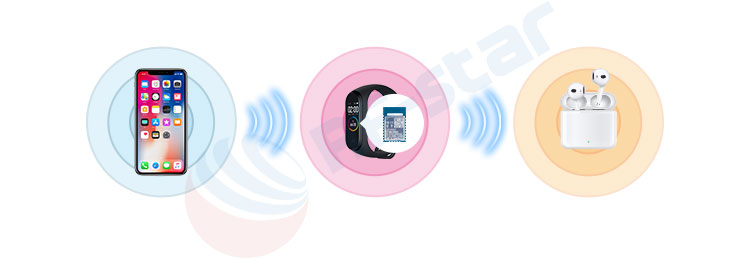

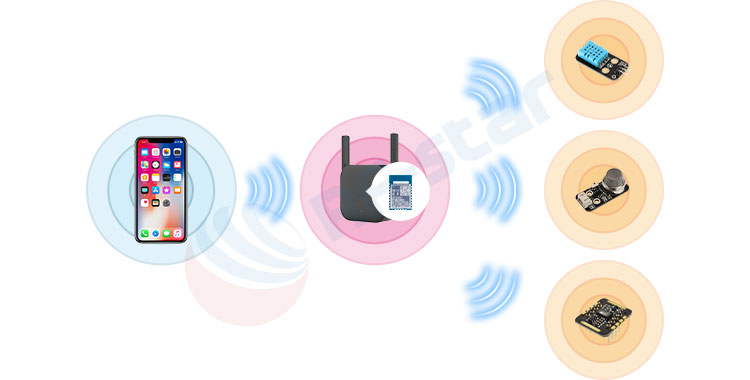

Ana/Bağımlı Kombinasyonu (Merkezi/Çevresel):

Hem ana hem de yardımcı işlevleri birleştiren bir cihaz, örneğin:

Akıllı saat (Bağımlı cihaz: telefona bağlanır; Ana cihaz: kulaklığa bağlanır)

Bluetooth Ağ Geçidi (Ana Cihaz: birden fazla sensöre bağlanır; Yardımcı Cihaz: yapılandırma için telefon aracılığıyla bağlanır)

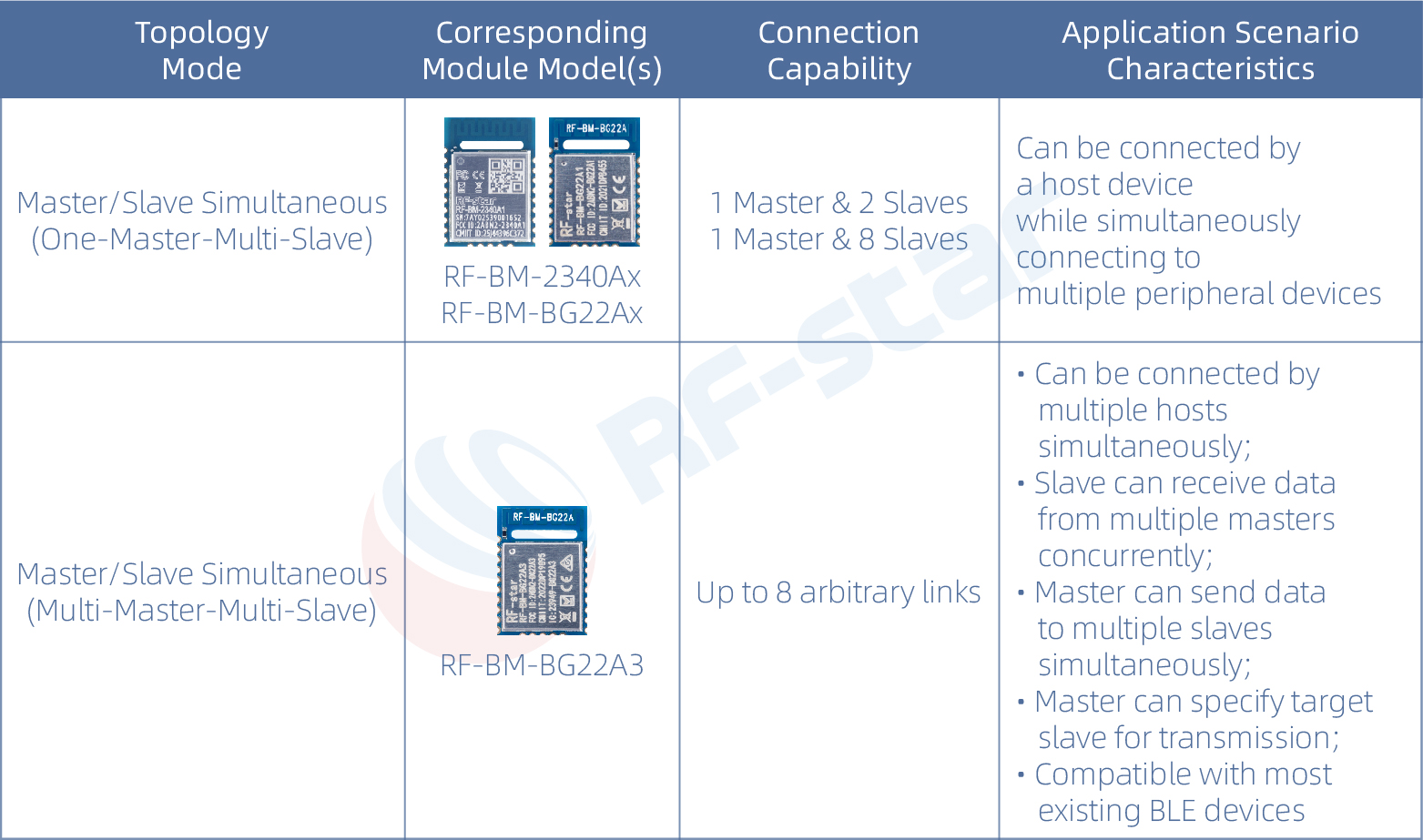

RF-star Şeffaf İletim Modülleri Tarafından Desteklenen Modlar

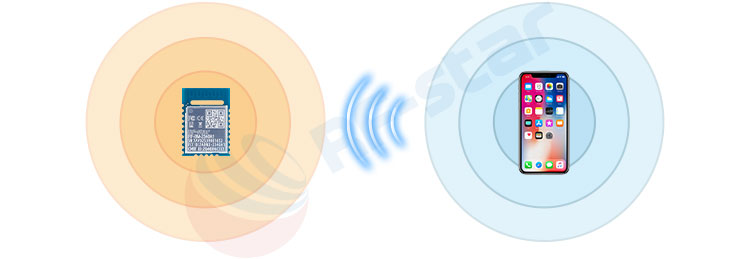

Bağlantı Kurmanın Dört Adımı:

Adım 1: Yardımcı Cihazın Reklamı

↓

Adım 2: Ana Cihaz Hedefi Tarar ve Seçer

↓

Adım 3: Ana Cihaz Bağlantı İsteğini Başlatır

↓

4. Adım: Her İki Taraf Parametreler Üzerinde Anlaşır → Bağlantı Başarılı!

Bağlantı Parametresi Optimizasyon Yapılandırması

Bağlantı Aralığı: Hızı ve güç tüketimini etkiler.
AT+ADS=1,1,50 // Bağlanabilir reklamları etkinleştirmek için ayarlanır, reklam aralığı 50 ms'dir.
// Köle Gecikmesi: Atlanmasına izin verilen bağlantı olaylarının sayısı
AT+CDL=10,20 // BCTS pin fonksiyonunu etkinleştirin ve gecikme süresini 10 ms olarak ayarlayın; BRTS pin gecikme süresini 20 ms olarak ayarlayın.
// Denetim Zaman Aşımı: Bağlantı kaybını değerlendirmek için gereken süre

AT+CNT_INTERVAL=16,200 // Cihazın mevcut bağlantı aralığı 20 ms (16*1,25 ms), bağlantı denetimi zaman aşımı 2000 ms'dir.

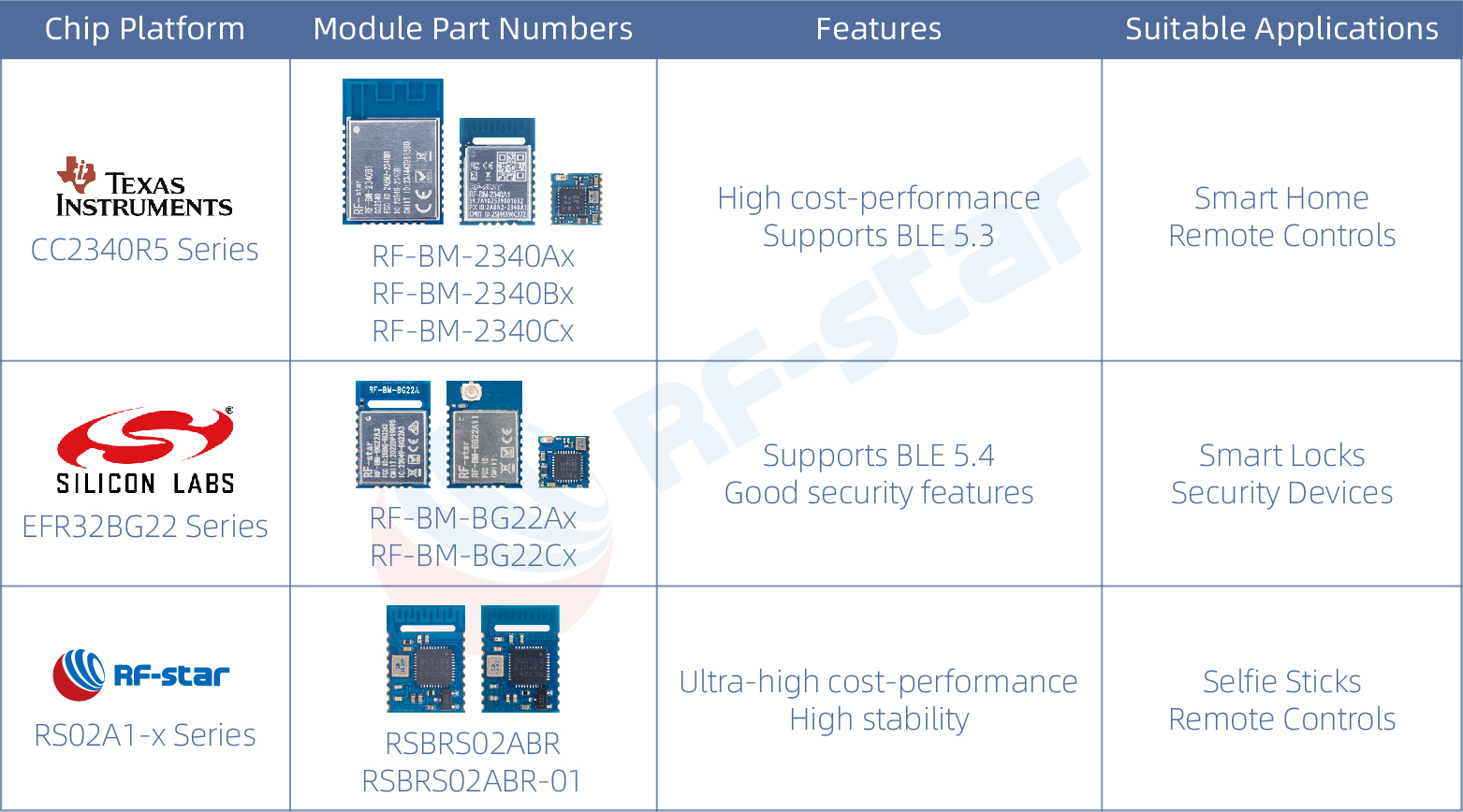

V. RF-star Şeffaf Bluetooth Modülü Seçim Tablosu

Ⅵ. Sık Karşılaşılan Sorunlar Hızlı Referans Kılavuzu

S1: Modülü bulamıyorum?

Kontrol 1: Modülün reklam modunda olup olmadığını doğrulayın (STATE pini bunu gösterebilir).
Kontrol 2: Güç kaynağı 3,3 V'ta kararlı mı, akım yeterli mi (≥20 mA)?
Kontrol 3: Modül zaten bağlı durumda olabilir (bağlıyken reklam yapmaz).

Kontrol 4: Anten sağlam mı, modül metal bir muhafaza içinde mi (sinyal koruması)?

S2: Sık sık bağlantı kesintisi mi yaşıyorsunuz?
Çözüm 1: Denetim zaman aşımı süresini artırın.
Çözüm 2: Güç kaynağının gürültülü olup olmadığını kontrol edin (dalgalanmayı kontrol etmek için osiloskop kullanın).
Çözüm 3: Muhtemelen çok uzakta veya engeller mevcut (açık alanda test edin)

Çözüm 4: Bağlantı aralığını ayarlayın (çok kısa aralıklar kararsızlığa neden olabilir).

S3: Veri iletiminde paket kaybı mı?
Çözüm 1: Baud hızını düşürün (115200'den 9600'e düşürmeyi deneyin).
Çözüm 2: Cihazın akış kontrol fonksiyonunu kontrol edin (BRTS/BCTS, CTS/RTS pinlerini bağlayın).
Çözüm 3: Kabloların gevşek olup olmadığını kontrol edin (gevşekse yeniden lehimleyin).

Çözüm 4: Tek seferde gönderilen veri miktarını azaltın (paketler halinde gönderin).

Ⅶ. Hemen deneyin!

En Basit Başlangıç Deneyi:

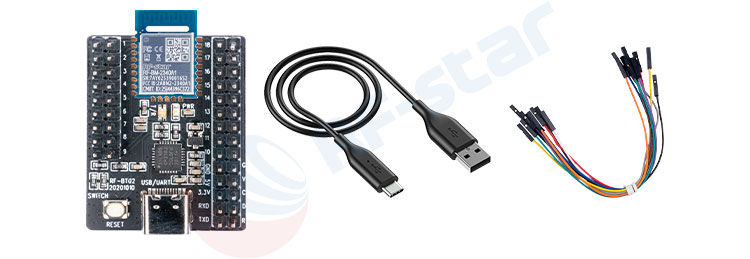

Gerekli Malzemeler:
RF-star RF-BM-2340A1 veya RF-BM-BG22A1 modülü ×1
RF-BT02 geliştirme kartı ×1
USB kablosu ×1

Bazı DuPont telleri

Hatırlamak: BLE şeffaf iletim modüllerini kullanmak zor değil; önemli olan denemek, deney yapmak ve hatalardan ders çıkarmaktır. Çoğu sorun yanlış kablolama, güç kaynağı veya mod ayarlarından kaynaklanır. RF-star modülleri Bazı mikrodenetleyiciler için ayrıntılı teknik dokümantasyon ve örnek kodlar içerir. Sorunlarla karşılaştığınızda:

Modülün şeffaf iletim protokolü kılavuzuna ve geliştirme kartı kılavuzuna başvurun.
Modül durumunu test etmek için AT komutlarını kullanın.

Teknik destekle iletişime geçin (info@szrfstar.com)

Sabırlı olun. Basit şeffaf iletimle başlayın, Bluetooth protokollerine dair anlayışınızı kademeli olarak derinleştirin ve BLE geliştirmenin özüne hızla hakim olacaksınız!
